- по спектральному составу света они близки к дневному, естественному освещению;

- обладают более высоким КПД (в 1.5-2 раза выше, чем КПД ламп накаливания);

- обладают повышенной светоотдачей (в 3-4 раза выше, чем у ламп накаливания);

- более длительный срок службы.

Расчет освещения производится для комнаты площадью 36 м², ширина которой 4.9 м, высота - 4.2 м. Воспользуемся методом светового потока.

Для определения количества светильников определим световой поток, падающий на поверхность по формуле:

,

где

F - рассчитываемый световой поток, Лм;

Е - нормированная минимальная освещенность, Лк (определяется по таблице). Работу программиста, в соответствии с этой таблицей, можно отнести к разряду точных работ, следовательно, минимальная освещенность будет Е = 300 Лк при газоразрядных лампах;

S - площадь освещаемого помещения (в нашем случае S = 36 м²);

Z - отношение средней освещенности к минимальной (обычно принимается равным 1.1-1.2, пусть Z = 1.1);

К - коэффициент запаса, учитывающий уменьшение светового потока лампы в результате загрязнения светильников в процессе эксплуатации (его значение определяется по таблице коэффициентов запаса для различных помещений и в нашем случае К = 1.5);

n - коэффициент использования, (выражается отношением светового потока, падающего на расчетную поверхность, к суммарному потоку всех ламп и исчисляется в долях единицы; зависит от характеристик светильника, размеров помещения, окраски стен и потолка, характеризуемых коэффициентами отражения от стен (Рс) и потолка (Рп)), значение коэффициентов Рс и Рп определим по таблице зависимостей коэффициентов отражения от характера поверхности: Рс=30%, Рп=50%.

Значение n определим по таблице коэффициентов использования различных светильников.

Для этого вычислим индекс помещения по формуле:

,

где

S - площадь помещения, S = 36 м²;

h - расчетная высота подвеса, h = 3.39 м;

A - ширина помещения, А = 4.9 м;

В - длина помещения, В = 7.35 м.

Подставив значения получим:

Зная индекс помещения I, Рс и Рп, по таблице находим n = 0.28

Подставим все значения в формулу для определения светового

потока F:

Лм

Для освещения выбираем люминесцентные лампы типа ЛБ40-1, световой поток которых F = 4320 Лк.

Рассчитаем необходимое количество ламп по формуле:

,

где

N - определяемое число ламп;

F - световой поток, F = 63642,857 Лм;

F_л- световой поток лампы, F_л = 4320 Лм.

шт.

При выборе осветительных приборов используем светильники типа ОД. Каждый светильник комплектуется двумя лампами. Размещаются светильники двумя рядами, по четыре в каждом ряду.

Излучение. Очень важным, волнующим и сложным является вопрос электромагнитного излучения видеомонитора. Всё большее число специалистов признают, что они не обладают достаточным запасом знаний, чтобы с уверенностью говорить о безопасности излучений дисплея.

Спектр излучения компьютера включает в себя рентгеновскую, ультрафиолетовую и инфракрасную области спектра, а так же широкий диапазон электромагнитных волн других частот. Опасность рентгеновских излучений считается сейчас специалистами пренебрежимо малой, поскольку этот вид лучей поглощается веществом экрана. Внимание исследователей в настоящее время привлекают биологические эффекты низкочастотных электромагнитных полей, которые до недавнего времени считались абсолютно безвредными.

Защита программиста от электромагнитных полей. До последнего времени точка зрения большинства государственных медицинских учреждений и компаний, производящих компьютеры, сводилась к тому, что низкочастотные поля видеодисплеев не представляю никакой опасности. В отличие от ионизирующего излучения (например, рентгеновских лучей) низкочастотные поля не могут расщеплять или ионизировать атомы, то есть не обладают свойствами которые способствуют возникновению опухолей и других заболеваний. Считалось, что неионизирующее излучение не может вредно влиять на организм, если оно недостаточно сильно, чтобы вызвать тепловые эффекты или электрический шок.

Однако результаты лабораторных экспериментов говорят о другом. В ряде исследований было обнаружено, что электромагнитные поля частотой 50 Гц могут инициировать биологические сдвиги (вплоть до нарушения синтеза ДНК) в клетках животных. Эпидемиологические исследования и работы другого рода показали, что существует связь между нахождением опухоли у детей. Особенно поразил тот факт, что электромагнитные волны обладают необычным свойством: опасность их воздействия совсем не уменьшается при снижении интенсивности излучения, а некоторые электромагнитные поля действуют на клетки лишь при малых интенсивностях излучения или на конкретных частотах.

Для снижения потенциально опасного излучения видеотерминалов целесообразно предпринимать специальные меры защиты от низкочастотных полей. Поскольку источник высокого напряжения дисплея выше, причем стенки корпус не экранирую излучение. Поэтому пользователям следует находиться не ближе чем на 1.2 метра от задних или боковых поверхностей соседних терминалов.

Наблюдения и исследования последних лет выявили также целесообразность установки в непосредственной близости от дисплеев горшков с кактусами, присутствие которых снижает интенсивность и вредное влияние электромагнитного излучения дисплея.

Статическое электричество. Для предотвращения образования и защиты от статического электричества необходимо использовать нейтрализаторы и увлажнители, а полы должны иметь антистатическое покрытие. Защита должна проводиться в соответствии с Санитарно-гигиеническими нормами допускаемой напряжённости электрического поля – её уровень не должен превышать 20 кВ в течение часа.

В целях защиты от электромагнитных и электростатических полей допускается применение приэкранных фильтров, специальных экранов и других средств индивидуальной защиты, прошедших испытания и имеющих соответствующий гигиенический сертификат.

Неионизирующие электромагнитные излучения. Допустимые значения параметров неионизирующих электромагнитных излучений приведены в таблице 9.

Таблица 9

Допустимые значения параметров неионизирующих электромагнитных излучений

Приведенные параметры соответствуют международному стандарту MPR II (предельные значения излучения монитора). Современные мониторы удовлетворяют более жестким стандартам TCO-95 и TCO-99.

4.2 Техника безопасности при работе с компьютером

Электробезопасность – система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества.

В помещении используются электроустановки с напряжением питания до 1000 В, должны иметь заземление сопротивлением не более 4 Ом. Помещение относится к категории помещений без повышенной опасности (сухие, беспыльные помещения с нормальной температурой воздуха и с изолирующими полами).

Электрические установки, к которым относится всё оборудование ПЭВМ, представляют собой для человека потенциальную опасность. Воздействие тока может привести к электрической травме, то есть повреждению организма электрическим током или электрической дугой (ГОСТ 12.2.009-76). Исключительное значение для предотвращения электрического травматизма имеет правильная организация обслуживания действующих электрических установок, установленная «Правилами технической эксплуатации электроустановок потребителей» (ПТЭ) и «Правилами устройства электроустановок» (ПУЭ).

Все помещения по степени поражения людей электрическим током делятся на три класса:

помещения без повышенной опасности

помещения с повышенной опасностью

помещения особо опасные

Помещения, где находятся рабочие места операторов, относятся к категории помещений без повышенной опасности, оборудование относится к классу до 1000 вольт. Оператор работает с оборудованием 220 вольт. Наиболее частыми бывают случаи касания рукой или другими частями тела корпусов компьютеров и дисплеев. Для предотвращения электротравматизма необходимо применять наиболее дешёвый и эффективный метод защиты, которым является защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических токоведущих частей, которые могут оказаться под напряжением. Принцип действия заземления заключается в многократном уменьшении тока, протекающего через человека в случае утечки.

Оператор должен быть обучен правилам эксплуатации электрооборудования и оказанию первой помощи при поражении электрическим током

Организация и оборудование рабочих мест. Рабочие места с ПЭВМ по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, преимущественно слева.

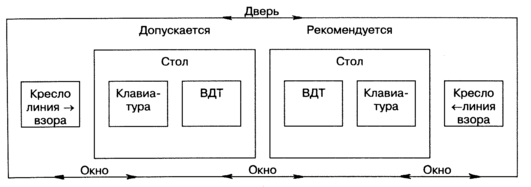

Схема 1-БЖД. Расположение рабочего места.

Схемы размещения рабочих мест с ПЭВМ должны учитывать расстояния между рабочими столами с видеомониторами (в направлении тыла поверхности одного видеомонитора и экрана другого видеомонитора), которое должно быть не менее 2,0 м, а расстояние между боковыми поверхностями видеомониторов – не менее 1,2м.

Оконные проемы в помещениях использования ПЭВМ должны быть оборудованы регулируемыми устройствами типа жалюзи, занавесей, внешних козырьков и др.

Рабочие места с ПЭВМ при выполнении творческой работы, требующей значительного умственного напряжения или высокой концентрации внимания, следует изолировать друг от друга перегородками высотой 1,5–2,0 м.

Конструкция рабочего стола должна обеспечивать оптимальное размещение на рабочей поверхности используемого оборудования с учетом его количества и конструктивных особенностей (размер монитора, клавиатуры, пюпитра и др.), характера выполняемой работы. При этом допускается использование рабочих столов различных конструкций, отвечающих современным требованиям эргономики.

В таблице 10 приведена высота стола:

Таблица 10

Параметры стола

Ширина и глубина пространства для ног определяется конструкцией стола.
