По способу соединения с трактором сеялки бывают прицепные и навесные. Зерновые сеялки выпускают прицепными, т.к. это позволяет легко составлять широкозахватные агрегаты из 3-6 сеялок, что дает возможность быстро засеять большие площади. Сеялки предназначены для высева культур, возделываемых на относительно небольших площадях ( свекловичные, овощные и т.п.), выпускают навесными.[7]

6.2 Обзор конструкций сеялок

Учеными и конструкторами разработано большое количество комбинированных агрегатов, совмещающих операции посева и предпосевной подготовки почвы. С посевом совмещают пахоту, фрезерование, культивацию, прикатывание, внесение удобрений, лущение, боронование и другие технологические операции. При этом составляют комбинированные агрегаты не только как комбайны, но и компонуются так, чтобы можно было использовать почвообрабатывающие машины и посевные секции раздельно (блоками, модулями). Совмещение операций требует соответствия конструкций разнородных машин, входящих в агрегат, по рабочей скорости, ширине захвата, производительности, тяговому сопротивлению и другим эксплуатационным показателям. Кроме этого, у машин, входящих в комбинированный агрегат, должна быть полная совместимость по агротребованиям (глубина обработки, посева и их отклонения от допустимых значений, дозы удобрений и нормы высева, влажности почвы и рабочего материала, комковатость, гребнистость и выравненность полей, расстояние между сошниками сеялки и проходами, физической спелости почвы, допустимая неровность дна борозды, перекрытия и огрехи и т.д.). Отсюда вытекают и требования к комбинированным агрегатам и их машинам. Требования к средствам обработки почвы и посева постоянно возрастают. Важнейшими из них являются следующие: качество обработки, компактность, бесперебойность работы в условиях влияния послеуборочных остатков, надежное исполнение, легкое присоединение и отсоединение, простота в обслуживании и управлении. Не при всяком совмещении операций можно добиться желаемого эффекта. Так, например, совмещение пахоты и посева не получило широкого распространения. Пахотно-посевной агрегат имеет малую ширину захвата, громоздкий и маломаневренный. Возникает экономическая несовместимость высокоэнергоемкой операции пахоты и менее энергоемкой посевной. Наиболее эффективно использование культиваторных комбинированных агрегатов на возделывании зерновых культур при подготовке почвы и посеве без вспашки. В сеялках-культиваторах для рыхления почвы применяются культиваторные, фрезерные, дисковые, катковые и другие рабочие органы. Культиваторно-сеялочные агрегаты отличаются от традиционных сеялок шириной захвата, расстоянием между сошниками и применением специальных сошников и лап культиватора.

Универсальная зернотуковая гидрофицированная сеялка СЗ-3,6 предназначена для рядового посева (с междурядьями 150 мм) зерновых, гороха, гречихи и других культур с одновременным внесением гранулированных минеральных удобрений. Благодаря применению в сошниках закрытых подшипников качения сокращено время на технический уход, так как уменьшилось количество точек смазки. Агрегатируется с тракторами класса 3-5 в широкозахватных агрегатах с гидрофицированными сцепками. Ширина захвата —3,6 м, агрегатируется с тракторами типа «Беларус», две-три сеялки со сцепкой-с трактором ДТ-75МВ. Сеялка СЗ-3,6 - базовая модель зернотуковых сеялок.

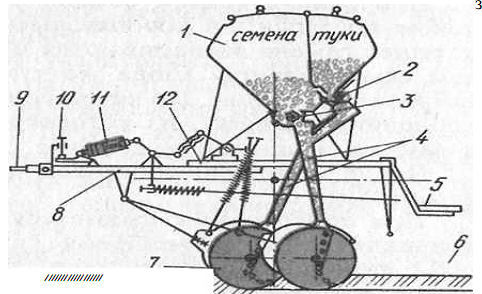

Рисунок 18 – Технологическая схема сеялки СЗ – 3,6.

1- зернотуковый ящик; 2-туковысевающий аппарат; 3- высевающий аппарат для зерна; 4- семяпроводы; 5 – подножная доска; 6 – загортач; 7 – сошник; 8 – сница; 9 – прицеп; 10 – регулятор заглубления; 11 – гидроцилиндр; 12 – рама.

В 1974 г был разработан широкозахватный комбинированный посевной агрегат к трактору Т-150К, предназначенный для одновременной подготовки почвы и посева озимых зерновых культур по пару, полупару и предварительно обработанным занятым парам. Агрегат (рисунок 19) состоит из двух отдельных секций, объединенных сцепкой С-11 или СП-16. Ширина захвата каждой секции - 3,6 м. Из них может быть собран агрегат захватом 10,8 и 14,4 м к тракторам классов 5 и 6. Каждая секция изготовлена на базе серийной зернотуковой прессовой сеялки СЗП-3,6.

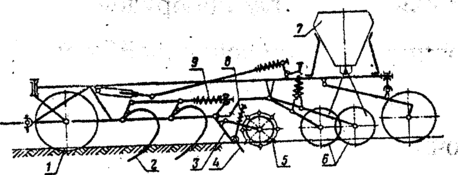

Рисунок 19 Схема комбинированного агрегата

1 – самоустанавливающёеся колесо; 2 - культиваторная лапа; 3 - выравнивающий брус; 4 -зуб; 5 - прутковый каток; 6 -сошники; 7 - сеялка; 8 и 9 пружины

2. При движении агрегата по полю пружинные рыхлящие лапы нарезают бороздки, при этом стойки разравнивают почву. Идущий за лапами брус с зубьями завершает выравнивание поверхности поля. Зубья имеют тупой угол вхождения в почву, что способствует их самоочищению. Расстояние между зубьями в ряду - 75, а между лапами - 150 мм. Сошники сеялки высевают семена на уплотненное дно канавки. Рабочая скорость агрегата - до 10... 12 км/ч. Производительность за час основного времени при ширине захвата 7,2 м - 5 75 га. Число рыхлящих лап и сошников на каждой секции по 24, число зубьев выравнивателя – 48. Технология почвозащитной обработки с оставлением на поверхности поля растительных остатков получает более широкое распространение. Наряду с экономией энергозатрат минимальная обработка почвы служит защитным ее средством от ветровой эрозии. Среди всего комплекса почвозащитной техники важное место занимают посевные машины, особенно сеялки-культиваторы.

Сеялки-культиваторы существенно снижают трудозатраты и расход топлива, полнее загружают энергонасыщенные трактора. Конструкторскими организациями разработаны различные типы сеялок-культиваторов; навесные и прицепные, рядковые и безрядковые, с одновременным внесением граннулированых удобрений (суперфосфата) и прикалывания почвы. Широкое распространение в зонах, подверженных ветровой эрозии получила сеялка-культиватор СЗС-2,1. Она внедрена в сельскохозяйственное производство с 1970 г, и предназначена для посева зерновых на стерневых фонах,(рисунок 16) Сеялку-культиватор СЗС-2,1 разработали ученые и конструкторы Целиноградского СКБ и ВИСХОМа на базе сеялки СЗС-9, выпускаемой Сызранским комбайновым заводом и заводом Белинсксельмаш.

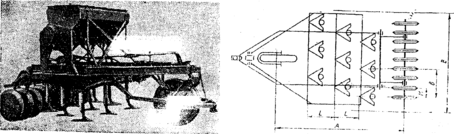

Рисунок 20. Общий вид и схема сеялки-культиватора СЗС-2,1

В сеялке совмещены процессы предпосевной обработки, посева, внесения удобрений и прикатывания. Сеялка имеет съемные культиваторные лапы. Для улучшения качества предпосевной обработки и уменьшения сгруживания почвы культиватор-плоскорез выполнен как в одностоечном, так и в двухстоечном исполнении рабочих органов с углом раствора лап -70°, шириной захвата 115 см и высотой подъема пласта 35 мм.

Сеялки СЗП-3,бА (зернотуковая прессовая прицепная), СЗ-3,6 (зернотуковая универсальная), СЗС-2,1 (сеялка-культиватор зернотуковая стерневая) предназначены для рядкового посева семян зерновых и зернобобовых культур с одновременным внесением в засеваемые рядки гранулированных минеральных удобрений. Рекомендуется для всех зон С использованием сцепок СТТ-16А сеялки агрегатируются. с тракторами ДТ-75М, Т-4, Т-404, Т-150К и типа К-700. Заводы изготовители сеялок: СЗП-3,6 - завод "Сибсельмаш" (г. Новосибирск); СЗ-3.6 - Кировоградский завод сельскохозяйственных машин "Красная звезда"; СЗС-2.1 - Целиноградсельмаш. Сравнить технические характеристики сеялок можно в таблице 6. [5]

Таблица 6 Технические характеристики сеялок

СЗП-3,6А СЗ-3,6 СЗС-2Л
Производительность за 1 час основного времени, га/ч	4,3	4.32	1,43
Рабочая ширина захвата, м	3,6	3,6	2,05
Ширина междурядий, см	15	15	22,8
Количество двухдисковых сошников, шт	24	24	9
Глубина заделки семян, см	4-8	4-8	-
Рабочая скорость, км/ч	9-15	до 15	до9
Транспортная скорость, км/ч с прикатывающими катками с пневматическими катками	до15 до20	до 20	до 15 до 20
Вместимость отделений зернотукового ящика, дм" для семян для удобрений	665	-	453 212
Дорожный просвет, мм не менее	190	150	140
Коэффициент готовности	0,98	0,98	0,98
Коэффициент унификации, %	.77	50,5	71,2
Масса, кг	1839	1400	1250
Габаритные размеры (длина х ширина х высота)	3985 х 3710 х 1765	3490 х 4225 х 1580	3920 х 2230 х 1800

В лесостепных и других условиях, где имеются поля небольших размеров и интенсивное движение по дорогам автотранспорта, наличие мостов, железнодорожных переездов и т.д. эксплуатация таких посевных оценочных агрегатов СЗС-2,1 затруднена. С целью устранения этого недостатка в поисках новых конструктивных решений, обеспечивающих оперативный перевод агрегатов стерневых сеялок СЗС-2,1 одним человеком в транспортное положение с габаритной шириной около 4 м, учеными и конструкторами были проведены большие исследования, учтен опыт зарубежной техники и разработаны новые широкозахватные сеялки-культиваторы СЗС-6 схема на рисунке 18. [11]

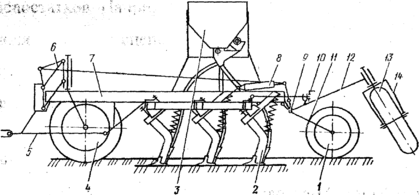

Рисунок 21 Схема Сеялка-культиватор СЗС-6

1 -каток; 2 - сошники;3 – зернотуковый ящик; 4 – переднее колесо; 5 - прицеп; 6- параллелограмная подвеска; 7 - рама секции; 8 - гидроцилиндр; 9 -ось; 10 -тяга; 11 - рама; 12-кронштейн; 13 - транспортное колесо; 14 - вилка.

Основными отличительными особенностями сеялок-культиваторов являются: специализация по классам тракторов; применение узлов и устройств, обеспечивающих перевод в транспортное положение одним механизатором; повышение надежности рабочих органов и механизмов; уменьшение ремонтопригодности и технологического процесса, качества посева.

В Эстонском НИИ земледелия и мелиорации на базе сеялок СЗ-3,6 и СЗУ-3,6 разработана комбинированная машина МКПП-3,6, рисунок 22, для предпосевной обработки почвы и посева зерновых культур с одновременным (или раздельным) внесением гранулированных минеральных удобрений. Дисковые сошники серийных сеялок СЗ-3,6 и СЗУ-3,6 заменены на комбинированные рабочие органы, состоящие из культиваторных пружинных зубьев КПЦ-90 и семяпроводов с дефлекторами. Машина оборудована выравнивающим приспособлением и прутковыми катками, агрегатируется с трактором МТЗ-80/82, а при помощи сцепок - с трактором Т-150К(2...3 машины) и К-700(4... 5 машин). [5]

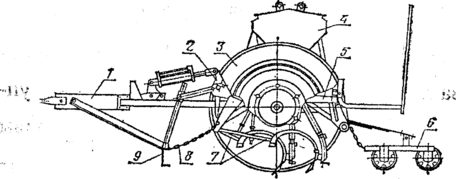

Рисунок 22 Комбинированная машина МКПП-3,6

1 -сцепное устройство; 2 - подъемное устройство рабочих органов; 3 - колесо; 4 - ящик для семян; 5 - рама; 6 – прутковые катки; 7 - сошники; 8 - ограничительная цепь; 9 – выравниватель.

1. Учеными и конструкторами Сибирского научно-исследовательского института механизации и электрификации сельского хозяйства Сибирского отделения Российской академии сельскохозяйственных наук (СИБИМЭ СО РАСХН) разработана прицепная почвообрабатывающая посевная машина (ППМ) "Обь-4".

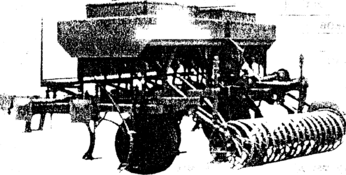

Рисунок 23 Почвообрабатывающая посевная машина Обь-4" конструкции СИБИМЭ СО РАСХН

Она предназначена для сплошной обработки и крошения почвы, создания уплотненного семенного ложа, образования верхнего рыхлого мульчирующего слоя, ленточного посева зерновых и зернобобовых культур (по стерневым, зяблевым, паровым и другим фонам), уничтожения сорняков (подрезания и вычесывания) и выравнивания поверхности поля. При необходимости ППМ может быть оборудована и для внесения минеральных туковых удобрений.

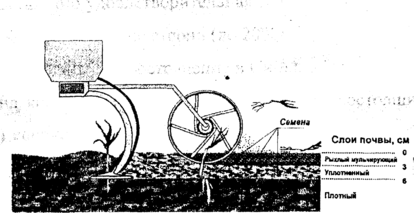

Рисунок 23 Схема работы ППМ "Обь-4

Полосовой посев (по типу "Конкорд"), обеспечиваемый агрегатом, дает возможность увеличивать площадь питания, вследствие чего повышается урожайность (на 15... 30%), уменьшается полеглость растений и повышается качество зерна. Схема работы машины показана на рисунке 23.

7. Обоснование ленточного способа посева с разноуровневым размещением семян и удобрений

В комплексе работ по возделыванию сельскохозяйственных культур посев занимает одно из ведущих мест. От способа посева с обеспечением всех агротребований во многом зависит урожайность возделываемых культур. Качество посева принято оценивать равномерностью распределения семян, как по площади поля, так и по глубине заделки. Чем они равномернее распределены, тем лучше условия питания и освещения растений, дружнее всходы, меньше внутривидовая конкуренция и внедрение сорной растительности, следовательно, выше урожай. Семена должны быть, уложены на твёрдое влажное ложе, заделаны на заданную глубину, присыпаны, опять же, влажной почвой, которая для лучшего контакта с семенами должна быть прикатана сверху и прикрыта мульчирующим слоем. По данным ВИМ из-за не выполнения данных условий наиболее распространенными посевными агрегатами с дисковыми сошниками ежегодно не добирается 15-20% зерна.

Наиболее полно отвечают требованиям равномерного распределения семян зерновых культур по площади - сплошной и ленточный способы посева. Как показывают исследования и практические опыты, в засушливых зонах степи и лесостепи Сибири высокой эффективностью обладает ленточный посев. Семена, расположенные лентой оказываются в наиболее комфортных, для прорастания и развития, условиях по обеспеченности площадью питания, влагой и теплом. Чтобы они к тому же были равномерно обеспечены питанием, необходимо распределить их рационально по площади ленты.
