На основі іонізаційного методу розроблені прилади, які мають однакову будову і складаються зі сприймаючого пристрою (іонізаційної камери або газорозрядного лічильника), підсилювача іонізуючого струму (електричної схеми), реєстраційного пристрою (мікроамперметр) і джерела живлення (сухі елементи або акумулятори).
Сприймаючий пристрій призначений для перетворення енергії радіоактивних випромінювань в електричну.
В основу роботи дозиметричних приладів покладено принцип іонізації газів.
Як відомо, гази є провідниками електричного струму. Під впливом радіоактивних випромінювань, вони в результаті іонізації починають проводити струм. На цій властивості газів і ґрунтується робота сприймаючого пристрою дозиметричних приладів — іонізаційної камери та газорозрядного лічильника.
Іонізаційна камера має вигляд прямокутної коробки або трубки, виготовленої з алюмінію або пластмаси. В останньому випадку внутрішню поверхню стінок вкривають струмопровідним матеріалом. У середині коробки або трубки розміщується графітовий чи алюмінієвий стержень.
Отже, в іонізаційній камері є два електроди: до стінки камери підключається позитивна напруга від джерел живлення, яка виконує роль позитивного електрода, а до графітового чи алюмінієвого стержня, який виконує роль негативного електрода і розміщений у середині камери — негативна напруга. Простір у камері між електродами заповнений повітрям. Сухе повітря, що заповнює іонізаційну камеру, є добрим ізолятором. Ось чому у звичайних умовах електричний струм через камеру не проходить. У зоні радіоактивних забруднень у камеру проникають гамма-випромінювання і бета-частинки, які спричиняють іонізацію повітря. Іони, що утворилися під дією електричного поля, починають спрямовано рухатися, а саме: негативні іони рухаються до позитивного електрода (анода), а позитивні іони — до негативного електрода (катода). Таким чином, у ланцюгу камери виникає іонізуючий струм.
Проте безпосередньо виміряти силу іонізуючого струму неможливо, бо вона дуже мала. У зв'язку з цим для посилення іонізуючого струму застосовують електричні підсилювачі, після чого струм проходить через вимірювальний прилад, шкала якого проградуйована у відповідних одиницях вимірювання.
Газорозрядний лічильник призначений для вимірювання малої інтенсивності у десятки тисяч разів меншої тієї, яку можна виміряти іонізаційною камерою. Через це газорозрядні лічильники застосовуються у приладах для вимірювання рівня радіації на місцевості (рентгенметрах), у приладах (радіометрах) для вимірювання ступеня забрудненості різних предметів, продуктів, урожаю, кормів альфа-, бета- і гамма-активними речовинами.
Газорозрядні лічильники відрізняються від іонізаційних камер як конструктивним оформленням, так і характером іонізації, що відбувається в них. Лічильник складається з тонкостінної металевої (з нержавіючої сталі) трубки довжиною 10—15 см і діаметром 1—2 см. По осі трубки протягнуто дуже тонку вольфрамову нитку. До електродів лічильника, тобто до вольфрамової нитки і стінок трубки, підведено напругу від джерела живлення. Простір між стінками трубки і металевою ниткою заповнений інертним газом (неоном, аргоном або їх сумішшю), з невеликою добавкою галогенів (хлору, брому).
Тиск газового наповнення в лічильнику понижений — близько 1330 Па (10 мм рт. ст.).
Іонізаційна частинка, потрапляючи всередину лічильника, створює принаймні одну пару іонів: позитивний іон і електрон. Під дією електричного поля позитивний іон рухається до катода (стінки трубки), а електрон — до анода (нитки лічильника). Рух іонів спричиняє в ланцюгу лічильника стрибок (імпульс) струму, який після посилення може бути зареєстрований вимірювальним приладом (мікро-амперметром).
Реєструючи кількість імпульсів струму, які виникають за одиницю часу, можна знайти інтенсивність радіоактивних випромінювань.
Проходження в газовому лічильнику імпульсів напруги можна почути в головних телефонах у вигляді клацань, які при сильному забрудненні РР поверхні переходять у шум (тріск).
Підсилювач іонізуючого струму призначений для посилення слабких сигналів, які виробляються сприймаючим пристроєм, до рівня, необхідного для роботи реєстраційного (вимірювального) пристрою. Як підсилювач застосовують електрометричні лампи.
Реєстраційний пристрій призначений для вимірювання сигналів, які виробляються сприймаючим пристроєм. Шкали приладів градуйовані безпосередньо в одиницях тих величин, для вимірювання яких призначений прилад (відповідної характеристики радіоактивних випромінювань).
Джерело живлення забезпечує роботу приладу. Для цієї мети застосовують сухі елементи або акумулятори.
3.2 Класифікація дозиметричних приладів
Дозиметричні прилади за своїм призначенням поділяються на чотири основних типи
Індикатори застосовують для, виявлення радіоактивного забруднення місцевості та різних предметів. Деякі з них дають змогу також вимірювати рівні радіації Р- і у-випромінювань.
Датчиком служать газорозрядні лічильники. До цієї групи приладів належать індикатори ДП-63, ДП-63А, ДП-64.
Рентгенметри призначені для вимірювання рівнів радіації на забрудненій радіоактивними речовинами місцевості. Датчиками в цих приладах застосовують іонізаційні камери або газорозрядні лічильники. Це загальновійськовий, рентгенметр ДП-2, рентгенметр "Кактус", ДП-3, ДП-ЗБ, ДП-5А, Б і В, МКС-У та ін.
Радіометри використовують для вимірювання ступеня забруднення поверхонь різних предметів радіоактивними речовинами, головним чином 3- і у-частинками. Датчиками радіометрів є газорозрядні й сцинтиляційні лічильники.
Найбільш поширені прилади цієї групи ДП-12, бета-, гамма-радіо-метр "Луч-А", радіометр "Тисе", радіометричні установки ДП-100М, ДП-ЮОАДМ та ін.
Дозиметри призначені для вимірювання сумарних доз опромінення, одержаних особовим складом формувань цивільного захисту та населенням, головним чином у-опромінення. Вони поділяються за видом вимірюваних випромінювань (З, і у- і а-частинок та нейтронного потоку.
Такі дозиметри індивідуального призначення мають датчиками іонізаційні камери, газорозрядні, сцинтиляційні й фотолічильники.
Набір, який складається з комплекту камер і зарядно-вимірювального пристрою; називають комплектом індивідуального дозиметричного контролю. Комплектами індивідуальних дозиметрів є: ДК-0,2, ДП-22В, ДП-24, ІД-1, ІД-11 та ін.
На оснащенні формувань цивільного захисту знаходяться табельні прилади радіаційної розвідки, контролю опромінення і забруднення радіоактивними речовинами: ДП-5В (ДП-5А, ДП-5Б) для вимірювання потужності дози (рівня радіації і ступеня радіоактивного забруднення); ДП-22В, ДП-24, ІД-1, ІД-11 — комплекти індивідуальних дозиметрів, призначених для визначення доз опромінення.
Якщо немає приладів нових модифікацій, можна користуватися приладами, виготовленими раніше, які були табельними приладами в ЦО і зберігаються на об'єктах, а саме: індикатором-сигналізатором ДП-64, рентгенметром ДП-3, ДП-ЗБ, вимірювачем потужності дози ИМД-21, ИМД-21Б, ИМД-21С, радіометром ДП-11Б, ДП-12, індикаторами радіоактивності ДП-63, ДП-63А.
Для вирішення завдань цивільного захисту можна застосовувати прилади, які використовуються на об'єктах атомної енергетики, в геології, медицині та інших галузях. До таких приладів належать переносний медичний рентгенметр ПМР-1, ПМР-1М, переносний медичний мікрорентгенметр МРМ-1, МРМ-2, переносний рентгенметр РП-1, гамма-рентгенметр "Карагач-2", універсальний радіометр РУП-1, РУСИ-7, аерозольний радіометр РВ-4, бета-гамма радіометр ГБР-3, перерахункові прилади ПП-16, ПП-9-2М, ПСО-2-4, переносні універсальні радіометри СРП-68-01, СРП-88-01, СРП-68-02, комплекти індивідуального дозиметричного контролю КИД-4, КИД-6, ИФКУ-1, ИКС, "Гнейс" та ін.
Останніми роками виготовляють багато побутових дозиметрів і радіометрів: дозиметри "Рось", РКС-104, ДРГ-01Т, ДСК-04 ("Стриж"), МКС-05 "Терра-П", ДКГ-21П "Ecotest CARD", радіометри "Прип'ять", "Десна", "Бриз", дозиметр-радіометр "Белла" та ін. Деякі з них без будь-яких конструктивних змін можна використовувати для вимірювання потужності експозиційної дози іонізуючих випромінювань під час ведення радіаційної розвідки, поглинутої дози опромінення людей, тварин, а також для сигналізації про наявність радіоактивних речовин.
3.3 Прилади для радіаційної розвідки і контролю радіоактивного забруднення
Вимірювачі потужності дози ДП-5В, ДП-5А, ДП-5Б та МКС-У (модифікований ДП-5В) призначені для вимірювання рівня гамма-радіації і радіоактивного забруднення поверхні різних предметів за у-випромінюванням. Потужність експозиційної дози γ-випромінювання визначається в мілірентгенах або рентгенах за годину для тієї точки простору, в якій знаходиться при вимірюваннях блок детектування приладу. Крім того, можна виявляти Р-випромінювання. Технічний опис та інструкція з експлуатації додаються до приладу. Діапазон вимірювань гамма-випромінювання від 0,05 мР/год до 200 Р/год у діапазоні енергій від 0,084 до 1,25 МеВ. Прилади ДП-5В, ДП-5А і ДП-5Б мають шість піддіапазонів вимірювань (табл. 3.1) і звукову індикацію на всіх піддіапазонах; крім першого. Звукова індикація прослуховується за допомогою головних телефонів приладу.
Таблиця 3.1. Піддіапазони вимірювань приладів ДП-5А, ДП-5Б, ДП-5В
| Піддіапазони | Позиція ручки перемикача | Шкала | Одиниця вимірювання | Межі вимірювань | Час встановлення показників, с |
| 1 | 200 | 0—200 | р/год | 5—200 | 10 |
| 2 | х1000 | 0—5 | мр/год | 500—5000 | 10 |
| 3 | х100 | 0—5 | мр/год | 50—500 | 30 |
| 4 | х10 | 0—5 | мр/год | 5—50 | 45 |
| 5 | х1 | 0—5 | мр/год | 0,5—5 | 45 |
| 6 | х0,1 | 0—5 | мр/год | 0,05—0,5 | 45 |
Відлік показань приладу відбувається за нижньою шкалою мікро-амперметра в Р/год, за верхньою шкалою — у мР/год з наступним перемноженням на відповідний коефіцієнт піддіапазону. Робочою вважається ділянка шкали, окреслена суцільною лінією.
Живлення приладів здійснюється від трьох сухих елементів типу КБ-1, А-336, один з яких використовують тільки для підсвічування шкали мікроамперметра під час роботи у темний час. Комплект живлення забезпечує безперервну роботу приладу без підсвічування шкали в нормальних умовах не менше 40 год (ДП-5А, ДП-5Б) і 55—70 год (ДП-5В) за умов зберігання не більше одного місяця.
Прилади можуть підключатися до зовнішніх джерел постійного струму з напругою 3, 6 і 12 В (ДП-5А, ДП-5Б) і 12 або 24 В (ДП-5В). Для цієї мети є колодка живлення і дільник напруги.
Прилад складається з вимірювального пульта, зонда (ДП-5А, ДП-5Б) або блока детектування (ДП-5В), з'єднаних з пультами гнучким кабелем, контрольного стронцієво-ітрієвого джерела р-випромінюван-ня для перевірки працездатності приладів (на внутрішньому боці кришки футляру у ДП-5А і ДП-5Б і на боці детектування у ДП-5В). Вимірювальний пульт складається з панелі 3 і футляра 8 (рис. 11). На панелі вимірювального пульта розміщені: ДП-5А, ДП-5Б і ДП-5В мікроамперметр 6 з двома вимірювальними шкалами, перемикач піддіапазонів 10, кнопка "Сброс" — анулювання показань 4, тумблер підсвічування шкали 9, з лівого боку гніздо для телефону.
Панель вимірювального пульта кріпиться до кожуха. Елементи схеми приладу змонтовані на платі й з'єднані з панеллю шарніром і гвинтом.
Сприймаючими пристроями приладів є газорозрядні лічильники, встановлені: в приладі ДП-5А — один (СИ-ЗБГ) у вимірювальному пульті та два (СИ-ЗБГ і СТС-5) у зонді 11; у приладі ДП-5В — два (СБМ-20 і СИ-ЗБГ) у блоці детектування 11.

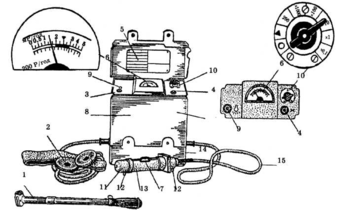

Рис. 3.2. Прилад ДП-5В
1 — подовжувальна штанга; 2 — телефони; 3 — панель вимірювального приладу; 4 — кнопка скидання показників; 5 — норми забрудненості; 6 — мікроамперметр; 7 — контрольне джерело випромінювання; 8 — футляр приладу; 9 — тумблер підсвічування шкали; 10 — перемикач піддіапазонів; 11 — блок детектування; 12 — опорні фіксатори; 13 — поворотний екран; 14 — камера для блока детектування; 15 — кабель блока детектування
Зонд і блок детектування — це сталевий циліндричний корпус 11 з вікном для індикації бета-випромінювання, закритим етилцелюлозною водостійкою плівкою, крізь яку проникають бета-частинки. На корпус надітий металевий поворотний екран 13, який фіксується у двох положеннях (Г і Б) на зонді приладів ДП-5А, ДП-5Б і в трьох положеннях (Г, Б і K) на блоці детектування приладу ДП-5В. Вікно корпуса в положенні Г закривається екраном 13 і в лічильник можуть проникати тільки γ-промені. Повертаючи екран у положення Б, вікно корпуса відкривається і бета-частинки проникають у лічильник. У заглибленні на екрані розміщене контрольне джерело β-випромінювання 7. Встановивши в положенні К джерело бета-випромінювання проти вікна, можна перевірити прилад. Зонд і блок детектування на корпусах мають по два опорних фіксатори 12, за допомогою яких вони встановлюються на обстежувані поверхні при індикації забруднення бета-частинками. У корпусі знаходяться газорозрядний лічильник, електрична схема і підсилювач-нормалізатор.
Телефон 2 складається з двох малогабаритних телефонів ТГ-7М, підключається до вимірювального пульта і фіксує наявність радіоактивних випромінювань. Для підготовки приладу до роботи слід вийняти його з укладального ящика, відкрити кришку футляра, оглянути прилад, пристебнути до футляра паси. Дістати зонд або блок детектування, приєднати ручку до зонда, а до блока детектування — штангу 1. Підключити джерело живлення.
Включити прилад, встановити ручки перемикачів піддіапазонів у положення; приладу ДП-5А "Реж" і ДП-5В "▲" — контроль режиму, стрілка приладу встановлюється в режимному секторі: в ДП-5А стрілку приладу потенціометром встановити в режимному секторі на "▲". Якщо стрілка мікроамперметра не відхиляється або не встановлюється на режимному секторі, необхідно перевірити придатність джерел живлення.
За допомогою контрольних джерел потрібно перевірити придатність приладів до роботи. Для цього екрани зонду в ДП-5А, ДП-5Б і блока детектування в ДП-5В встановити відповідно у положеннях БІК. Підключити телефони. В приладах ДП-5А, ДП-5Б відкрити контрольне бета-джерело, встановити зонд опорними фіксаторами на кришку футляра так, щоб джерело знаходилося напроти відкритого вікна зонду. Потім, встановлюючи послідовно ручку перемикача піддіапазонів у положення х1000, x100, х10, x1 і х0,1, перевірити придатність приладу на всіх діапазонах, крім першого. В телефоні повинен прослуховуватися тріск. При цьому стрілка мікроамперметра має зашкалювати на 6 і 5-му піддіапазонах, відхилятися на 4-му, а на 3-му і 2-му може не відхилятися через недостатню активність контрольного джерела. На 6 піддіапазоні тріск у телефоні може періодично перериватися через велику активність контрольного джерела для цього піддіапазону.
