тогда , требование ПУЭ не выполняется.

Вывод: защита нечувствительна к коротким двухфазным замыканиям в конце линии.

Токовая отсечка (Т.О.) отстраивается от максимального тока короткого замыкания в конце защищаемой линии – рис.3

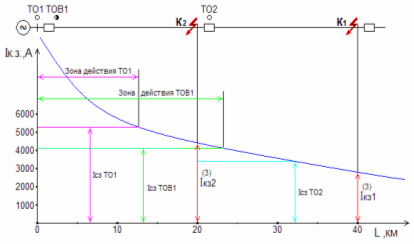

Рис.3 Обеспечение селективности токовой отсечки и токовой отсечки с выдержкой времени

4. Максимальная токовая защита нулевой последовательности

Для защиты от однофазного короткого замыкания на землю используется МТЗ нулевой последовательности (МТЗ-0).Пусковые органы защиты (реле тока) подключены к фильтру тока нулевой последовательности (нулевой провод полной звезды) при различных видах коротких замыканий может быть только ток нулевой последовательности, поэтому защита реагирует на короткие замыкания однофазные и междуфазные, связанные с землей.

Схема оперативных цепей МТЗ нулевой последовательности аналогична схеме оперативных цепей междуфазной МТЗ. Таким образом, МТЗ нулевой последовательности МТЗ является "фильтровой" защитой.

Ток срабатывания защиты определяется "отстройкой" от тока небаланса:

,

где , А

где Е – десяти процентная погрешность трансформаторов тока,

– ток трехфазного короткого замыкания в конце линии, А

К_апер – апериодическая составляющая тока короткого замыкания, К_апер = 2 - 1,5

К_одн – коэффициент однотипности трансформаторов тока, К_одн = 0,5 - 1

К_ТТ – коэффициент трансформации трансформаторов тока.

Апериодическая составляющая тока короткого замыкания не учитывается, так как защита действует с выдержкой времени. Отметим, что в тех случаях когда выдержка времени МТ3-0 не превышает 0,3с, при определении учитывается апериодическая слагающая тока короткого замыкания.

Отсечки нулевой последовательности.

Для ускорения отключения короткого замыкания на землю в сетях с глухозаземленной нейтралью применяются отсечки, реагирующие на ток нулевой последовательности. Отсечки нулевой последовательности выполняются простыми токовыми и направленными, мгновенными и с выдержкой времени.

Направленные отсечки нулевой последовательности.

Токовые (ненаправленные) отсечки нулевой последовательности применяются на линиях с односторонним питанием места короткого замыкания токами 10, т.е. там, где заземленные нейтрали трансформаторов расположены с одной стороны линии.

Мгновенные отсечки нулевой последовательности отстраиваются от тока 3I_0max при коротком замыкании на землю на шинах противоположной подстанции по выражению

Отсечки с выдержкой времени отстраиваются по току и времени от мгновенной отсечки нулевой последовательности следующей линии.

По сравнению с междуфазной МТЗ, МТ30 имеет повышенную чувствительность, так как I_{нб max} I_{нагр max}. Указанные особенности и преимущества защиты МТ3-0 обусловили широкое применение этой защиты в сетях с глухозаземленной нейтралью.

К недостаткам защиты следует отнести возможность ее ложной работы при обрыве цепей в схеме фильтра тока нулевой последовательности.

Расчет МТЗ-0.

Ток небаланса:

Принимаем трансформаторы тока 300/5 К_ТТ = 60

Ток срабатывания защиты:

Уставка выдержки времени t = 0,5с.

релейный защита энергосистема отсечка

Список литературы

1. Правила устройства электроустановок. - М.-Л.: Энергия, 1966.

2. М.А. Шабад. Расчеты релейной защиты и автоматики распределительных сетей.- М.: Энергоатомиздат, 1985.

3. Н.В.Чернобровов. Релейная защита. - М.-Л.: Энергия, 1999.

4. Выбор типов и расчет уставок релейных защит сетевого района. Методические указания по выполнению курсового проекта по курсу «Релейная защита и автоматика энергетических, систем». Составитель В.В. Нейман - Иркутск: ИрГТУ. 2001.Р
