2
1
7
500


4
3
11
8
6
5
9
10
Таблица № 1 - Данные, согласно варианта
наименование | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Установленная мощность по цехам , кВт | 1800 | 2900 | 1400 | 850 | 900 | 2000 | 950 | 870 | 880 | 950 | 2010 | 2100 |
Расчётная нагрузка освещения, кВт | 100 | 180 | 200 | 120 | 130 | 150 | 135 | 140 | 120 | 130 | 125 | 120 |
Число трансформаторных подстанций в цехах | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Установленная мощностьпо цехам , кВт( с учётом коэф.=0,9) | 1800 | 2900 | 1400 | 850 | 900 | 2000 | 950 | 870 | 880 | 950 | 2010 | 2100 |
Расчётная нагрузка освещения, кВт | 100 | 180 | 200 | 120 | 130 | 150 | 135 | 140 | 120 | 130 | 125 | 120 |
Коэффициент: 1
Решение
Расчетную нагрузку группы однородных по режиму работы приемников определяют по формулам:
Рр = КсРном;
Qр = Ррtg ;
Sр = .
Для нашего случая представлены только активные мощности приемников. Составим таблицу расчетных нагрузок.
Наименование | Номер цеха по генплану | |||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
Установленная мощность по цехам, кВт (силовых электроприемников) | 1800 | 2900 | 1400 | 850 | 900 | 2000 | 950 | 870 | 880 | 950 | 2010 | 2100 |
Расчетная нагрузка освещения в цехах, кВт | 100 | 180 | 200 | 120 | 130 | 150 | 135 | 140 | 120 | 130 | 125 | 120 |
| 0,48/0,9 | 0,88/0,79 | 0,75/0,8 | 0,8/0,6 | 0,88/0,75 | 0,48/0,9 | 0,75/0,8 | 0,75/0,8 | 0,75/0,8 | 0,75/0,8 | 0,88/0,75 | 0,48/0,9 |
Число трансформаторных подстанций в цехах | 1 | 2 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Полная расчетная нагрузка в цехах, кВа | 1788 | 2070 | 1303 | 967 | 941 | 1800 | 706 | 769 | 869 | 820 | 1970 | 1856 |
Kc | 0,85 | 0,5 | 0,65 | 0,8 | 0,7 | 0,75 | 0,5 | 0,6 | 0,7 | 0,6 | 0,7 | 0,75 |

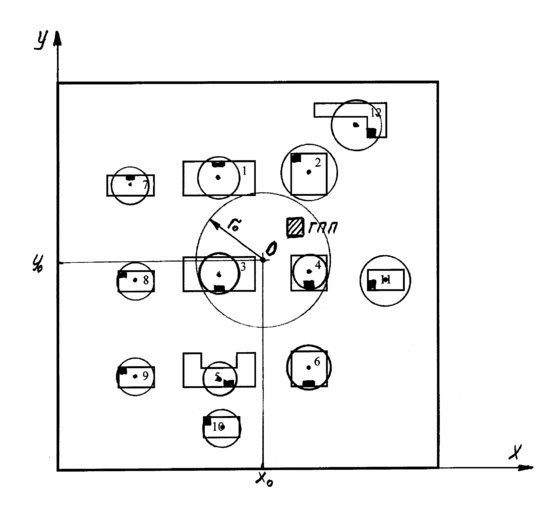

Проводим произвольно оси координат и находим координаты центров нагрузок цеха (в мм по чертежу):
х1 = 55 мм; х2 = 86 мм; х3 = 55 мм; х4 = 86 мм;
х5 = 55 мм; х6 = 86 мм; х7 = 26 мм; х8 = 26 мм;
х9 = 26 мм; х10 = 55 мм; х11 = 113 мм; х12 = 102 мм;
у1 = 100 мм; у2 = 102 мм; у3 = 66 мм; у4 = 67 мм;
у5 = 30 мм; у6 = 35 мм; у7 = 98 мм; у8 = 65 мм;
у9 = 32 мм; у10 = 14 мм; у11 = 64 мм; у12 = 117 мм.
Х0 =
у0 =
r0 = =
ГПП должна находится в пределах окружности радиуса r0 с центром в точке О(73;72).
Рис.2
Задача 4
Определить мощность компенсирующих устройств предприятия, на котором имеется распределительный пункт (РП) 6 кВ. От РП питаются двигатели 6 кВ асинхронные (АД), синхронные (СД) и цеховые подстанции ТП. Питание РП раздельное (секционный выключатель в нормальном режиме отключен).
Реактивная мощность от энергосистемы по каждому вводу Qэ = 400 кВар.
Не скомпенсированная мощность в сети 380 В цеховых подстанций на каждую секцию шин 6 кВ 180 кВар.
Мощность каждого из асинхронных двигателей АД1АД6 400 кВт.
Мощность каждого из синхронных двигателей СД1, СД2 250 кВт.
Решение
Выбираем тип СД. Принимаем синхронный двигатель СДН-14-44-10.
Из справочника выписываем необходимые данные для выбранного СД.
Тип двигателя СДН-14-44-10.
Номинальное напряжение Uном = 6 кВ.
Активная мощность Рном.СД = 800 кВт.
Реактивная мощность Qном.СД = 325 квар.
Частота вращения n = 600 об/мин.
К.п.д. = 93,8.
Коэффициент мощности tg ном = 0,48 (cos = 0,9).
Коэффициент загрузки КСД = 0,8 (выбрано самостоятельно).
Количество рабочих СД 2.
Определяем суммарную реактивную мощность всех СД:
QСД = = 2(0,8325) = 520 квар.
Целесообразно использовать полностью располагаемую реактивную мощность СД, у которых КСД < 1.
QСДэ = м = 185 квар,
где м = 0,45 (по рис. 9.4 [1, стр. 227]).
Так как имеем два ввода, то реактивная мощность от энергосистемы
Qэ = 2400 = 800 квар.
Полная реактивная мощность от энергосистемы и от СД:
Qполн = QСДэ + Qэ = 2185 + 800 = 1170 квар.
Определим реактивную мощность потребителей.
Выбираем асинхронные двигатели ДАЗ02 с параметрами:
напряжение питания Uн = 6000 В;
номинальная мощность на валу Рн = 300 кВт;
число оборотов ротора n = 375 об/мин;
коэффициент мощности cos = 0,86;
к.п.д. = 0,89.
Определим суммарную реактивную мощность асинхронных АД:
QАД = 6Рнtg = 64000,593 = 1423,2 квар.
Полная нескомпенсированная реактивная мощность
Qнеск = 1423,2 + 5180 = 2323,2 квар.
Определяем суммарную мощность ВБК из условия баланса реактивной мощности:
QВБК = Qнеск Qполн = 2323,2 1170 = 1153,2 квар.
Список использованной литературы
-
Л.Д. Рожкова, В.С. Козулин «Электрооборудование станций и подстанций», Москва «Энергия» 1980.
-
И.И. Артюхов, В.Д.Куликов, В.В.Тютьманова «Электрооборудование электрических станций и подстанций», Саратов 2005.
-
Б.Н. Неклепаев, И.П. Крючков «Электрическая часть электрических станций и подстанций», Москва. Энергоатомиздат. 1989.
-
Г.Н. Ополева «Схемы и подстанции электроснабжения» Москва ФОРУМ-ИНФРА-М 2006.
