* 10 * 5.515 * 2807.7 * 38.12 * 8127.7 * .258 * 1.056 *

*************************************************************

* 11 * 6.096 * 2780.4 * 38.13 * 8044.3 * .269 * 1.109 *

************************************************************

* 12 * 6.677 * 2751.7 * 38.18 * 7951.3 * .272 * 1.190 *

*************************************************************

* 13 * 7.257 * 2721.4 * 38.27 * 7843.9 * .279 * 1.249 *

*************************************************************

* 14 * 7.838 * 2689.2 * 38.38 * 7727.3 * .278 * 1.337 *

*************************************************************

* 15 * 8.418 * 2655.2 * 38.53 * 7595.8 * .274 * 1.436 *

*************************************************************

* 16 * 8.999 * 2619.0 * 38.71 * 7456.1 * .272 * 1.528 *

*************************************************************

* 17 * 9.580 * 2580.7 * 38.94 * 7300.1 * .273 * 1.609 *

*************************************************************

* 18 * 10.160 * 2540.0 * 39.21 * 7130.4 * .263 * 1.736 *

*************************************************************

* 19 * 10.741 * 2496.9 * 39.53 * 6947.9 * .256 * 1.855 *

*************************************************************

* 20 * 11.321 * 2451.2 * 39.88 * 6756.2 * .240 * 2.042 *

*************************************************************

* B сум = 39.062 *

**********************

АНАЛИЗ ГРАФИКОВ

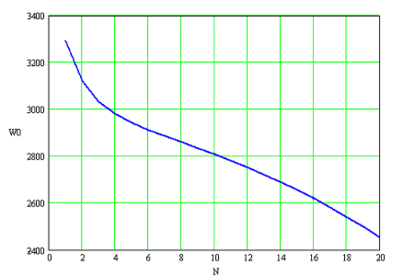

1. График скорости схлопывания

В сечении 1 скорость схлопывания максимальна, т.к. взрывная волна с наибольшим давлением воздействует на кумулятивную воронку, поэтому кумулятивная облицовка будет схлопываться быстрее. В каждом из последующих сечений скорость схлопывания уменьшается, т.к. уменьшается количество взрывчатого вещества (масса ВВ) и соответственно сила действующая на кумулятивную воронку, график скорости схлопывания кумулятивной облицовки убывает.

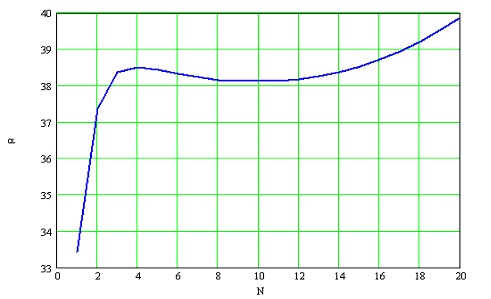

2. График изменения угла схлопывания

В рассмотренном случае угол схлопывания кумулятивной воронки в двадцати сечениях, колеблется в пределах от 33,43 до 39,88 градусов, что близко к 35 градусам – углу раствора воронки. В интервале от 1-ого до 4-ого сечения идёт резкое возрастание угла схлопывания из-за большого давления взрывной волны на кумулятивную воронку (в 1-ом сечении скорость схлопывания кумулятивной воронки максимальная). Затем с 4-ого по 10-ое сечение величина угла схлопывания уменьшается (график убывает), т.к. скорость схлопывания уменьшается из-за уменьшения давление взрывной волны действующего на кумулятивную воронку. С 10-ого по 20-ое сечение угол схлопывания возрастает вследствие того, что давление на кумулятивную воронку возрастает за счёт влияния помимо основной волны (движущуюся по радиальному направлению) ещё и волны отражённой от стенок корпуса, т.к., расстояние от кумулятивной воронки до корпуса уменьшается и к 20-ому сечению минимальна. Таким образом, можно сказать, что зависит от геометрических характеристик кумулятивных облицовок, и соответственно для конических КО угол схлопывания должен возрастать.

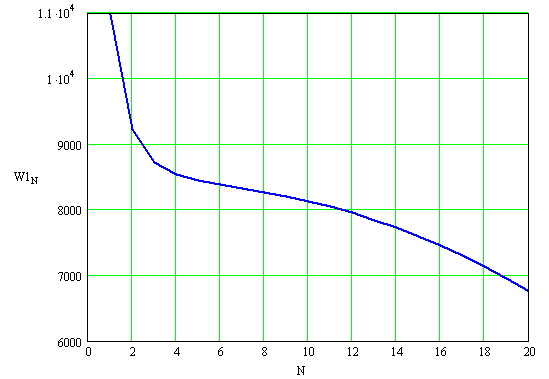

3.График изменения скорости кумулятивной струи

В сечении 1 скорость кумулятивной струи максимальна, т.к. фронт взрывной волны с большим давлением воздействует на кумулятивную воронку да и к тому же масса облицовки меньше, поэтому в этом сечении скорость будет высокая. В каждом из последующих сечений скорость кумулятивной струи будет уменьшается, т.к. уменьшается количество взрывчатого вещества, (соответственно уменьшается и давление на кумулятивную воронку) и увеличивается масса кумулятивной облицовки, график скорости элементов КС убывает.

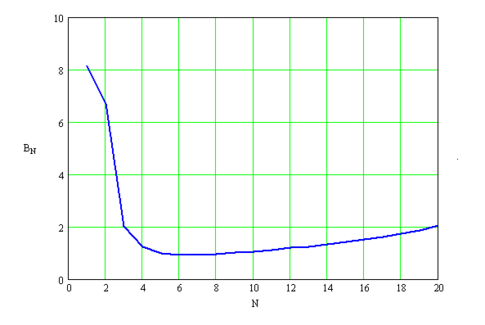

4.График изменения глубины пробития преграды

В интервале с 1-ого сечения до 5-ого сечение глубина пробития преграды уменьшается из-за того, что кумулятивная струя имеет большой импульс (скорость элементов кумулятивной струи максимальная). Но при увеличении диметра, увеличивается и площадь преграды соответственно график убывает. С 5-ого по 20-ое сечение глубина пробития возрастает из-за массы элементов этого сечения.

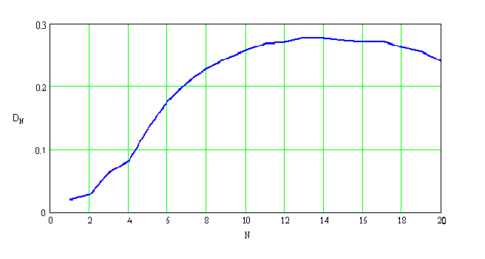

5.График изменения диаметра отверстия в преграде

График фактически показывает диаметр кумулятивной струи, так как диаметр отверстия в преграде зависит полностью от формы кумулятивной струи, а именно от диаметров её элементов. С 1-ого по 17-ое сечение радиус отверстия увеличивается, т.к. увеличивается радиус элементов КС на этом интервале. А с 17-ого по 20-ое сечение уменьшаются, так как там находится сужение хвостовой части.

ЗАКЛЮЧЕНИЕ

В данной работе были определены рациональные конструктивные параметры кумулятивного снаряда. Расчеты выполнялись с помощью компьютерной программы. На основании результата программы были построены графики, которые показали:

1. Изменения скорости схлопывания кумулятивной облицовки;

2. Изменения угла схлопывания;

3. Изменения скорости элементов кумулятивной струи;

4. Изменения диаметра отверстия в преграде;

5. Изменения глубины пробития в преграде.

СПИСОК ЛИТЕРАТУРЫ

1. «Вопросы моделирования и конструирования кумулятивных зарядов»

учебное пособие; Воротилин М.С., Князева Л.Н., Чуков А.Н.; 1999

2. Баум Ф.А., Арленко Н.П., Станюкович Л.П.; «Физика взрыва» Москва; Наука; 1975

3. Воротилин М.С., Сазонов Д.Ю.; «Методика проектирования кумулятивных зарядов с учётом влияния технической несовместимости конструкции»; Сборник научных трудов: «Прикладные задачи механики и газовой динамики»; Тула; ТулГУ; 1997
