При высокоскоростном движении в Германии и Франции применяют сопряжения в четырех и пяти пролетах.

В момент прохождения изолирующего сопряжения полоз токоприемника замыкает обе секции, нарушая их электрическое разделение. Такое замыкание не может быть допущено в местах разделов питания от разных фаз на дорогах переменного тока, на секциях контактной сети с разными напряжениями, при отделении заземленного участка подвески в искусственном сооружении со стесненными габаритами. Поэтому в таких случаях применяют изолирующее сопряжение с нейтральной вставкой.

Сопряжение анкерных участков с нейтральной вставкой состоит из двух последовательно соединенных изолирующих сопряжений (рис. 13.27). Между ними имеется участок контактной подвески, на котором нормально отсутствует напряжение, поэтому его называют нейтральной вставкой. Длину нейтральной вставки выбирают такой, чтобы при любом расположении токоприемников на э.п.с. невозможно было одновременно перекрыть полозами оба воздушных промежутка и тем самым замкнуть секции с разным напряжением. Чтобы исключить пережог контактных проводов, э.п.с. под нейтральной вставкой проходит по инерции. Для этого в строго определенных местах устанавливают предупредительные сигнальные знаки.

Контактную сеть на станции секционируют с помощью секционного изолятора. Секционный изолятор должен обеспечивать проход по нему полоза токоприемника с установленной скоростью и иметь по возможности меньшие массу и длину. Применяют различные типы секционных изоляторов. На линии постоянного тока устанавливают секционные изоляторы типа СИ-2У, которые имеют по два полимерных изолирующих элемента и дугогасительные рога. Для линий постоянного и переменного тока предназначены изоляторы типа ЦНИИ-МА^У.

Для соединения секций контактной сети служат секционные разъединители через которые сетевые фидера, питающие провода, подключают к контактной сети и в необходимых случаях заземляют отключаемую секцию. Секционный разъединитель для контактной сети и постоянного тока рассчитан на длительный ток 3000 А. Основной контакт состоит из медного ножа, прикрепленного на подвижном изоляторе и медных губок на неподвижном изоляторе. При необходимости разъединитель снабжают заземляющим контактом и дополнительным заземляющим. Разъединители включают и отключают приводами, установленными внизу опоры. Приводы секционных разъединителей могут быть ручные и электрические. Ручные приводы закрыты замками, ключи от которых хранятся в установленном месте: у дежурного по району контактной сети, на тяговой подстанции или у дежурного по станции. Ключи от приводов разъединителей контактной сети депо хранятся у дежурного по депо. Электрическими приводами управляют автоматически. Разъединители переключают только по приказу энергодиспетчера для изменения в схеме секционирования.

4.2 Типовые схемы питания и секционирования контактной сети однопутного участка станции с тяговой подстанцией переменного тока

При разработке схем питания и секционирования контактной сети электрифицированной линии используют принципиальные схемы секционирования, разработанные на основе опыта эксплуатации с учетом затрат на сооружение контактной сети.

Схема секционирования контактной сети на однопутной линии.

Схема питания и секционирования на однопутной линии переменного тока.

4.3 Типовые схемы питания и секционирования контактной сети двухпутного участка станции с тяговой подстанцией переменного тока

На двухпутных участках дорог однофазного переменного тока отдельные участки контактной сети питаются от разных фаз трехфазной сети, что уменьшает неравномерность се нагрузки. В месте раздела питания для устранения замыкания полозом токоприемника проводов различных фаз устраивают изолирующее сопряжение с нейтральной вставкой (рис. 2, а). При несимметричном расположении подстанции нейтральную вставку располагают у того конца станции, у которого находится тяговая подстанция (рис. 2,б.). При пяти и более электрифицированных путях на станции (кроме главных) при меняют первую схему питания и секционирования, а при меньшем числе путей - вторую схему. Сетевые фидеры соединяют с контактной сетью через линейные разъединители Ф₁, Ф₂, Ф₃, Ф_4, Ф₅ установленные вблизи места подключения. Поперечные разъединители с электрическим приводом П, П₁, П₂ позволяют резервировать каждый из двух фидеров, подключенных к одноименной фазе. Нормально отключенные разъединители А и Б с ручным приводом предназначены для подачи напряжения на нейтральную вставку в случае остановки под ней э.п.с. Места расположения вставок выбирают с учетом профиля линии на основании тяговых расчетов.

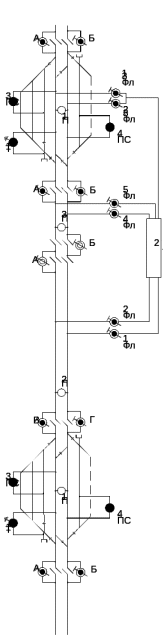

Рис1.Схема секционирования контактной сети на двухпутной линии.

а).

б).

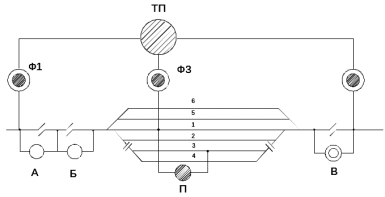

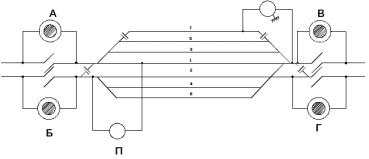

Рис2.Схемы секционирования и питания линии переменного тока.

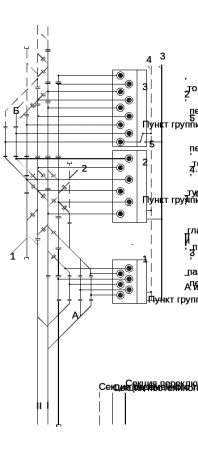

Вопрос №5. Принципиальная схема секционирования контактной сети станции стыкования

Когда один участок электрифицирован на постоянном токе, а смежный с ним - на переменном токе, возникает проблема стыкования систем тяги. Одним из способов решить эту проблему является устройство станции стыкования. Этот метод получил наибольшее распространение, особенно при стыковании линий с большой интенсивностью движения и длинными тяговыми плечами.

При секционировании контактной сети станций стыкования предусматривают секции: постоянного и переменного тока, переключения, но в каждую из них может быть подано напряжение постоянного или переменного тока . Такие станции секционируют по тем же принципам, что и обычные. Для обеспечения поездной и маневровой работы число переключае- секций должно быть как можно меньшим. В горловинах станции секционирование должно обеспечивать параллельность маршрутов.

Подачу того или другого рода тока на переключаемые секции контактной сети осуществляют через специальные переключатели, моторный привод которых блокируют с устройствами управления стрелками и сигналами станции. Управление этими переключателями вводят в систему маршрутно-релейной централизации станции. При задании какого-либо маршрута одновременно с установкой стрелок и сигналов в требуемое положение включаются также соответствующие переключатели, подавая в секции контактной сети род тока проходящего электровоза. Если на переключаемую секцию вошел электровоз переменного тока, то подать другое напряжение, перевести стрелки и открыть соответствующие сигналы для входа на данную секцию электровоза постоянного тока нельзя. После отцепки электровоза от состава и выхода его с переключаемой секции напряжение в последней может быть переключено на другое, несмотря на то, что путь остается занятым составом.

Переключатели и секционные разъединители объединяют в пункты группировки, которые по их защищенности от влияния климатических факторов разделяют на открытые и закрытые. К каждому пункту подводят по два сетевых фидера: один - переменного, а другой - постоянного тока.

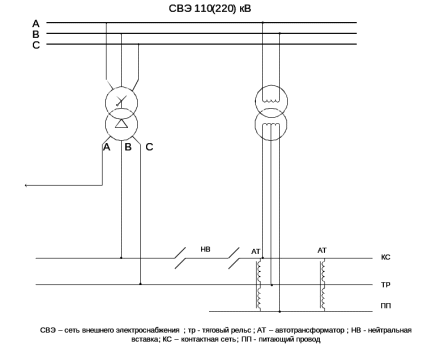

Вопрос №6. Стыкование двух систем электроснабжения 1 х 25 кВ и 2 х 25 кВ
