Одной из известных методик испытаний кабин грузовых автомобилей на пассивную безопасность является методика, применяемая в Швеции при проверке прочности кабин грузовых автомобилей, имеющих общую массу более 7000 кг. Перед испытаниями полностью комплектную кабину устанавливают и закрепляют на отдельном шасси или специальной раме точно так же, как на автомобиле. Рама надежно соединена со станиной испытательного стенда. Двери кабины закрыты, но не заблокированы. Методика испытаний предусматривает три основных режима нагружения, соответствующих типичным аварийным ситуациям. Статическое нагружение на потолок кабины с силой, соответствующей двойному весу снаряженного автомобиля с водителем, но не более 150 кН. Нагрузка распределяется на несущие детали кабины (режим приближенно воспроизводит ситуацию переворачивания автомобиля). Удар маятником спереди по переднему верхнему углу кабины (имитируется падение автомобиля с откоса). Удар направлен под углом 15° к продольной оси автомобиля с энергией около 30 кДж. Применяемый при испытаниях маятник имеет форму правильного цилиндра диаметром 0,6 м, массой не менее 1000 кг. Удар маятником по задней стенке кабины под прямым углом к ней с энергией 30 кДж. Маятник этой серии испытаний массой не менее 1000 кг имеет прямоугольную форму с шириной 1600 мм и высотой 500 мм (высота падения 2 м). Испытание воспроизводит аварийную ситуацию, когда при резкой остановке незакрепленный на платформе груз сминает заднюю стенку кабины.

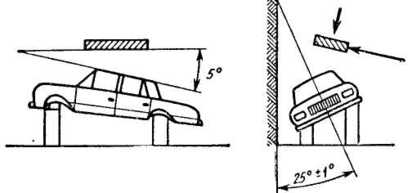

Рис. 4. Установка кузова легкового автомобиля для имитации опрокидывания в лабораторных условиях

Выдержавшими испытания считаются такие кабины, которые после действия всех перечисленных видов нагрузок не разрушились и сохранили хотя бы минимальное пространство салона, необходимое для стандартных манекенов, имитирующих водителя и пассажира. Кроме того, необходимо, чтобы кабина не была оторванной от рамы автомобиля, двери кабины самопроизвольно не открывались, а последующее их отпирание не было затруднено. Из-за некоторой условности указанной методики испытаний кабин нельзя с уверенностью утверждать, что в реальных аварийных ситуациях кабина, выдержавшая эти испытания, будет отвечать всем требованиям пассивной безопасности.

Манекены для испытаний на пассивную безопасность

Для изучения перемещений людей внутри кузова (кабины) автомобиля во время испытаний на столкновение, опрокидывание и т. д. и для оценки соответствия конструкции требованиям пассивной безопасности применяют специальные манекены.

Одной из обязательных характеристик манекенов для испытаний на пассивную безопасность является так называемая представительность (или репрезентативность). Размеры тела человека и его масса колеблются в очень широких пределах. В соответствии с этим манекены по своим основным размерам разбиты на несколько групп представительности. Так, манекены, соответствующие наиболее распространенной группе мужчин (50% представительность), имеют рост 1730 мм и массу 75 кг. Манекен 95% представительности имеет следующие основные размеры: рост 1840-1850 мм, ширину плеч 480 - 494 мм, высоту колен 585- 589 мм.

Манекены 50% представительности обычно используют для определения положения различных контрольных точек, а манекены 95% представительности самых больших размеров - уровня перегрузок различных частей тела во время испытаний и оценки остаточного пространства салона после испытаний на пассивную безопасность. Руки, ноги и голова манекена шарнирно соединены с туловищем так, что можно в точности воспроизвести движение в суставах человека. Массы отдельных частей манекена (туловища, головы, руки, ноги) соответствуют массам этих же частей тела человека. Основным частям манекена (туловищу и голове) придают объемную жесткость, сопоставимую с жесткостью живого тела. В манекен устанавливают не менее двух преобразователей ускорений (замедлений), причем один монтируют в голове, он измеряет ее продольные перегрузки, а другой - в туловище для определения его перегрузки. Сигналы от преобразователей после усиления передаются на записывающую аппаратуру. Для уточнения прогнозов о возможной тяжести последствий аварии применяют усовершенствованные манекены сложной конструкции, с помощью которых получают информацию не только о величине возможных перегрузок отдельных частей тела, но и о силе давления на грудную клетку (например, со стороны ремня безопасности), о равномерности распределения давления по поверхности контакта туловища с ремнем и др. Эти манекены достоверно имитируют различные травмы типа синяков, ушибов, порезов тканей тела, разрушения костей.

Раздел № 2 Метрологическое обеспечение испытаний

Измерение расхода топлива

Для измерения расхода топлива обычно применяют приборы с мерными (градуированными) цилиндрами со шкалой деления не более 2,5см³ или объемный счетчик-топливомер.

Топливомер Т4П-2 (разработанный НАМИ) предназначен для объемного измерения расхода топлива в стендовых и дорожных условиях при испытаниях автомобилей и двигателей на топливную экономичность с регистрацией результатов измерения в цифровой форме. Прибор устанавливают в систему питания двигателя между топливным баком и насосом.

В зависимости от вида и назначения испытаний (определяющих полноту программы) и тяговых особенностей автомобиля характеристику снимают только на высшей передаче или на высшей и предшествующей ей передачах.

Заезды при каждой скорости проводят на мерном участке протяженностью 1 км в двух взаимно противоположных направлениях. Снятие характеристики начинают с максимальной скорости движения автомобиля, затем проводят заезды, последовательно снижая скорость через интервалы 20 км/ч для легковых и 10 км/ч для грузовых автомобилей и автобусов вплоть до минимальной устойчивой скорости (или близкой к ней с округлением до 10 км/ч.). Измеряют время проезда мерного участка и количество израсходованного топлива. Подсчитывают фактические средние скорости движения в каждом заезде.

По полученным данным строят графики (характеристики) для каждого направления движения (соответственно при каждом весовом состоянии автомобиля и на каждой из принятых методикой передач). По характеристикам, полученным, в двух направлениях, строят осредненную кривую, являющуюся окончательным результатом опыта (рис. 3, а).

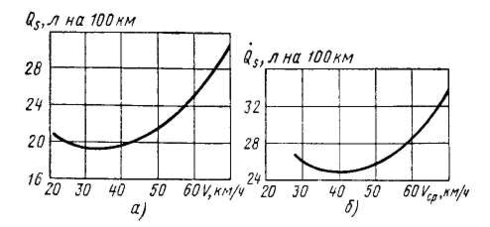

а - установившегося движения автомобиля; б - движения по дороге с переменным продольным профилем

Рис. 3. Топливная характеристика

Топливную характеристику при движении по дороге с переменным продольным профилем для получения сопоставимых данных нужно снимать на одном и том же участке испытательной дороги (как правило, на автомобильном полигоне) для всех сравниваемых автомобилей. В целях приближения условий эксперимента к условиям эксплуатации автомобилей на дорогах общего пользования, где обычными являются задержки и помехи движению от других транспортных средств, при снятии данной характеристики ограничивают наибольшие скорости, допускаемые в ходе отдельных заездов.

При определении каждой точки характеристики пробег испытуемого автомобиля должен быть выполнен по установленному кольцевому маршруту с наибольшей возможной скоростью, но без превышения ни на одном из участков маршрута предельной для данного заезда скорости. Предельные скорости задают в определенном диапазоне, начиная от максимальной скорости автомобиля до низшего предела, устанавливаемого исходя из типа и эксплуатационного назначения автомобиля. На спусках во избежание превышения заданной скорости нужно применять торможение двигателем, тормозом-замедлителем (при его наличии) или рабочим тормозом (плавное притормаживание).

Аналогичным образом проводят заезды на всех заданных предельных скоростях движения. По полученным данным подсчитывают средние скорости и средние расходы топлива в каждом заезде. Результаты каждой пары заездов усредняют. По подсчитанным средним значениям скоростей и удельных расходов топлива (на единицу пути) для каждого ограничения скорости строят характеристики: скоростную, выражающую зависимость средней скорости от заданной предельной, и топливную, являющуюся зависимостью среднего расхода топлива от средней скорости (рис. 3, б).

Контрольный расход топлива определяют на одном скоростном режиме движения автомобиля, при неизменном его весовом состоянии, в дорожных условиях, позволяющих получить наибольшую сопоставимость результатов, а именно на горизонтальной прямолинейной дороге с твердым ровным покрытием при чистом и сухом его состоянии. Контрольный расход топлива измеряют у автомобиля с полной (номинальной) нагрузкой, движущегося на высшей передаче с постоянной скоростью, которая устанавливается техническими условиями на автомобиль или соответствующими стандартами. Контрольный расход топлива определяют как среднее арифметическое из результатов двух опытов при проезде в двух взаимно противоположных направлениях участка дороги протяженностью 3-5 км (допускается измерять контрольный расход на участке 1 км).

Расход газообразного топлива измеряют газовым счетчиком с ценой деления 1 л, а затем пересчитывают на нормальные условия (20°С и 760 мм рт. ст.). Газовые счетчики включают в систему питания двигателя между редуктором и смесителем.

Эксплуатационные расходы топлива определяют объемным счетчиком – топливомером или с помощью съемного мерного бачка на дорогах общего пользования (50-100 км или более) со скоростями, которые допускают условия движения. Скоростной режим движения фиксируют автометром, путь пройденный автомобилем – счетчиком пути.

Условия работы некоторых типов автомобилей, например автобусов, характеризуются циклическим движением. При циклическом движении измеряют расход топлива и время движения автомобиля на заданной дистанции (например, на автобусном маршруте), которая может включать несколько десятков или сотен отдельных циклов. По этим данным подсчитывают удельный расход топлива на единицу пути и среднюю скорость, которую определяют как по общему времени пути, включая время остановок (средняя эксплуатационная скорость), так и по времени движения (средняя скорость движения).

Раздел № 3 Испытания агрегатов, узлов и систем автомобилей

Испытания коробок передач

При испытании коробки передач в лабораторных и дорожных условиях определяют ее основные характеристики, статистическую прочность и долговечность, а также изучают различные процессы ее работы. Методы стендовых контрольных и приемочных испытаний коробок передач регламентированы отраслевым стандартом. Применяют стенды как замкнутого, так и разомкнутого типов.

Во время испытании устанавливают величину и положения пятна контакта зубьев шестерен всех передач под нагрузкой, температурную характеристику, общий уровень вибрации и шума, жесткость конструкции, качество работы синхронизаторов и механизма управления коробкой передач и КПД коробки передач. Во время дорожных испытаний, особенно при движении по горны или грунтовым дорогам летом, температуру масла измеряют регулярно. Оценивают температурное состояние коробки передач по максимальной и средней температуре масла за пробег. На стенде температурное состояние коробки передач устанавливают или по времени ее непрерывной работы в постоянном режиме, при котором температура масла повышается от 40 до 120°С, или по величине и интенсивности повышения температуры масла в течении заданного срока от 40°С. Постоянный режим коробки передач в обоих случаях соответствует режиму максимальной мощности двигателя. Температурную характеристику КП определяют на стенде разомкнутого типа.

Испытания КП на вибрацию и шумность производят на всех передачах на стенде разомкнутого типа с малошумным тормозом при максимальной частоте вращения без нагрузки и с полной нагрузкой. Герметичность уплотнений валов и разъемов картера определяют визуально после заливки маловязкого масла в картер коробки и подачи сжатого воздуха под давлением 0,03 МПа.

При испытании коробки передач определяют долговечность шестерен, подшипников качения, подшипников скольжения, муфт переключения передач, сальников, деталей механизма переключения передач и картера коробки передач. Для автоматической КП число испытаний больше. Некоторые виды испытании объединяют, применяя комбинированные стенды.

Долговечность уплотнении определяют на прямой передаче при угловой скорости первичного вала от 105 рад/с до угловой скорости соответствующей режиму максимальной мощности двигателя. Длительность испытании составляет не мене 600 ч. Во время стендовых испытании устанавливают влияние различных конструктивных и технологических факторов на работу синхронизаторов коробок передач. При испытаниях измеряют следующие параметры: усилия действующие на рычаге, переключения передач, время синхронизации, синхронизирующий крутящий момент, частоту вращения валов. Силу, необходимую для включения синхронизаторов, измеряют с помощью тензорезисторов, наклеиваемых на вилки переключения передач. Форсированные ресурсные стендовые испытания дают возможность в кратчайшие сроки определить долговечность синхронизаторов. Форсируют испытания как повышением частоты включения, так и увеличением работы буксования при каждом включении. Для испытания КП на долговечность в большинстве случаев используют стенды с замкнуты контуром, на котором можно легко осуществить ступенчатое нагружение и нагружение по схеме случайного процесса. На этом стенде долговечности механизма переключения передач и синхронизаторов на каждой передаче определяют отдельно, так как в процессе испытания передачи не переключают.
