Остальные узлы и детали кривошипно–шатунного механизма смазываются разбрызгиванием.

1. Система охлаждения

Система охлаждения двигателя – закрытая с принудительной циркуляцией воды. Основные агрегаты системы охлаждения – водяной насос, вентилятор и радиаторы.

1. Пусковой двигатель

Пуск дизеля дистанционный, осуществляется из кабины трактора. Пусковым устройством служит пусковой двигатель с редуктором П-350 – двухтактный одноцилиндровый, карбюраторный, водяного охлаждения. Мощность 13,5 Л.С. Двигатель работает на смеси бензина с дизельным маслом в соотношении 15:1 по объему.

Для запуска пускового двигателя на картере маховика установлен электростартер СТ-352Д с дистанционным управлением, работающий от аккумуляторной батареи с напряжением 12В.

6. Устройство двигателя МеМЗ-245 автомобиля ЗАЗ – 1102

Двигатель автомобиля ЗАЗ – 1102 четырехтактный, четырехцилиндровый, карбюраторный, с жидкостным охлаждением, с верхним расположением распред. вала, расположен в передней части кузова в моторном отсеке, поперек оси автомобиля, с наклоном под углом 10° в сторону карбюратора. Система питания двигателя снабжена карбюратором эмульсионного двигателя и воздушным фильтром. В системе смазки двигателя использован полнопоточный сменный масляный фильтр, позволивший увеличить пробег автомобиля без смены масла.

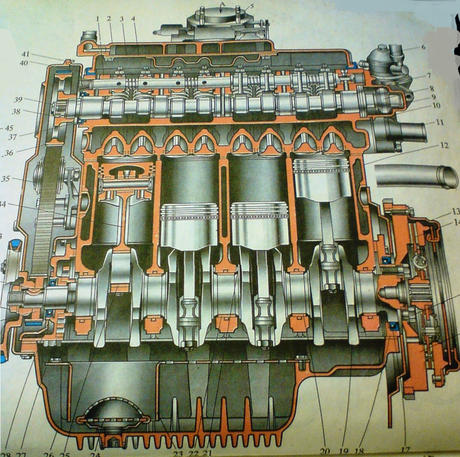

Рисунок 5 – двигатель (продольный вид)

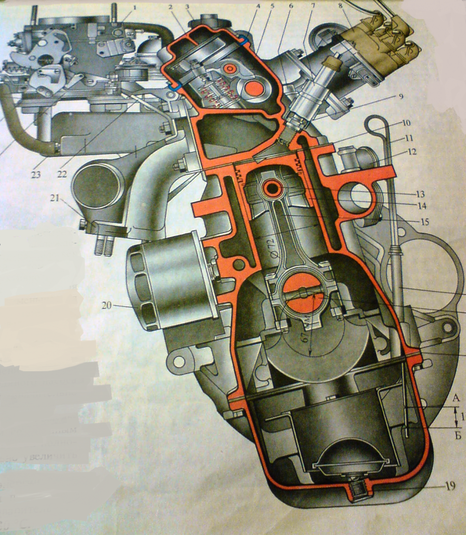

Рисунок 6 – двигатель (поперечный разрез)

На рисунках 5 и 6 представлен двигатель в продольном и поперечном разрезе соответственно, где

Для рисунка 5:

1 – головка цилиндров, 2 — крышка головки цилиндров; 3 и 4 соответственно прокладка и крышке маслоотделителя; 7 — фланец карбюра­тора для крепления воздушного фильтра; 6 — топливный насос, 7 - распределительный вал; 8 - ведущая шестерня привода датчика - распре­делителя; 9 — кулачок привода топливного насоса; 10 - корпус привода датчика - распределителя и топливного насоса; 11 — отводящий патрубок; 12 - блок цилиндров; 13 — нажимной диск сцепления; 14 — ведомый диск сцепления; 15 и 39 — болты; 16 - маховик; 17, 28 и 37 — манжеты; 18 — держатель манжеты; 19 — коленчатый вал; 20 — вкладыши коренных подшипников коленчатого вала; 21 - упорные полукольца подшипника коленчатого вала; 22 - вкладыш среднего коренного подшипника коленчатого вала; 23 — масло-успокоитель; 24 - приемник масляного насоса; 25 — вкладыш нижней головки шатуна; 26 — масляный картер; 27 — масляный насос; 29 — шкив привода генератора; 30 — ведущий шкив коленчатого вала; 31 — гайка крепления шкива; 32 — шпонка; 33 — плоскозубчатый ремень; 34 — шатун с поршнем, поршневыми кольцами и пальцем; 35 — натяжной ролик; 36 — шкив привода распределительного вала; 38 — стопорная шайба шкива; 40 и 41 — соответственно внутренний и наружный кожухи плоскозубчатого ремня.

Для рисунка 6:

1— карбюратор; 2 — крышка головки цилиндров; 3 — крышка маслозаливной горловины; 4 — прокладка крышки головки цилиндров; 5 — головка цилиндров; 6 — болт крепления головки цилиндров; 7 — наконечник свечи; 6 — датчик - распределитель; 9 — свеча зажигания; 10 — прокладка головки цилиндров; 11 — масло измерительный стержень; 12 — перепускная труба; 13 — поршневой палец; 14 — поршень; 15 — шатун; 16 — трубка маслоизмерительного стержня; 17 — ко­ленчатый вал; 18 — прокладка масляного картера; 19 — маслосливная пробка; 20 — масляный фильтр; 21 — выпускной коллектор; 22 — рым-планка; 23 — впускной коллектор; 24 — проставка фланца карбюратора; 25 — топливосборник; 26 — прокладки фланца карбюратора. Уровни масла: А — верхний, равный объему масла в 3,45 л и Б — нижний, равный объему масла.

Кривошипно – шатунный механизм.

КШМ состоит из блока цилиндров, поршней с поршневыми пальцами и поршневыми кольцами, шатунов, коленчатого вала и маховика. Все детали расположены в блоке цилиндров. В передней части блока цилиндров расположены детали привода механизма газораспределителя. В задней части расположен механизм сцепления.

Механизм газораспределения в двигателе служит для регулирования процессов впуска горючей смеси в цилиндры и выпуска из них отработавших газов в соответствии с принятым для данного двигателя порядком работы цилиндров, фазами газораспределения и частотой вращения коленчатого вала двигателя.

К механизму газораспределения относятся: распред вал, головка цилиндров, выпускные и впускные клапаны с направляющими втулками клапанов и пружинами клапанов, коромысла клапанов с осями коромысел, плоскозубчатый ремень привода распредвала с деталями натяжения. Такая конструкция механизма обеспечивает жесткую и надежную кинематическую связь между всеми деталями, благодаря чему уменьшается уровень вибраций.

Система змазки двигателя включает маслозаливную горловину, приемник масляного насоса, стержневой указатель уровня масла, масляный картер и масляный насос. Система смазки двигателя комбинированная.

Под давлением смазываются подшипники коленчатого и распределительного валов и коромысла клапанов. Кулачки распредвала смазывается струей масла, поступающего из специального отверстия, выполненного в коромысле. Стенки цилиндров, поршни, втулки верхних головок и пр. смазываются маслом, вытекающим из зазоров и разбрызгиванием.

Навесные агрегаты – водяной насос, датчик – распределитель зажигания, генератор и стартер имеют подшипники, не требующие смазки.

Система охлаждения. На автомобиле применена жидкостная система охлаждения двигателя с принудительной циркуляцией жидкости центробежным насосом. Система охлаждения закрытого типа, т.е. сообщение ее с атмосферой ее с атмосферой происходит через блок клапанов, который открывается при определенном давлении или разрежении в ней. Для компенсации изменения объема охлаждающей жидкости служит расширительный бачок.

Система питания включает: топливный бак, топливопроводы, топливный фильтр, топливный насос, воздушный фильтр, карбюратор, приводы управления карбюратором, датчик указания уровня топлива в баке, впускной и выпускной коллекторы, выпускные трубы и глушитель.

7. Принцип работы карбюраторного и дизельного двигателя

В качестве силовой установки на автомобилях используется двигатель внутреннего сгорания. По виду применяемого топлива двигатели подразделяются на карбюраторные, дизельные и газовые.

Карбюраторные - это двигатели, работающие на жидком топливе (бензине), с принудительным зажиганием. Перед подачей в цилиндры двигателя, топливо перемешивается с воздухом в определенной пропорции с помощью карбюратора.

Дизельные - это двигатели, работающие на жидком топливе (дизельном топливе), с воспламенением от сжатия. Подача топлива осуществляется форсункой, а смешивание с воздухом происходит внутри цилиндра.

При работе двигателя внутреннего сгорания из каждых десяти литров использованного топлива, к сожалению, только около двух идет на полезную работу, а все остальные - на `согревание` окружающей среды. Коэффициент полезного действия ныне выпускаемых двигателей составляет всего около 20%. Но мир пока не придумал более совершенного устройства, которое могло бы долго и надежно работать при более высоком КПД.

Карбюраторные поршневые двигатели.

К основным механизмам и системам карбюраторного поршневого двигателя относятся:

 кривошипно-шатунный механизм,

 газораспределительный механизм,

 система питания,

 система выпуска отработавших газов,

 система зажигания,

 система охлаждения,

 система смазки.

Рисунок 7 - Одноцилиндровый карбюраторный двигатель внутреннего сгорания: а) "стакан" в "стакане"; б) поперечный разрез

1 - головка цилиндра; 2 - цилиндр; 3 - поршень; 4 - поршневые кольца; 5 - поршневой палец; 6 - шатун; 7 - коленчатый вал; 8 - маховик; 9 - кривошип; 10 - распределительный вал; 11 - кулачок распределительного вала; 12 - рычаг; 13 - клапан; 14 - свеча зажигания

Для начала, возьмем простейший одноцилиндровый карбюраторный двигатель и разберемся с принципом его работы. Рассмотрим протекающие в нем процессы, и выясним, наконец, откуда все-таки берется тот самый крутящий момент, который в конечном итоге приходит на ведущие колеса автомобиля.

Внутри цилиндра помещен поршень. На поршне в специальных канавках находятся поршневые кольца. Именно они скользят по зеркалу внутренней поверхности цилиндра, и они же не дают возможности газам, образующимся в процессе работы двигателя, прорваться вниз. В тоже время кольца препятствуют попаданию вверх масла, которым смазывается внутренняя поверхность цилиндра.

С помощью пальца и шатуна, поршень соединен с кривошипом коленчатого вала, который вращается в подшипниках, установленных в картере двигателя. На конце коленчатого вала крепится массивный маховик.

Через впускной клапан в цилиндр поступает горючая смесь (смесь воздуха с бензином), а через выпускной клапан выходят отработавшие газы. Клапаны открываются при набегании кулачков вращающегося распределительного вала на рычаги. При сбегании же кулачков с рычагов, клапаны надежно закрываются под воздействием мощных пружин. Распределительный вал с кулачками приводится во вращение от коленчатого вала двигателя.

В резьбовое отверстие головки цилиндра ввернута свеча зажигания, которая электрической искрой, проскакивающей между ее электродами, воспламеняет рабочую смесь (это горючая смесь перемешанная с остатками выхлопных газов, о чем более подробно рассказано ранее).

Как же происходит преобразование возвратно-поступательного движения поршня в цилиндре во вращательное движение коленчатого вала. Этим в двигателе занимается шатунно-поршневая группа.

Рисунок 8. - Ход поршня и объемы цилиндра двигателя а) поршень в нижней мертвой точке б) поршень в верхней мертвой точке

На рисунке 14 показаны некоторые параметры цилиндра и поршня, которые используются для оценки того или иного двигателя (объемы цилиндра и ход поршня).

Крайние положения поршня, при которых он наиболее удален от оси коленчатого вала или приближен к ней, называются верхней и нижней `мертвыми` точками (ВМТ и НМТ). При езде на велосипеде колено вашей ноги, также как и поршень, периодически будет находиться в крайнем верхнем или крайнем нижнем положениях.

Ходом поршня называется путь, пройденный от одной `мертвой` точки до другой - S.

Объемом камеры сгорания называется объем, расположенный над поршнем, находящимся в ВМТ - Vс.

Рабочим объемом цилиндра называется объем, освобождаемый поршнем при перемещении от ВМТ к НМТ - VР.

Полным объемом цилиндра является сумма объемов камеры сгорания и рабочего объема: Vп = VР + Vс.

Рабочий объем двигателя, это сумма рабочих объемов всех цилиндров и измеряется он в литрах. Пока мы с вами рассматриваем только одноцилиндровый двигатель, а вообще двигатели современных легковых автомобилей имеют, как правило - 4, 6, 8 и даже 12 цилиндров. Соответственно, чем больше рабочий объем - тем более мощным будет двигатель. Измеряется мощность в киловаттах или в лошадиных силах (кВт или л.с.).

Например, рабочий объем двигателя ВАЗ 2105 - 1,3 литра, его мощность 46,8 кВт (63,7 л.с.). А рабочий объем двигателя ВАЗ 21083 - 1,5 литра и его мощность 51,5 кВт (70 л.с.).

Рабочий цикл четырехтактного карбюраторного двигателя.

Двигатели внутреннего сгорания отличаются друг от друга рабочим циклом, по которому они работают.

Рабочий цикл - это комплекс последовательных рабочих процессов, периодически повторяющихся в каждом цилиндре при работе двигателя.

Рабочий процесс, происходящий в цилиндре за один ход поршня, называется тактом.

По числу тактов, составляющих рабочий цикл, двигатели делятся на два вида:

 четырехтактные - в которых рабочий цикл совершается за четыре хода поршня,

 двухтактные - в которых рабочий цикл совершается за два хода поршня.

На легковых автомобилях отечественного производства применяются четырехтактные двигатели, а на мотоциклах и моторных лодках - двухтактные. О путешествиях по водным просторам поговорим как-нибудь потом, а вот с четырьмя тактами работы автомобильного двигателя разберемся сейчас.

Рабочий цикл четырехтактного карбюраторного двигателя состоит из следующих тактов:

 впуск горючей смеси,

 сжатие рабочей смеси,
