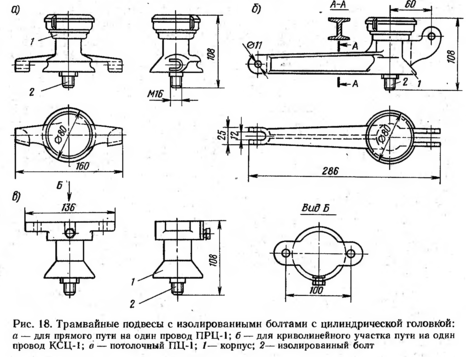

Для подвески на кривых участках пути и для стрелочных слияний проводов применяются подвесы КСЦ-1 и КСЦ-2 соответственно на один и два провода (рис. 18, б), которые устанавливаются в рассечку.

Такое закрепление обеспечивает более жесткую фиксацию подвеса, но несколько усложняет монтаж поперечины^! регулировку сети. Для крепления на оттяжке применяются одноплечие подвесы типа КОЦ-1 для одного Провода и КОЦ-2 для двух проводов. Потолочный подвес ПЦ-1 показан на рис. 18, в.

Детали подвесов должны иметь цинковые покрытия, а корпус — ллакокрасочные покрытия, по антикоррозионным свойствам и сроку службы не уступающие цинковому покрытию. Нагрузка, предшествующая изгибу подвесов, должна быть не менее 4 кН.

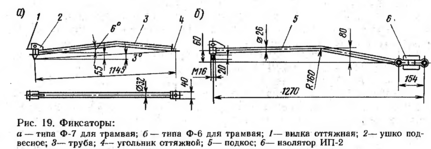

На кривых участках сети применяются подвесы фиксаторного. типа различных конструкций. Контактная вставка токоприемника 38 скользит непосредственно по проводу. На рис. 19, а показан неизолированный подвес-фиксатор типа Ф-7, выполненный из трубы диаметром 32 мм. Подвес⁽ монтируется в рассечку поперечины с установкой натяжных изоляторов по обе стороны. В междупутье можно устанавливать и один изолятор на поперечине. Допускаемая нагрузка 5 кН. Другой вид неизолированного подвеса того же назначения — фиксатор Ф-6— закрепляется на поперечине с помощью бугеля или струнного зажима. В комплект включается натяжной изолятор ИП-1 (рис. 19, б). Допустимая нагрузка 5 кН.

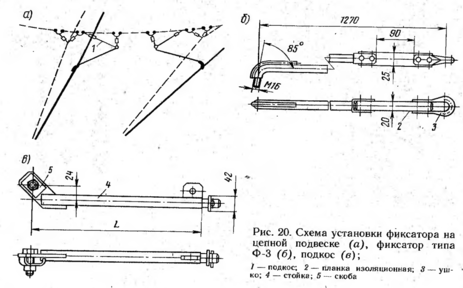

На цепной подвеске для закрепления точек отклонений провода, образующих зигзаг, и на кривых участках применяют фиксаторы Ф-3, устанавливаемые на гибкой поперечине с помощью подкоса (рис. 20). В точке подвешивания несущего троса расстояние от него до контактного провода определяется в зависимости от длины подвешиваемого пролета провода. Фиксатор сохраняет свои размеры для всех случаев подвески. Нужное расстояние получают применением соответствующей длины подкоса для пролетов разной длины.

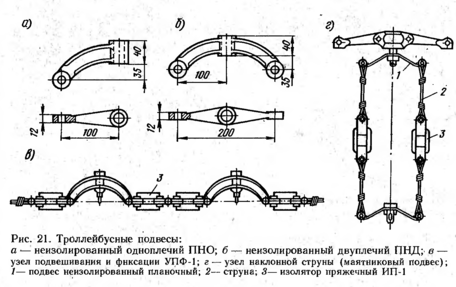

Троллейбусные подвесы изготавливают нескольких видов: подвес неизолированный двуплечий ПНД (рис. 21,6), подвес неизолированный одноплечий ПНО (рис. 21, а) и подвес неизолированный планочный.

Из двух двуплечих подвесов с включением между ними двух пряжечных изоляторов ИП-1 собирают узел подвешивания и фиксации контактных проводов троллейбуса УПФ-1 (рис. 21, в), а с включением одного планочного изолятора И-1,2 — узел УПФ-2. Для оттяжек применяют узел УФ-1, собранный из двух- и одноплечего подвеса с двумя изоляторами ИП-1, или узел УФ-2 с одним планочным изолятором И-1,2. Эти подвесы устанавливают на прямых и кривых участках при углах поворота до 4°. Такой подвес можно применить и при угле до 8°, если скорость движения не превышает 15 км/ч. Подвесы изготавливаются литыми из ковкого чугуна КЧ35-10 или сварными. Двуплечие подвесы должны выдерживать испытательную нагрузку 16 кН, а одноплечие — 8 кН. Недостатком подвеса является жесткость подвески провода.

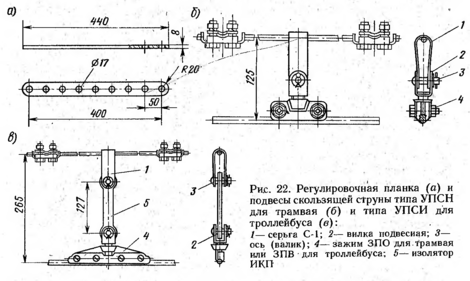

Если угол между контактными проводами и гибкой поперечиной менее 70°, то головка токоприема двуплечий подвес заменяют регулировочной планкой (рис. 22, а), выполненной из полосовой стали СтЗ размером 8X40X440.

Значительно лучшей эластичностью, обладает маятниковый подвес (рис. 21, г), имеющий наклонные струны с включенными в них изоляторами. Две равные шарнирно закрепленные струны обеспечивают параллельное перемещение нижней скобы при изменении наклона струны, а ось симметрии провода постоянно остается вертикальной. В зависимости от принятой длины пролета в точках крепления предусматривается максимальное изменение направления провода на угол 3°30'—5°. Маятниковые подвесы с успехом применяют и в сети трамвая. В этом случае для пропуска токоприемника в подвесе нижнюю скобу поворачивают вниз на 180°. Следует также учитывать постоянные изменения зигзага с тем, чтобы крайние отклонения провода не выходили за допустимые пределы.

В трамвайных и троллейбусных цепных подвесках и в подвесках полукомпенсированных используют подвесы скользящей струны, перемещающиеся вдоль продольно-несущего троса от температурных изменений длины провода. Трамвайный подвес (рис. 22, б) состоит из серьги и подвесного зажима, соединенных через подвесную вилку. Троллейбусный подвес УПСИ (рис. 22, в) аналогичен трамвайному, но между вилкой и серьгой включается изолятор.

На несущем тросе по обе стороны от подвеса устанавливают ограничители перемещения серьги, выполненные в виде специальных зажимов (рис. 23). Расстояние между ограничителями определяется температурными удлинениями провода. Наименьшее расстояние — между ограничителями на подвесах, соседних со средней анкеровкой, наибольшее — вблизи грузовых компенсаторов.

Узлы крепления цепной подвески. Выбор узла закрепления несущего троса цепной подвески зависит от материала троса и типа поперечной конструкции.

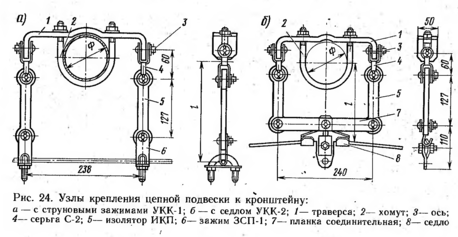

Для закрепления стального троса или стальной проволоки на трубе кронштейна можно применить узел УКК-1 (рис. 24; а). Размер хомута выбирают по диаметру трубы кронштейна Ф.

Для троса или провода из более мягких материалов (медных, бронзовых, биметаллических) применяют узел крепления УКК-2, закрепляют с помощью седла, плечи, которого смягчают угол изгиба троса в точке подвеса (рис. 25, б)'.

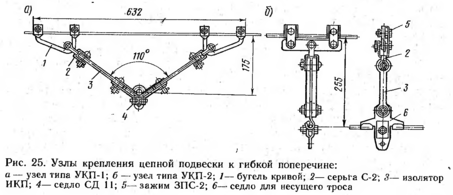

Узлы крепления цепной подвески к гибким поперечинам УКП-1 (рис. 25, а) и УКП-2 (рис. 25, б) представляют различные конструкции' узлов одного, назначения.

Вторая конструкция представляет упрощенный вариант с изготовлением седла штамповкой. В нижней части седла имеется отверстие для закрепления струны или подвески второго седла. В последнем случае перед использованием необходимо проверить соответствие общей нагрузки допустимому значению ее для изоляторов и других деталей.

Планка габаритная (рис. 26) предназначена для фиксирования установленного расстояния между проводами троллейбуса. Планку применяют как временную меру против схлестывания проводов в пролете, когда сильно ослаблено натяжение хотя бы одного из них или обоих либо оборвана поперечина и подвеска осталась на двойном пролете и т. д. После устранения причин, вызвавших установку планки, ее следует снять, так как, обладая сосредоточенной массой и неустойчивым положением, планка ухудшает токосъем и сама может быть причиной нового повреждения сети.

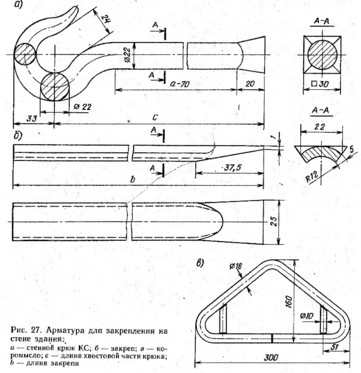

На стенах зданий подвеску крепят с помощью стенного крюка типа КС. Стенной крюк (рис. 27, а) расклинивают в отверстии четырьмя закрепами (рис. 27, б), располагаемыми по сторонам пирамиды хвостовой части крюка. Для крюка наименьшей длины КС-25 размеры а и в равны 230 и 165 мм, для стен с большим облицовочным слоем они увеличиваются на толщину облицовки.

Допускаемая нагрузка на крюк 7 кН. На большие нагрузки, но не превышающие 14 кН, применяют два крюка, связанные коромыслом (рис. 27, в). Для стен с облицовочным слоем толще 200 мм применяют специальные способы закрепления.

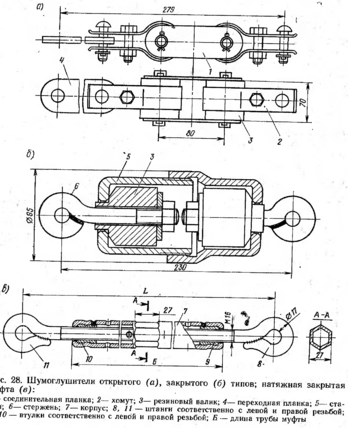

Защитой от передачи на стены шума служит шумоглушитель (рис 28, а). Шумоглушитель состоит из двух, соединенных между собой планками резиновых валиков, на которых гасятся звуковые колебания. На валики надеты хомуты, одним из которых шумоглушитель соединяется с тросом, а вторым через переходную планку — с крюком. В другой конструкции резиновые валики заключены в двух свинченных стаканах (рис. 28, б). Здесь более полно используется объем резиновых валиков.

Натяжение контактных проводов и тросовой системы регулируют с помощью натяжных закрытых муфт. Муфты изготавливают двух типов (рис. 28, в) — МНЗ-100 и МНЗ-3000 -¹ соответственно с ходом резьбы 100 и 300 мм. С одной стороны муфта имеет винт и гайку правой резьбы, а с другой — левой, что позволяет увеличивать или уменьшать ее длину, поворачивая корпус в ту или другую сторону. Закрытый корпус имеет в средней части шестигранную форму для работы гаечным ключом. Испытательная нагрузка на муфту, приложенная вдоль ее оси, 50 кН и допускаемая 12 кН.

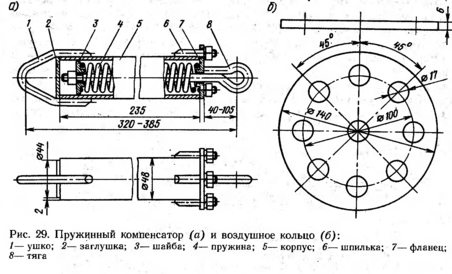

Часть фиксирующей поперечины, находящейся внутри кривого участка пути, может оказаться слабо натянутой и иметь большой провес, мешающий проходу пантографа. Постоянное натяжение этого участка можно получить, включив пружинный компенсатор у точки крепления поперечины. Пружинный компенсатор (рис. 29, а) представляет собой заключенную в стальной корпус пружину, работающую на сжатие. Длина пружины 215 мм, а в сжатом положении 138 мм, ход пружины 77 мм. Расчетное усилие, развиваемое полностью сжатой пружиной, 1650 Н. Наибольшее расчетное рабочее усилие 1300 Н. Пружинные компенсаторы включают и в анкерные тросы при анкеровке кронштейнов для смягчения удара, возникающего при обрыве закрепленных на кронштейне тросов и проводов.

В сложных сетевых узлах иногда встречается необходимость объединить в одной точке четыре и более элемента тросовой системы. Деталь, которой связывают все элементы, носит название воздушное кольцо (рис. 29, б); оно имеет восемь отверстий для подсоединения тросов и одно в середине для подвески воздушного кольца на струне к несущему тросу. Воздушное кольцо часто используют в случаях, когда нельзя установить опору в середине площади. В том месте, где должна быть опора, все тросы ввязывают в кольцо, образуя так называемый «паук», который фиксируют в плане двумя тросами, направленными под углом против равнодействующей силы от всех тросовых элементов. Для подвески «паука» на нужной высоте монтируют специальную несущую поперечину, к которой на струне закрепляют «паук».
