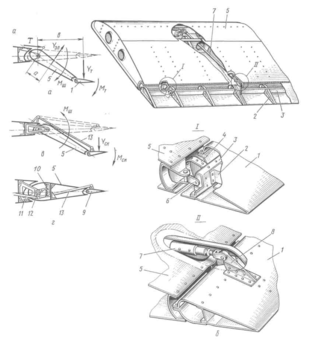

Рис. 3. Триммер. Конструкция триммера и узлов его навески и управления. Конструкция сервокомпенсаторов
6. Нагружается элерон (руль), как и другие подвижные части крыла (оперения), аэродинамическими силами и реакциями опор. Расчетная нагрузка элерона (руля)
пропорциональна его площади S, и скоростному напору q. По размаху элерона (руля) эта нагрузка распределяется пропорционально хордам, по хорде — по закону трапеции.
Для элерона
, а распределенная нагрузка
. Здесь К — коэффициент, задаваемый нормами прочности; / — коэффициент безопасности. На рис. 4.15, а показаны реакции в опорах:
— от воздушной нагрузки и
— от сил в тягах привода управления. Определить эти реакции для многоопорной балки — элерона можно, используя метод сил или уравнение трех моментов
На рис. 4, а показана схема сил, а на рис. 5, б — эпюры Q, M и Мк для секций элерона, конструкция которого рассматривалась выше (см. рис. 4.12). Из сказанного следует, что элерон как многопролетная балка от воздушной нагрузки и реакций на опорах Rqi работает на изгиб в плоскости, перпендикулярной плоскости хорд элерона, а в плоскости хорд — от реакций Rтi. Ha кручение элерон работает как балка, защемленная в плоскости тяг приводов управления. Скачки в эпюре Мк, равные Rixi, вызваны несовпадением оси жесткости (ОЖ) с осью вращения. Такой характер нагружения и работы элерона типичен для многоопорных конструкций элеронов.
Имея эпюры Q, M и Мк, можно подобрать сечения силовых элементов элерона. Расположение на близком расстоянии узлов навески 3 (см. рис. 4.12) с тягами приводов управления и сосредоточенного выносного груза позволяет рациональнее использовать материал в этой зоне, требующей большой жесткости на кручение. Силы Rqi и Rтi будут нагружать усиленные нервюры крыла и раздаваться ими на стенки лонжеронов и обшивку.

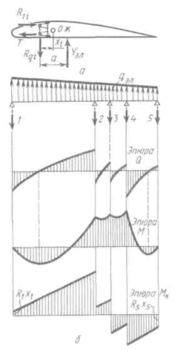

Рис. 4. Нагрузки на элерон и эпюры Q, M и Мк
Литература :
-
Конструкция самолетов, Г.И.Житомирский – Москва «Машиностроение» 1991 г. – с.144.
-
Конструкция самолетов, О.А.Гребеньков – Москва «Машиностроение» 1984 г. – с.87.
