Текст из файла (страница 2)

Рисунок 5. Выпарные аппараты: а - с центральной циркуляционной трубой; б - с выносной нагревательной камерой; 1 - корпус; 2 - нагревательные трубки; 3 - циркуляционная труба; 4 - сепаратор; 5 - отбойник.

Задача 1

Для скользящего резания при измельчении продуктов графически представить форму и два характера движения рабочих инструментов для заданных коэффициентов скольжения.

Характер движения:

Вращательный - 0,25

Поступательный - 0,8

Скользящее резание осуществляется лезвием, имеющим скос τ > φ или лезвием, имеющим тангенциальную относительно материала составляющую своего перемещения. При скользящем резании равнодействующая сил сопротивления R, а следовательно и сила резания всегда отклонены от нормали к лезвию на угол трения лезвия о материал φ. Этот угол принято называть углом скользящего резания, тангенс его - коэффициентом скользящего резания.

f' = tg

или еще можно записать - это отношение касательной силы T к нормальной

.

1) Вращательный характер движения

φ = arсtg 0,25 = 14,03^°

Для нахождения τ воспользуемся выражением f' = r * tg τ, где r - коэффициент пропорциональности, равный 0,176…0,325.

Принимая r равным 0,2, найдем

f' = r * tg τ = 0,25

tg τ = 0,125

τ = arсtg 0,125 = 7,12^°

Рисунок 6.

2) Поступательный характер движения

φ = arсtg 0,8= 38,66^°

Для нахождения τ воспользуемся выражением f' = r * tg τ, где r - коэффициент пропорциональности, равный 0,176…0,325.

Принимая r равным 0,2, найдем

f' = r * tg τ = 0,8

tg τ = 4

τ = arсtg 4= 75,96^°

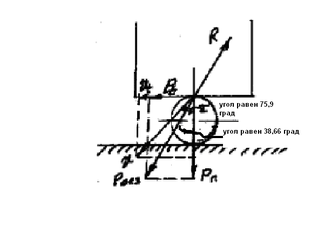

Рисунок 7

Задача 2

Составьте классификационную и конструктивную схему аппаратов для разделения неоднородных систем из твердых сыпучих материалов. Опишите принцип работы, отличительные конструктивные и эксплуатационные особенности аппаратов

Для разделения сыпучих твердых пищевых продуктов предназначены сортировки, магнитные сепараторы.

Сущность процесса сортировки заключается в разделении сыпучих материалов на группы (классы). Разделение может быть проведено как по размерам, так и по свойствам материалов, входящих в состав сыпучей системы.

Разделение частиц по их качеству принято называть собственно сортировкой, разделение по размерам - калибровкой, отделение от сыпучего продукта примесей - просеиванием. Сортировка применяется, например при подготовке зерна и различных круп к приготовлению пищи. В этом случае отсортировывают доброкачественное зерно и крупу от возможных примесей или неполноценных зерен. Калибровка осуществляется при подготовке овощей и плодов к дальнейшей переработке. Просеивание обязательно при подготовке к переработке таких продуктов, как мука, крахмал, сахарный песок, когда нужно от сыпучего продукта отделить инородные частицы.

Сортировки выпускаются пяти типоразмеров. Каждый типоразмер может быть выполнен в одно (С-1) или двухситовом (С-2) исполнении. Их технические характеристики приведены в таблице.

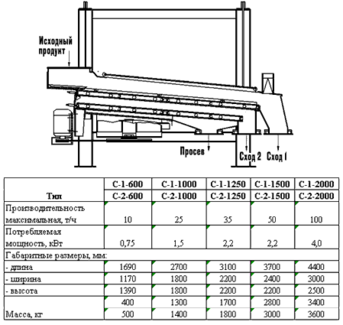

Рисунок 8. Принципиальная конструктивная схема и технические характеристики сортировок.

Они эффективно работают в различных операциях получения комбикорма, а именно, удаления посторонних примесей из зерна, контрольной классификации дробленой зерновой смеси, гранулированного, экспандированного и экструдированного комбикорма, мясокостной муки. Сортировки входят в состав линий шелушения ячменя и овса дробильно-сортировочных комплексов. В сравнении с другими просеивающими машинами сортировки отличаются простотой конструкции и высокой надежностью. Спиральная траектория движения материала по ситам обеспечивает высокую производительность и точность разделения. Сортировки бесшумны в работе, удобны в эксплуатации. Для исключения пылевыделения в окружающую среду имеют патрубок для присоединения к системе аспирации, при этом их герметичность дополнительно обеспечивается лабиринтными уплотнениями укрытий и резиновыми гофрированными рукавами на загрузочных устройствах. В качестве механических очистителей сит использованы резиновые шары.

Исходя из условий монтажа, сортировки выпускаются в двух вариантах: с опорной рамой и без нее. В последнем случае их подвеска осуществляется посредством канатов к перекрытиям зданий.

По способу получения магнитного поля сепараторы делятся на электромагнитные и сепараторы на постоянных магнитах. В свою очередь сепараторы на постоянных магнитах подразделяются по типу магнитных систем:

Ферритовые.

Из сплава. Sm-Co5.

Из сплава Nd-Fe-B.

Электромагнитные сепараторы отличает большая величина дальнодействия и напряженности поля на поверхности (около 1Тл) и невысокий градиент магнитного поля 0,01 Тл/см.

Сепараторы на ферритовых постоянных магнитах создают магнитное поле напряженностью 0,15Тл при его градиенте 0,02Тл/см.

Сепараторы с системами из постоянных магнитов типа Sm-Co5 характеризуются величиной напряженности магнитного поля 0,6Тл и градиентом магнитного поля 0,5Тл/см.

Сепараторы с системами на постоянных магнитах из сплава Nd-Fe-B отличает напряженность поля 0.8Тл при градиенте магнитного поля 0,6Тл/см.

Сепараторы для пищевой промышленности на постоянных магнитах из сплава Fe-Cr-Co не изготавливают в силу низкой коэрцитивной силы данных типов магнитов.

Магниты типа ЮНДК наоборот очень широко используются в пищевой и кондитерской промышленности, но не в составе сепараторов. Их используют как простую сборку магнитов навесного типа над пищевым материалом. Это обусловлено сроком начала их серийного производства в нашей стране (50 годы). Все остальные типы магнитов по времени появились значительно позднее.

По конструкции магнитные сепараторы подразделяются, как навесные, просыпные, барабанные и валковые.

3. Навесные магнитные сепараторы

Эти сепараторы представляют собой - источник постоянного магнитного поля, размещенный над потоком пищевого продукта (лотки, транспортеры). Навесные магнитные сепараторы по способу получения магнитного поля могут быть всех 6-ти выше приведенных типов (электромагнитные и на всех пяти типах постоянных магнитов). Навесные магнитные сепараторы отличает следующие достоинства:

отсутствие контакта с пищевым продуктом, что значительно облегчает их очистку (отсутствует нарастание пищевых продуктов на сепараторе),

высокое дальнодействие при определенной конструкции магнитной системы, что позволяет эффективно извлекать крупногабаритные магнитные предметы.

Этот тип магнитных сепараторов наиболее часто используется для защиты оборудования от попадания крупных магнитных предметов.

Однако для очистки пищевых продуктов навесные магнитные сепараторы малоэффективны, так как сепараторы с дальнодействующими магнитными системами характеризуется низкой силой притяжения (низким градиентом магнитного поля) мелких частиц из потока пищевого продукта. Навесные магнитные сепараторы с усиленной высоко градиентной магнитной системой не обладают достаточным дальнодействием, что приводит к необходимости его установки в поток пищевого продукта. Проходящий поток пищевого продукта, соприкасаясь с магнитным сепаратором, сталкивает уловленные магнитные примеси, возвращая их обратно в поток. Кроме того, в силу конструктивных особенностей сепаратора и малого размера и веса магнитных частиц извлечь их из-под большого слоя пищевого продукта не представляется возможным. В результате очищенными остаются только верхние слои пищевого продукта.

Таким образом, навесные магнитные сепараторы эффективны для защиты технологического оборудования и не предназначены для высококачественной очистки пищевых продуктов от магнитных примесей.

4. Просыпные или жидкостные магнитные сепараторы

Просыпные или жидкостные магнитные сепараторы по способу получения магнитного поля бывают только на постоянных магнитах ферритовых или редкоземельных. По внешнему виду она представляет собой конструкцию из труб или пластин, внутри которых собрана магнитная система. Сепараторы представляют собой магнитоактивную систему, сквозь которую просыпается или проливается поток пищевого продукта. Данный тип сепараторов отличает следующие достоинства:

Пищевой продукт, проходящий сквозь просыпной сепаратор - разрыхляется. Увеличивается эффективная площадь контакта между пищевым продуктом и сепаратором, что позволяет эффективно извлекать магнитные примеси из всего объема, проходящего материала.

Усиленная высоко градиентная магнитная система сепаратора позволяет надежно улавливать и удерживать частицы магнитных примесей.

Конструкция сепаратора в виде системы магнитоактивных труб не позволяет потоку пищевого продукта сбивать уловленные частицы. Частицы, уловленные поверхностью магнитоактивной трубы внутри которой размещена усиленная высоко градиентная магнитная система, под механическим воздействием потока пищевого продукта по поверхности трубы перемещается в ее нижнюю часть, где надежно удерживаются. При этом верхняя часть трубы защищает удерживаемые магнитные примеси от сбивания их потоком пищевого продукта.

Таким образом, просыпные или жидкостные магнитные сепараторы эффективны как для защиты технологического оборудования, так и для высококачественной очистки пищевых продуктов от магнитных примесей.

Барабанные магнитные сепараторы.

Барабанные магнитные сепараторы по способу получения магнитного поля могут быть всех 6-ти выше приведенных типов (электромагнитные и на всех пяти типах постоянных магнитов). Эти сепараторы представляют собой последний (приводной) валок транспортера с собранной внутри валка магнитной системой. Поступая на окончание транспортера, пищевой продукт с магнитными примесями падает с транспортера. Захваченные магнитной системой магнитные примеси - притягиваются к транспортерной ленте, а пищевой продукт попадает на другой транспортер либо в емкость. Захваченная магнитная примесь перемещается вниз валка транспортера, где ссыпается под своим весом в бункер приема магнитных примесей. В виду того, что расстояние от магнитной системы до верха проходящего потока пищевого продукта значительное, данный тип сепаратора не представляется возможным изготовить высоко градиентным. Поэтому данный тип сепаратора отличает, высокое дальнодействие и низкий градиент магнитного поля. Основная область применения барабанного сепаратора удаление крупных магнитных примесей и случайно попавших металлических предметов (болты, гайки и т.д.) при больших объемах проходящего пищевого продукта. Достоинство данного сепаратора то, что он является само очистным.

Таким образом, магнитные сепараторы барабанного типа эффективны для защиты технологического оборудования и не предназначены для высококачественной очистки пищевых продуктов от магнитных примесей.

5. Валковые магнитные сепараторы

Валковые магнитные сепараторы по способу получения магнитного поля бывают только на постоянных магнитах типа ферритовых или редкоземельных. Сепараторы представляют собой отдельный модуль, состоящий из вращающейся тонкостенной трубы, внутри которой собрана неподвижная высоко градиентная магнитная система, Модуль имеет системы подготовки материала к подаче, а также системы съема материала после разделения. Основное преимущество данного сепаратора - возможность глубокой очистки сепарируемых материалов. В данном типе сепараторов реализуется следующие достоинства:

Высокая эффективность очистки, недостижимая на навесных и барабанных сепараторах.

Система само очистки невозможная на просыпных сепараторах.

Определяющим недостатком и ограничением в применении данного типа сепараторов является его высокая цена.

Таким образом, валковые магнитные сепараторы эффективны как для защиты технологического оборудования, так и для высококачественной очистки пищевых продуктов от магнитных примесей.

Задача 1

Определить общее количество теплоты, которая отдается наружными поверхностями вертикально расположенного аппарата в окружающую среду за 1 час.

Форма аппарата - цилиндр

Характеристики
