К этой группе относятся электроды, предназначенные для устранения дефектов в чугунных отливках, а также электроды, используемые при ремонте вышедшего из строя оборудования и восстановления изношенных деталей. В ряде случаев электроды могут быть применены при изготовлении сварно-литых конструкций.
Технология холодной сварки и наплавки чугуна ведется без предварительного подогрева, с минимальным тепловложением короткими валиками протяженностью 25-60 мм с охлаждением каждого наложенного валика на воздухе до температуры не более 60°С. Электроды позволяют получать металл шва с заданными свойствами в виде стали, сплавов на основе меди, никеля, железноникелевого сплава и др.
Электроды для сварки высоколегированных сталей и сплавов
Различают две группы электродов, предназначенных для сварки высоколегированных сталей и сплавов на железоникелевой и никелевой основах:
-
электроды для сварки коррозионно-стойких материалов,
-
электроды для сварки жаростойких и жаропрочных материалов.
Согласно действующей классификации к высоколегированным сталям относят сплавы, содержание железа в которых более 45%, а суммарное содержание легирующих элементов не менее 10%. К сплавам на никелевой основе относят сплавы с содержанием никеля не менее 55%. Промежуточное положение занимают сплавы на железоникелевой основе.
В соответствии с ГОСТ 10052-75 электроды для сварки высоколегированных коррозионно-стойких, жаростойких и жаропрочных сталей и сплавов по химическому составу наплавленного металла и механическим свойствам металла шва и наплавленного металла классифицируются на 49 типов. Наплавленный металл значительной части электродов, регламентируется техническими условиями предприятий-изготовителей.
Химический состав и структура наплавленного металла электродов для сварки высоколегированных сталей и сплавов отличается — и иногда весьма существенно — от состава и структуры свариваемых материалов.
Основными показателями, решающими вопрос выбора таких электродов, является обеспечение основных эксплуатационных характеристик сварных соединений (механических свойств, коррозионной стойкости, жаростойкости, жаропрочности), стойкости металла шва против образования трещин, требуемого комплекса сварочно-технологических свойств.
Электроды для сварки высоколегированных сталей и сплавов имеют покрытие основного, рутилового и рутилово-основного видов. Скорость плавления, а следовательно и коэффициент наплавки электродов со стержнями из высоколегированных сталей и сплавов существенно выше, чем у электродов для сварки углеродистых, низколегированных и легированных сталей. Это свойство электродов обусловлено их низкой теплопроводностью и высоким электрическим сопротивлением.
Однако эти свойства обуславливают необходимость применения при сварке пониженных значений тока и уменьшения длины самих электродов. Сварка, как правило, производится постоянным током обратной полярности.
Электроды для сварки теплоустойчивых сталей
К группе электродов для сварки теплоустойчивых сталей (марок ЦУ-5, ЦЛ-17, ОЗС-11, ТМЛ-1У, ТМЛ-3У, ЦЛ-39, АНЖР-2 и др.) относятся электроды, предназначенные для сварки низколегированных и легированных теплоустойчивых сталей. (Теплоустойчивыми называются стали, работающие при повышенных температурах — до 550-600°С).
Основными характеристиками электродов являются химический состав наплавленного металла и механические свойства металла шва при нормальной температуре. При выборе электродов учитывают также максимальную рабочую температуру, при которой регламентированы показатели длительной прочности металла шва.
Согласно ГОСТ 9467-75 электроды для сварки теплоустойчивых сталей по показателям химического состава и механических свойств наплавленного металла и металла шва классифицированы на девять типов: Э-09М, Э-09МХ, Э-09×1М, Э-05×2М, Э-09×2М1, Э-09×1М1НФБ, Э-10×3М1БФ, Э-10×5МФ. Электроды могут иметь рутиловое и основное покрытие.
Вместе с тем, при сварке теплоустойчивых сталей применяют электроды, не регламентированные ГОСТ 9467-75, основным назначением которых является сварка других классов стали (например, электроды АНЖР-1, предназначенные, главным образом, для сварки разнородных сталей).
Сварку теплоустойчивых сталей в большинстве случаев выполняют с предварительным подогревом и последующей термообработкой.
3. Оборудование для обработки материалов
Для размола и классификации рудо-минералов широко применяют хорошо механизированные или автоматические линии размольно-селарационных установок. Работая под разрежением, они почти полностью устраняют пылевыделение в агрегатах и соединениях трубопроводов. Хорошая работа размольно-сепарационых установок требует точной регулировки всех агрегатов потоков воздуха, как по скорости, так и по количеству. Почти все установки индивидуальны, так как на каждом заводе вносятся в схему и конструкцию этих установок дополнения и усовершенствования. На рис. приведена принципиальная схема размольно-сепарационной установки.
Подлежащий размолу материал после дробления и утки поступает с помощью питателя 1,через полую цапфу 2 в шаровую мельницу 3. Измельченный продукт через вторую полую цапфу подается воздушным потоком в классификатор 4, где происходит разделение на крупную и мелкую фракцию. Крупная фракция возвращается в мельницу по трубе 5, а мелкая улавливается циклонами 6 я 7, установленными последовательно, откуда через мигалку 8 попадает в бункер готового материала 9. Поток воздуха с пылевидной фракцией дополнительно очищается в многорукавном фильтре 10, после чего выбрасывается в атмосферу. Воздушный поток создается центробежным пылевым вентилятором высокого давления 11, установленным в конце технологической линии, что обеспечивает работу всех агрегатов и соединений установки под разрежением. Готовый материал через весовой дозатор 12 попадает на транспортер 13 и направляется в смеситель.
Размол материалов
В качестве размольных механизмов используют главным образом шаровые мельницы промышленного изготовления. Они бывают различной конструкции и производительности. В табл. 11 приводятся данные шаровых мельниц, наиболее часто применяемых в электродных цехах.

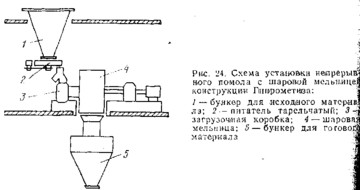

Установка непрерывного помола с шаровой мельницей конструкции Гипрометиза показана на рис. 24
Мельница предназначена для обработки руд, минера лов и ферросплавов.
При размоле ферромарганца в мельницу необходим! подавать инертный газ из расчета 1 м3/ч.
Материал из бункера с помощью питателя через цагфу попадает в шестигранный барабан. Внутри барабан! установлены броневые плиты, в которых имеются щеля. На пяти гранях из шести установлены сетки. Мелки! материал, прошедший через сетки, поступает в бункер готовой продукции, а непрошедший возвращается в размольный барабан:
Производительность, кг/ч. 300
Электродвигатель. А-52
Мощность электродвигателя, кВт. 4,5
Число оборотов электродвигателя, об/мин 950
Питатель тарельчатый. АО-31
Мощность электродвигателя, кВт 0,6
Число оборотов электродвигателя, об/мин 1410

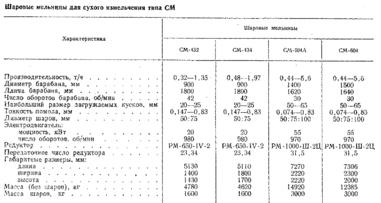

В табл. приведена техническая характеристика шаровых мельниц типа ШМ.
Вибрационные сита (грохоты электромагнитные вибрационные)
Характеристика | Вибрационные сита | |||
Гипрохим | С-265 | С-265а | СМ-402 | |
Размер сита, мм ... . Число сит Число колебаний в минуту Амплитуда колебаний, мм. Мощность электродвигателя, кВт Масса грохота, кг ... . | 385x1470 3 3000 До 3 1,2 700 | 700x1000 1 3000 До 3 0,9 182 | 700X1000 2 3000 До 3 0,9 246 | 600x1000 1 3000 0,5—1,0 0,9 530 |
Вибрационные сита:
Завод | Славянский | |
Характеристика | Куйбышевгид- | завод |
ростроя | ||
200—400 | 200—400 | |
0,5 | 0,6 | |
2800 | 3000 | |
Мощность электродвигателя, кВт . . . | 0,4 | 0,5 |
Габаритные размеры, мм: | 1400 | 1810 |
730 | 775 |
Схема вибрационного сита завода Куйбышевгидростроя: 1 - труба для питания сита; 2 — труба для выхода готового материала; 3 — труба для возврата отсевов; 4 — короб сита с сеткой №40; 5 —рессорная опора; 6 — электровибратор с мотором.
Установка для обработки ферросплавов мокрым способом
На некоторых предприятиях применяется мокрый способ обработки ферросплавов. В установку для обработки ферросплавов мокрым способом входит следующее оборудование (рис. 27).
-
Шаровая мельница 2ШМ-0.
-
Питатель ПЛ-1.
-
Центрифуга фильтрующая типа ТН-800Н:**
Диаметр ротора, мм. 800
Высота ротора, мм 400
Емкость ротора, м3 0,09
Число оборотов ротора, об/мин 1250
Масса загрузки, кг 180
Электродвигатель АОП-42-4
Мощность электродвигателя, кВт . 2,8
Габариты, мм:
Длина 1600
Ширина 1245
Высота 1020
Масса, кг 910
Оборудование для изготовления стержней
Для изготовления стержней электродов применяют правильно-отрезные станки, которые делятся на две группы: с «летучими» ножами и гильотинными.
Правильно-отрезные станки имеют: мотовило (с постоянным барабаном или регулируемым и наклонным), правящий барабан (рис. 30) с пятью или семью твердосплавными (ВК-б или чугун перлитный) сухарями с числом оборотов 3000-7000 в минуту и режущим устройством, которое не определяет группу станка.

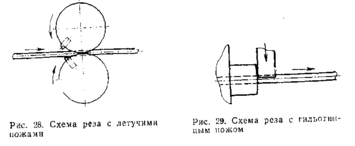

Рис. Схема правильного барабана: / — сухари
Правильно-отрезные станки с летучими ножами проще, обычно более производительны, но на них трудно получить чистый перпендикулярный рез и строго постоянную длину стержня. Они рассчитаны для правки и рубки малоуглеродистой стали.
Правильно-отрезные станки с гильотинным ножом обычно предназначены для рубки и правки стержней из любой стали — малоуглеродистой, высоколегированной и из цветных металлов, практически любой длины.
Техническая характеристика станков
Станки | ||||||||
Характеристика | ||||||||
ПОС-1 | ОСЗ-МД | ОСЗ | ИО-3213 | |||||
Диаметр проволоки, мм . , . | 3—6 | 2—3 | 4—6 | 2—6 | ||||
Длина стержня, мм .... | 225—450 | 250 и 350 | 450 | 450 | ||||
Производительность, м/мип | 58—100 | 56 | 81 | 58—100 | ||||
Число оборотов правильного | ||||||||
барабана, об/мин | 4680 | 4800 | 5000 | 4700 | ||||
Мощность двух электродвига | ||||||||
телей, кВт | 8,5 | 1,6 | 6,2 | 9,0 | ||||
Габаритные размеры, мм; | ||||||||
длина | 1600 | 1920 | 1200 | 1740 | ||||
ширина | 660 | 600 | 845 | 772 | ||||
высота | 1200 | 1150 | 1170 | 1305 |
Рез стержней чистый, длина одинаковая (в пределах 2 мм). Значительные преимущества правильно-отрезных станков с гильотинным резом способствуют их широкому применению.
