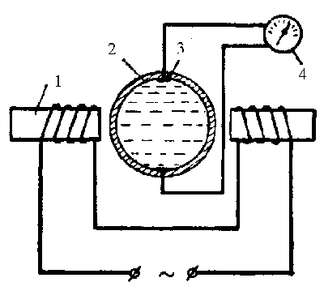

Схема индукционного расходометра. 1 - магнитопровод; 2 - трубопровод; 3 - электроды; 4 - измерительный прибор.
Индукционные расходометры имеют ряд достоинств:
результаты измерения не зависят от распределения скоростей в сечении;
отсутствуют дополнительные гидравлические потери в трубопроводе;
возможность применения для измерения загрязненной жидкости.
Выпускаемые отечественной промышленностью индукционные расходометры ИР-1 и ИР-1М позволяют измерять расходы в трубопроводах диаметром до 0,3 м с точностью до 0,5 %.
Список литературы
-
Лукас В. А. ТАУ. -М.: Недра, 1990, 416 с.
-
Юревич Е. И. ТАУ. Энергия, Ленинград, 1975, 416 с.
-
ТАУ. Под ред. Воронова А. А. ч.1. -М.: Высш. шк., 1986, 367 с.
-
Ван Трис Г. Теория обнаружения, оценок и модуляции. Том 1. Пер с англ. под ред. Проф. Тихонова В. И. -М.: Сов. Радио, 1972, 744 с.
-
Клюев А. С. Автоматическое регулирование. М., Энергия, 1973.
-
Иванов А. А. ТАУР. М., Недра, 1970, 352 с.
-
ТАУ. Ред. Нетушил А. В. М., Высш. шк., 1976, 400 с.
-
Петров И. К. Технологические измерения и приборы в пищевой промышленности. М.: Пищ. пром-ть, 1985. 343с.
-
Сосин О.М. Основы автоматизации технологических процессов и производства. М.: Издательский центр «Академия»,2007. 240с.
