124347 (577710), страница 4

Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 4)

Около 30% всех пластиков, используемых для упаковки – это ПЭНД. Это наиболее широко используемый пластик для бутылок, из-за его низкой стоимости, простоты формования, и отличных эксплуатационных качеств, для многих областей применения. В его естественной форме ПЭНД имеет молочно-белый, полупрозрачный вид, и таким образом, не подходит для областей применения, где требуется исключительная прозрачность.

Один недостаток использования ПЭНД в некоторых из областей применения – его тенденция к растрескиванию под напряжением при взаимодействии внешней среды, определяемая как разрушение пластикового контейнера при условиях одновременного напряжения и соприкосновения с продуктом, что в отдельности не приводит к разрушению. Растрескивание под напряжением при взаимодействии внешней срды в полиэтилене соотносится с кристалличностью полимера.

ПЭВД – это наиболее широко применяемый упаковочный полимер, соответствующий примерно одной трети всех упаковочных пластиков. Из-за его низкой кристалличности, это более мягкий, более гибкий материал, чем ПЭНД. Это предпочитаемый материал для пленок и сумок, из-за его низкой стоимости. ПЭВД отличается лучшей прозрачностью, чем ПЭНД, но все же не обладает кристальной чистотой, которая желательна для некоторых областей применения упаковок.

ПП – полипропилен. Прекрасная прозрачность (при быстром охлаждении в процессе формообразования), высокая температура плавления, химическая и водостойкость. ПП пропускает водяные пары, что делает его незаменимым для "противозапотевающей" упаковки продуктов питания (хлеба, зелени, бакалеи), а также в строительстве для гидро-ветроизоляции. ПП чувствителен к кислороду и окислителям. Перерабатывается методом экструзии с раздувом или через плоскощелевую головку с поливом на барабан или охлаждением в водяной бане. Имеет хорошую прозрачность и блеск, высокую химическую стойкость, особенно к маслам и жирам, не растрескивается под воздействием окружающей среды.

ПВХ – поливинилхлорид. В чистом виде применяется редко из-за хрупкости и неэлостичности. Недорог. Может перерабатываться в пленку методом экструзии с раздувом, либо плоскощелевой экструзии. Расплав высоковязкий. ПВХ термически нестабилен и коррозионно активен. При перегреве и горении выделяет высокотоксичное соединение хлора – диоксин. Широко распространился в 60-70е годы. Вытесняется более экологичным полипропиленом.

Обработка Современный промышленный способ получения этилена состоит в его выделении методом глубокого охлаждения и фракционирования из газовых смесей, образующихся при процессах пиролиза или крекинга нефти, а также при коксовании каменного угля.

Полимер этилена – полиэтилен – представляет собой высокомолекулярный парафин общей формулы [—СН₂— СН₂— — СН₂—] и линейного строения. Это — термопластичный полимер.

Сочетание таких свойств, как химическая стойкость, механическая прочность, морозостойкость и стойкость к радиоактивным излучениям, чрезвычайно низкая газопроницаемость и водопоглощение, малый объемный вес (0,92-0,96), делает полиэтилен незаменимым материалом в ряде областей техники, в том числе и в строительстве.

До 1954 г. полиэтилен получали только при высоком давлении (до 2500 атм) и температуре до 180°С с использованием кислорода в качестве инициатора процесса полимеризации. В последние годы полиэтилен стал производиться тремя методами: старым – при высоком давлении и новыми – при низком давлении (1-5 атм) и температуре до 60°С с использованием в качестве катализатора органических солей тяжелых металлов и при среднем давлении (35–40 атм) и температуре 125-150°С с использованием в качестве катализатора окислов металлов. Катализаторы не входят в состав образующихся полимеров и лишь участвуют в промежуточных этапах полимеризации, ускоряя ее. В отличие от катализаторов инициаторы по окончании процесса остаются в составе полимеров.

Полиэтилен, полученный при низких давлениях, отличается от полиэтилена, синтезированного при высоком давлении, большей плотностью, прочностью, жесткостью и повышенной теплостойкостью. Полиэтилен высокого давления — материал более мягкий и эластичный.

Для выпуска полиэтилена низкого давления не требуется сложной аппаратуры и разветвленного компрессорного хозяйства. Производство полиэтилена высокого давления имеет то преимущество, что оно не нуждается в синтезе катализатора, в очистке полученного полимера от остатков катализатора а в регенерации растворителей. Технология полиэтилена высокого давления отличается сложностью технического, аппаратурного оформления.

Полиэтилен – один из наиболее полезных и важных пластических материалов. Детали электронных устройств, покрытие картонных молочных пакетов, упаковочные пленки и игрушки – вот далеко не полный перечень того, что делают из полиэтилена.

13

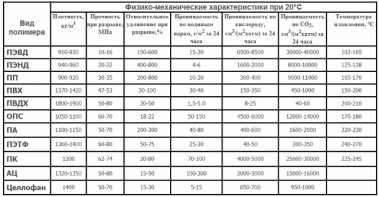

Характеристики

Список файлов ответов (шпаргалок)
