Абсолютная тестность механической характеристики
Электромагнитная постоянная времени
Для расчетных параметров были составлены математические модели системы ПЧ-АД с законом управления
(рис 4) и законом оптимального управления потоком (рис5). В качестве регулятора напряжения принят пропорциональный регулятор. Как будет показано далее, такой выбор удовлетворяет поставленным условиям и не требует сложных технических решений при его реализации.

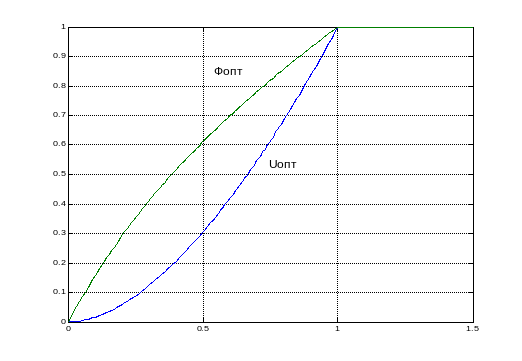

На рис. 6 представлены графики напряжения и потока в относительных единицах в системе оптимального управления при пуске.
Рисунок 6 Зависимости оптимального изменения потока и напряжения
Как видно характер изменения совпадает с рис 1.
На рис 7 приведены зависимости изменения от времени тока ротора и скорости для разомкнутой системы и системы оптимального управления.
Анализируя полученные зависимости можно отметить исходный характер пускового тока для обоих систем, однако в установившемся режиме работы ток в роторе
для оптимальной системы управления
20 % ниже чем 6 разомкнутой.
Потери при пуске АД определяются по формуле
Используя метод трапеций по данным, полученным в процессе моделирования в пакете MATLAB определены численные значения интегралов данных функций
а) в системе оптимального по минимуму потерь управления
б) в разомкнутой системе

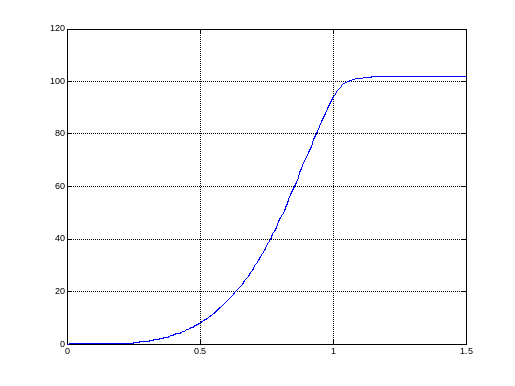

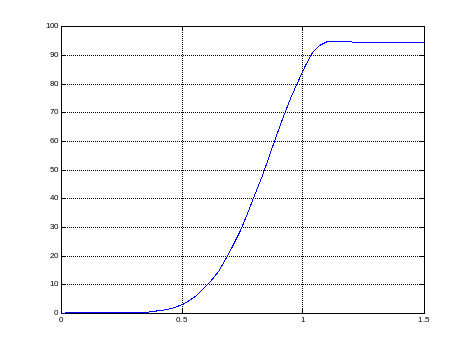

Рисунок 7. Зависимости скорости от времени
а) в системе оптимального по минимуму потерь управления
б) в разомкнутой системе

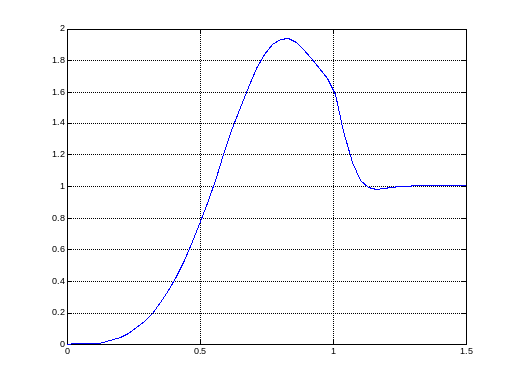

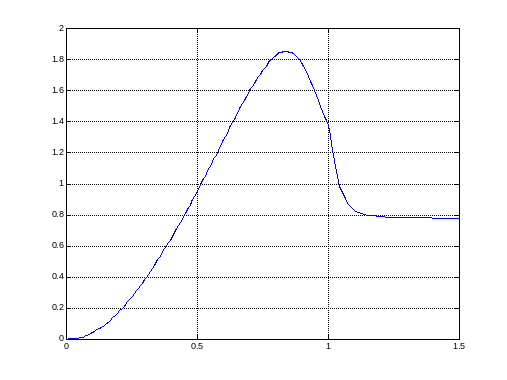

Рисунок 8. Зависимости тока ротора от времени
Выразим теперь в относительных единицах переменные потери в АД под уравнения:
В связи с тем, что ток есть квадратная функция в системе оптимального управления переменные потери снижаются приблизительно на 40 %.
Рисунок 9. Разомкнутая система ПЧ-АД с законом управления
Рисунок 10. Система оптимального по минимуму потерь управления частотно регулируемого электропривода
