Текст из файла

Содержание

1. Идеализированная кривая прессования

2. Горячее прессование

Список литературы

1. Идеализированная кривая прессования

Прессование является одной из ключевых операций технологии получения изделий из металлических и других порошков. Для проектирования технологического процесса прессования, конструирования оснастки и выбора оборудования необходимо определить зависимость между давлением прессования и достигаемой плотностью используемого порошкового материала. Получаемые в результате таких испытаний кривые называются кривыми уплотнения. Для их определения проводят эксперименты по прессованию порошков в цилиндрической матрице.

Идеализированная кривая процесса уплотнения порошка имеет три характерных участка. Наиболее быстро плотность упаковки частиц нарастает на первой стадии (участок 1), когда частицы перемещаются относительно свободно, занимая близлежащие, пустоты; одновременно происходит разрушение арок. К концу этой стадии частицы оказываются уложенными максимально плотно, и появляется горизонтальный участок 2.

Здесь сопротивление частиц сжатию велико, и несмотря на возрастание давления порошок некоторое время не уменьшает своего объема, так как частицы не перемешиваются относительно друг друга и испытывают лишь упругую деформацию. Когда давление прессования превысит сопротивление сжатию порошкового тела, начинается пластическая деформация частиц (третья стадия процесса уплотнения, выражаемая участком 3). Чем пластичнее металл, тем при более низких давлениях прессования начинается уплотнение порошка за счет деформации его частиц. Для хрупких материалов, у которых пластическая деформация отсутствует, наступление третьей стадии невозможно, и при соответствующем возрастании давления частицы разрушаются.

В настоящее время разработан новый метод экспериментального определения кривых уплотнения порошковых материалов, исключающий влияние трения между порошком и стенками матрицы. Идеализированные кривые уплотнения могут быть использованы при расчетах усилий прессования изделий с разной высотой, а также при теоретическом анализе распределения плотности в порошковых прессовках.

В процессе прессования между порошком и стенками матрицы возникают силы трения, препятствующие уплотнению. Действие сил трения приводит к необходимости повышать давление прессования, а также является причиной неравномерности плотности в изделиях. Величина сил трения увеличивается с ростом плотности и высоты прессовок. Соответственно, увеличивается необходимое давление, которое в случае одностороннего прессования можно рассчитать по формуле:

p_пр = p_пр^ид (1 + 4fh_пр / d_пр), (1)

где - коэффициент трения; f - коэффициент бокового давления; h_пp, d_пp - высота и диаметр прессовки; p_пр^ид - идеализированное давление прессования до заданной плотности, определяемое при отсутствии трения.

При выводе формулы (1) принималось, что боковое давление определяется из соотношения:

p_бок = fp_пp, (2)

В литературе отсутствуют сведения по определению идеализированного давления прессования в функции плотности для порошковых материалов и не приводятся соответствующие идеализированные кривые уплотнения. Отсутствие этих данных затрудняет проведение расчетов по формуле (1).

В основу метода нахождения идеализированного давления прессования до заданной плотности и построения идеализированных кривых уплотнения положен подход Л.А. Шофмана, использованный им для исключения влияния трения при определении сопротивления деформации из испытаний цилиндрических образцов на сжатие.

Суть данного метода состоит в экспериментальном определении давления прессования, необходимого для достижения фиксированной относительной плотности ρ_отн (величина равная отношению плотности прессовки к плотности материала, из которого она изготовлена), для образцов с разной массой m. В результате экстраполяции полученной зависимости p_пp=f(m) до значения m=0 находится величина р_пр^ид для данного значения плотности. После повторения экспериментов для других значений плотности, устанавливается идеализированная кривая уплотнения р_пр^ид=f(ρ_отн). Ниже рассматривается применение этой методики для порошков железа и меди.

В указанных экспериментах использовался порошок железа марки ПЖР 3.200.28 (ГОСТ 9849-86). Распределение частиц порошка по фракциям характеризуется значениями d₁₀=41,13, d₅₀=84,34, d₉₀=120,17 мкм. Насыпная плотность порошка равна 3,388 г/см³. Плотность утряски составляет 3,702 г/см³.

Для экспериментов использовался также электролитический порошок меди марки ПМС-1 (ГОСТ 4960-75). Распределение частиц порошка по фракциям характеризуется значениями d₁₀=17,51, d₅₀=38,43, d₉₀=76,95 мкм. Насыпная плотность порошка равна 2 г/см³. Плотность утряски составляет 2,486 г/см³.

Для построения идеализированных кривых уплотнения применяли навески порошков трех масс: m, m/2, m/4. Прессование осуществляли в цилиндрической матрице диаметром 16,8 мм при изменении давления прессования в диапазоне 100-800 МПа с шагом 100 МПа. Масса базовой навески порошка железа m_Fe принималась равной 22 г, что обеспечивает получение в беспористом состоянии высоты прессовки h_пp=12,63 мм и отношение высоты к диаметру - h_пp/d_пp=0,75. В случае пористости образца равной 0,5 для данной навески имеем: h_пp=25,21 мм и h_пp/d_пp=1,5. Для образцов меньшей массы соответствующие значения будут еще ниже, как показано в табл. 1.

Таблица 1. – Значения h_пp/d_пp для прессовок из порошков железа и меди разной массы в зависимости от пористости

Таким образом, практически во всех случаях отношение h_пp/d_пp было меньше единицы. Поэтому можно предположить, что изменение пористости прессовок по высоте было незначительным. Чтобы сохранить соотношения размеров образцов, приведенные в табл. 1, массу базовой навески порошка меди определяли по формуле:

m_Cu = m_Fe (ρ_Cu / ρ_Fe), (3)

где ρ_Cu, ρ_Fe - плотности порошков меди и железа. В результате расчета по формуле (3) было получено значение m_Cu =25 г.

На рис. 1 представлены кривые уплотнения прессовок разной массы из порошков железа и меди. Как и ожидалось, с увеличением массы прессовок давление, необходимое для достижения заданной плотности, растет. Соответственно, плотность прессовок разной массы, спрессованных одинаковым давлением, получалась различной. Поэтому, с целью дальнейшего использования экспериментальных данных, применялась их интерполяция с помощью степенной и экспоненциальной функций. Результирующие формулы приведены в табл. 2.

Таблица 2. – Зависимости, аппроксимирующие кривые уплотнения порошков железа и меди

б

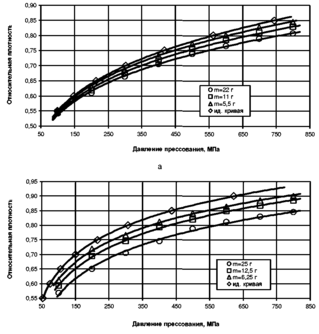

Рис. 1 - Кривые уплотнения трех навесок разной массы и идеализированная кривая уплотнения: а - для порошка железа; б - для порошка меди

По формулам из табл. 2 для порошков железа и меди рассчитывали давление, необходимое для достижения относительной плотности ρ_отн=0,55; 0,6; 0,65; 0,7; 0,75; 0,8 и 0,85. По полученным данным строили графические зависимости давления прессования, необходимого для достижения определенной плотности, от массы навески порошка. Расчетные значения для порошков железа и меди показаны на рис. 2.

б

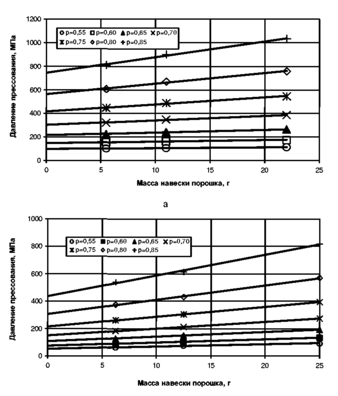

Рис. 2 - Давление прессования, необходимое для уплотнения до фиксированной плотности, в зависимости от массы навески: а - для порошка железа; б - для порошка меди

Из рис. 2 следует, что экспериментальные данные каждой серии можно аппроксимировать прямыми линиями. Наклон прямых увеличивается с ростом относительной плотности. Это свидетельствует о возрастании влияния сил трения с повышением степени уплотнения образца, что связано с увеличением коэффициента бокового давления при росте плотности. Продлив прямые до пересечения с осью ординат, что соответствует равенству нулю массы навески порошка, находили идеализированные значения давления прессования, соответствующие принятому набору величин относительной плотности. Эти данные были использованы для построения идеализированных кривых уплотнения для порошков железа и меди, которые показаны на рис. 1. Идеализированные кривые расположены несколько выше реальных кривых уплотнения, полученных в условиях влияния контактного трения на процесс уплотнения.

Данная методика определения кривых уплотнения порошковых материалов позволяет исключить влияние трения между порошком и стенками матрицы. Идеализированные кривые уплотнения могут быть использованы при расчетах давления прессования, а также в теоретическом анализе распределения плотности в порошковых прессовках.

2. Горячее прессование

Горячее прессование осуществляется в закрытых пресс-формах при повышенных и высоких температурах и возрастающем до заданной величины давлении. С повышением температуры уменьшается величина давления, необходимого для уплотнения порошка.

Метод горячего прессования позволяет получать изделия из порошков, не поддающихся формованию или спеканию обычными способами. При горячем прессовании увеличение контакта между частицами достигается:

1) за счет их деформации внешними силами;

2) собственной температурной подвижностью атомов.

При горячем прессовании можно получить материал плотностью, приближающейся к теоретической, и со свойствами компактных металлов.

Механические свойства материала повышаются с ростом прилагаемого давления до достижения 100%-ной плотности. При дальнейшем повышении давления свойства практически не изменяются. Чем выше температура, тем ниже давление, при котором достигается постоянство свойств изделий. Давление, необходимое для получения изделий определенной плотности, при высоких температурах составляет 0,1–0,2 давления холодного формования.

Горячее прессование осуществляется преимущественно на гидравлических прессах. Оно производится в пресс-формах, изготовляемых из жаропрочных сплавов (для низких температур прессования – до 1000°С), либо из графита для высокотемпературного прессования.

При горячем прессовании совмещаются процессы формования и спекания изделий в пресс-формах, нагреваемых до нужной температуры (как правило, - до реализации пластических свойств материалов). Стадийность процессов, происходящих при горячем прессовании, во времени можно проиллюстрировать рисунком 3, где имеется три основных стадии:

1. До 90 % от максимально достижимой плотности реализуется сдвиг и скольжение частиц относительно друг друга;

2. Граничное скольжение частиц и объёмная деформация;

3. Объёмная деформация.

Рисунок 3. – Процессы, происходящие при горячем прессовании.
