В области измерения параметров ионизирующих излучений применяются 14 государственных эталонов: 9 во ВНИИМ, 5 во ВНИИФТРИ.

Эталоны предназначены не только для воспроизведения единицы физической величины, но и для передачи ее размера другим эталонам и рабочим средствам измерений. Под передачей размера единицы величины понимается приведение размера величины, хранимой средством измерений, к размеру единицы, воспроизводимой эталоном. Эта процедура осуществляется при поверке средств измерений.

Поверка средств измерений – установление органом государственной метрологической службы (или другим официально уполномоченным органом, организацией) пригодности СИ к применению на основе экспериментально определяемых метрологических характеристик и подтверждения их соответствия установленным обязательным требованиям.

Поверке подвергают СИ, подлежащие государственному метрологическому контролю и надзору и используемые в здравоохранении, охране окружающей среды, обеспечении безопасности труда, обороны, в торговых, банковских, почтовых операциях, при испытаниях контроля качества продукции и в других важных сферах деятельности.

При поверке рабочих средств измерений используют эталон, как правило, рабочий эталон, а процедура проведения поверки регламентируется обязательными требованиями, которые устанавливаются нормативными документами по поверке. В качестве таких документов используются либо методические указания по поверке, либо государственные (национальные) стандарты. Например, ГОСТ 8.355-79. «Радиометры нейтронов. Методы и средства поверки».

Общие вопросы организации и проведения поверки регламентируются Правилами по метрологии Государственной системы обеспечения единства измерений (ГСИ). Например, «ПР 50.2.006-94. Правила по метрологии. Порядок проведения поверки средств измерений».

Проводят поверку специально обученные специалисты, аттестованные в качестве поверителей органами Государственной метрологической службы.

Результаты поверки средств измерений, признанных годными к применению, оформляют выдачей свидетельства о поверке, нанесением поверительного клейма на приборы или в техническую документацию (паспорт) прибора. Поверку СИ могут проводить также метрологические службы юридических лиц, аккредитованные на право поверки средств измерений в государственных метрологических органах.

Поверка подразделяется на первичную (при выпуске средств измерений), периодическую (при их эксплуатации), внеочередную, инспекционную (при различных проверках), комплектную (всей измерительной установки или системы целиком), поэлементную (отдельных элементов установки или системы), выборочную (отдельных экземпляров средств измерений).

Передача размера единицы от эталона к рабочим средствам измерений регламентируется поверочными схемами.

Поверочная схема для СИ – нормативный документ, устанавливающий соподчинение средств измерений, участвующих в передаче размера единицы от эталона к рабочим средствам измерений, с указанием методов и погрешности при передаче. Различают государственные (на все средства измерений данной величины в стране) и локальные поверочные схемы (на средства измерений в регионе, отрасли, предприятии). Требования к поверочным схемам определены стандартом ГСИ «ГОСТ 8.061-80. Поверочные схемы. Содержание и построение».

В качестве примера стандарта на поверочную схему для средств измерений конкретного типа можно привести Межгосударственный стандарт ГСИ «ГОСТ 8.033-96. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».

Средства измерений, не входящие в сферу государственного метрологического контроля, могут подвергаться калибровке.

Калибровка СИ – совокупность операций, устанавливающих соотношение между значением величины, полученным с помощью данного СИ и соответствующим значением величины, определенной с помощью эталона, с целью определения действительных метрологических характеристик этого СИ. Результаты калибровки позволяют определять: действительные значения измеряемой величины; поправки к показаниям средств измерений; погрешность средств измерений.

Результаты калибровки удостоверяются калибровочным знаком, наносимым на СИ, или сертификатом о калибровке. Калибровке присущ ряд особенностей по сравнению с поверкой. Это добровольная процедура и она может выполняться любой метрологической службой. При этом аккредитация на право калибровки также является добровольной (не обязательной) процедурой.

Отмеченные особенности калибровки являются следствием разгосударствления процессов контроля за метрологической исправностью средств измерений – отказом от их всеобщей обязательности поверки.

Хотя калибровка может проводиться любой метрологической службой и является добровольной процедурой, для ее проведения необходимы определенные условия. Основное из них – прослеживание измерений, т.е. обязательная передача размера единицы от эталона к калибруемому рабочему средству измерений.

Для организации работ по калибровке в РФ создана Российская система калибровки (РСК), в которую входят государственные научные метрологические центры, органы ГМС, метрологические службы юридических лиц, объединенные целью ОЕИ в сферах, не подлежащих государственному метрологическому контролю и надзору.

Российская система калибровки базируется на следующих принципах: обязательность передачи размеров единиц от государственных эталонов к рабочим СИ; профессионализм и техническая компетентность; самоокупаемость.

2 Вихретоковые преобразователи

Вихретоковые преобразователи (вихретоковые датчики) предназначены для бесконтактного измерения вибрации перемещения и частоты вращения электропроводящих объектов. Они применяются для диагностики состояния промышленных турбин, компрессоров, электромоторов. Наиболее часто объектом контроля является осевое смещение и радиальная вибрация вала ротора относительно корпуса.

Вихретоковый преобразователь (eddy current probe) состоит из бесконтактного вихревого пробника, удлинительного кабеля и электронного блока (рис.1). Преобразователь часто называют вихретоковой датчиковой системой. Вихревой пробник представляет собой металлический зонд с диэлектрическим наконечником (в который заключена катушка) на одном конце и отрезком коаксиального кабеля на другом. С помощью коаксиального удлинительного кабеля пробник подключается к электронному блоку.

Электронный блок вырабатывает сигнал возбуждения пробника и осуществляет выделение информативного параметра. Выходным сигналом является электрический сигнал, прямо пропорциональный расстоянию от торца вихревого пробника до контролируемого объекта.

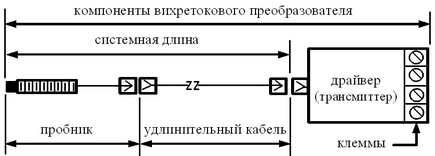

Рисунок 1.

Принцип работы

В торце диэлектрического наконечника вихревого пробника находится катушка индуктивности (рис.2).

Рисунок 2.

Электронный блок обеспечивает возбуждение электромагнитных колебаний в катушке, в результате чего возникает электромагнитное поле, которое взаимодействует с материалом контролируемого объекта.

Если материал обладает электропроводностью, на его поверхности наводятся вихревые токи, которые, в свою очередь, изменяют параметры катушки - ее активное и индуктивное сопротивление. Параметры меняются при изменении зазора между контролируемым объектом и торцом датчика.

Электронный блок преобразует эти изменения в электрический сигнал, осуществляет его линеаризацию и масштабирование.

Конструкция

Наибольшее количество вариантов исполнения имеет пробник (зонд), поскольку его конструкция зависит от места монтажа и диапазона измерения.

Пробник может подключаться к 'лектронному блоку напрямую или через удлинительный кабель. Для защиты от механического повреждения соединительный кабель защищается металлорукавом.

Электронный блок представляет собой герметичную металлическую коробку, на которой имеется коаксиальный соединитель для подключения кабеля, а также клеммы питания, заземления, общего провода и выходного сигнала.

Частотные характеристики

Вихретоковые преобразователи обладают хорошим частотным откликом (реакция на изменение расстояния между торцом пробника и объектом контроля). Частотный диапазон может достигать 0 - 10 000 Гц. При этом неравномерность амплитудно-частотной характеристики не превышает 0,5 дБ.

Вход и выход

Входным параметром вихретокового преобразователя является величина зазора между торцом пробника и электропроводящим объектом. Величина измеряемого зазора составляет несколько миллиметров и зависит от диаметра катушки, заключенной в торце диэлектрического наконечника. Выходной сигнал, пропорциональный измеряемому зазору, может быть представлен в виде напряжения, тока или в цифровом формате (определяется типом системы наблюдения).

Для электронных блоков с выходным сигналом в виде напряжения указывают чувствительность (коэффициент преобразования зазора в электрический сигнал), которая в большинстве случаев составляет 8 мВ/мкм. Часто для сопряжения вихретокового преобразователя с типовыми системами мониторинга необходимо дополнительное преобразование выходного напряжения в формат 4 - 20 мА токовой петли или в цифровой вид.

Устройства, сочетающие функции драйвера и дополнительного формирователя, называют трансмиттерами.

Области применения

Приоритетной областью использования вихретоковых преобразователей является контроль осевого смещения и поперечного биения валов больших турбин, компрессоров, электромоторов, в которых используются подшипники скольжения. Применение для этих целей датчиков скорости и ускорения, хотя и допустимо, но неоправданно, поскольку из-за уменьшения коэффициента пропорциональности между вибросмещением ротора и опоры на низких скоростях вращения, а также значительного (3…10 раз) ослабления вибрации ротора массивным корпусом установки, результат будет иметь большую погрешность. Вихретоковый метод, напротив, обладает исключительной точностью, поскольку не только не имеет нижнего предела по частоте, но и не требует математической обработки результатов измерения ввиду прямого соответствия выходного сигнала текущему смещению вала или измерительного буртика относительно корпуса.

В малых турбинах, генераторах и компрессорах, где используются подшипники качения и масса корпуса относительно невелика, для измерения вибрации вала целесообразно использовать датчики скорости и ускорения, размещаемые на корпусе механизма.

Радиальная вибрация

Для измерения величины радиальной вибрации, как правило, используют два датчика, установленные перпендикулярно валу и развернутые относительно друг друга на 90o (рис.3).

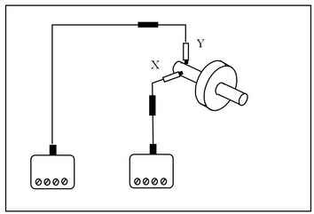

Рисунок 3.

Ортогональное X-Y размещение пробников улучшает диагностические возможности, поскольку позволяет получать как суммарную информацию, так и раздельную по каждой координате, а при наличии соответствующих средств мониторинга позволяет визуально наблюдать орбиту движения вала в радиальной плоскости. Кроме того, измерение векторов вибросмещения в нескольких плоскостях позволяет построить линию динамического прогиба вала.

Осевое смещение

Для измерения осевого сдвига датчик размещают перпендикулярно плоскости торца вала и (или) плоскости измерительного буртика (рис. 4).

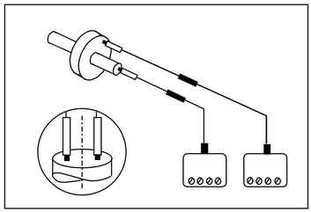

Рисунок 4.

В некоторых случаях для надежности используют два датчика (основной и резервный).

Частота вращения

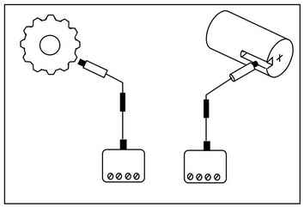

Вихретоковые преобразователи часто используются для измерения частоты вращения ротора (рис. 5). Формирование отклика датчика обычно обеспечивается небольшим углублением на валу, полученным методом фрезерования. Такой датчик можно использовать совместно с X-Y датчиками радиальной вибрации. В этом случае датчик выполняет функции формирователя фазовой метки, относительно которой определяется ориентация орбиты движения вала. Для формирования отклика датчика могут использоваться конструктивные особенности ротора, например, наличие шестерни.

Рисунок 5.

Использование в вихретоковом преобразователе трансмиттера вместо драйвера позволяет получить на выходе сигнал, величина которого прямо пропорциональна числу оборотов в минуту.

Вихретоковые преобразователи применимы:

Характеристики
