1 - зона обнаружения (по дальности и ширине) касается стен. Вариант рекомендуется для защиты помещений сравнительно небольших размеров и тех, в которых отсутствуют крупногабаритные предметы, создающие радиотень.
2 - зона обнаружения не касается стен.
Вариант рекомендуется для защиты одиночных или групп предметов, находящихся на ограниченной площади, а также для защиты наиболее возможных направлений проникновения нарушителя.
3 - одна сторона зоны обнаружения (по ширине) касается
стены, а другая сторона и максимум излучения направлены в защищаемое помещение.
Вариант рекомендуется для защиты элементов строительных конструкций (стен, полов, потолков и т.п.)
Для реализации указанных вариантов используется один из способов размещения извещателя: 1 - в углу помещения, с направлением максимума излучения по диагонали помещения (с учетом возможного угла поворота корпуса извещателя); 2 - на стене помещения, с направлением максимума излучения в направлении заданным углом установки извещателя.
Установку извещателя следует производить на жестких, устойчивых к вибрации опорах (капитальных стенах, колоннах и т.п.). При установке извещателя следует предусмотреть, чтобы крупногабаритные предметы не попадали в зону действия извещателя, т.к. они могут создавать радиотень.
Наличие в защищаемом помещении крупных металлических поверхностей отражающих энергию СВЧ излучения может приводить к ложным срабатываниям прибора.
Наиболее полная защита помещения достигается при установке извещателя на высоте 2-3 м от уровня пола, в зависимости от размеров помещения и соответствующего ориентирования извещателя в вертикальной и горизонтальной плоскостях.
Не следует устанавливать извещатели с радиоволновым принципом действия на токопроводящие поверхности (металлические балки, сырую кирпичную кладку и т.п.), т.к. между извещателем и источником питания возникает двойной контур заземления, что может стать причиной ложных срабатываний.
Извещателъ охранный радиоволновый
"Волна 2"
Назначение
Извещателъ "Волна 2" предназначен для защиты объемов охраняемых отапливаемых и неотапливаемых помещений. При проникновении нарушителя в зону действия извещателя он воспринимает изменение излучаемой СВЧ энергии, формирует сигнал "Тревога" путем размыкания контактов исполнительного реле и (или) изменения потенциала на коллекторе транзистора и выдаст его на пульт централизованного наблюдения или приемно-контрольный прибор.
Извещателъ формирует эллипсовидную форму зоны обнаружения.
Прибор имеет визуальную индикацию "Тревоги" и "Превышения уровня помехи", а также ручную регулировку изменения размера зоны обнаружения.
Дополнительными достоинствами являются:
■ повышенная устойчивость к воздействию помех от сети питания;
-
возможность работы при высоком уровне пульсации в сети питания;
-
сохранение работоспособности при увеличенной длительности прерывания напряжения электропитания;
-
устойчивость к воздействию электростатических разрядов;
-
устойчивость к воздействию внешних электромагнитных помех.
Прибор может использоваться как с аналогичными, так и с другими, по принципу действия, извещателями.
По тактико-техническим данным извещатель удовлетворяет требованиям международного стандарта МЭК 839-2-5-90.
Технические характеристики
Дальность действия (при отношении сигнал/шум равным 5), м 9
Чувствительность к движению (при скорости от 0.3 до 3 м/с), м
Помехоустойчивость к кратковременному движению, м 0.25
Напряжение питания постоянного тока, В или от 12
Блока питания
"ЭлектроникаД2-27"
Потребляемый ток, мА, не более 25
Завод-изготовитель
ПО "Красное знамя" г. Рязань
Извещатель радиоволновый линейный ИО 207-1 "Радий I" ТУ-ТУ25-06.2533-84 Код ОКП-43 7214 1001
Назначение
Извещатель "Радий 1" предназначен для защиты территории вдоль
периметрального ограждения охраняемых объектов. При проникновении нарушителя на защищаемый участок или его пересечении извещатель воспринимает амплитудно-временные изменения излучаемых СВЧ колебаний, формирует сигнал "Тревога" путем размыкания контактов исполнительного реле и выдает его на пульт централизованного наблюдения или приемно-контрольный прибор.
Извещатель формирует также сигнал "Тревога" при:
-
одновременном пропадании напряжения сети переменного тока и резервного источника питания постоянного тока;
-
снижении напряжения резервного источника питания ниже 18 В, в случае питания извещателя только от этого источника;
-
вскрытии блоков передатчика и приемника;
■ выходе из строя блоков передатчика и приемника.
Извещатель состоит из двух идентичных по внешнему виду блоков:
блока передатчика и блока приемника.
Размер защищаемой зоны, м:
Длина: 50-150
при длине 50м 3.5
при длине150 м 4.5
высота:
при длине 50 м 1.0
при длине150 м 2.0
| Длина не рабочей ("мертвой") зоны от точки установки приемника | 5 |
| и передатчика, м | |
| Напряжение питания, В | |
| переменного тока | 220 |
| Постоянного тока (резервный источник) | 24 |
| Мощность, потребляемая от сети переменного тока, ВА, не более | 30 |
| Мощность, потребляемая от резервного источника питания, Вт, не более | 5 |
| Ток, потребляемый от резервного источника питания, А, не более | 0.7 |
| Коммутируемые контактами исполнительного реле: | |
| постоянный и переменный ток, мА, не более | 30 |
| напряжение, В, не более | 60 |
| Угол поворота корпуса извещателя, град.: | |
| В горизонтальной плоскости | ±30 |
| В вертикальной плоскости | ±10 |
| количество частот модуляции | 3 |
| Степень защиты по ГОСТ 14255-69 | №55 |
| Условия эксплуатации: | |
| диапазон рабочих температур, град. С | от-40 до+50 |
| относительная влажность воздуха при 25 град. С, % | 100 |

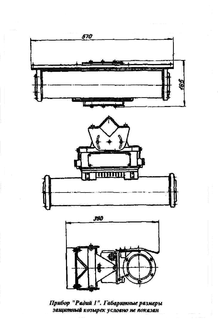

| Габаритные размеры каждого блока, с устройством установки, мм, не более | 570x380x185 |
| Масса каждого блока, кг, не более | 8 |
| Масса устройства установки, кг, не более | 2.5 |
Завод-изготовитель
ПО "Волна" 277036, г. Кишинев. Код ОКПО-0226 593
Монтаж
Блоки приемника и передатчика имеют устройства крепления, предназначенные для установки извещателя на горизонтальной и вертикальной плоскости. При использовании извещателя для защиты протяженного периметрального ограждения рекомендуется использовать извещатели с различными частотами модуляции.
Блок передатчика и блок приемника должны быть установлены в зоне прямой видимости.
Извещатель охранный объемный радиоволновый ИО 407-4 "Фон 1" ТУ-ДВ 2.008.008 ТУ
Код ОКП-43 7214 4010
Назначение.
Извещатель "Фон 1" предназначен для защиты материальных ценностей, находящихся на открытых огражденных площадках или в неотапливаемых помещениях объемом до 1000 м куб. При проникновении нарушителя в зону действия извещателя, он воспринимает изменение параметров СВЧ излучения, формирует сигнал "Тревога" путем размыкания контактов исполнительного реле и выдает его на приемно-контрольное устройство или пульт централизованного наблюдения.
Технические характеристики:
| Размер защищаемой зоны: дальность (регулируемая), м площадь, м кв., не более объем, м. куб., не более | 15-30 300 2500 |
| Отношение длина/ширина в диаграме излучения | 2 |
| Потребляемая мощность, ВА, не более | 40 |
| Мощность излучения, мВт, не более | 100 |
| Напряжение питания, В: переменного тока постоянного тока (резервный источник) | 220 24 |
| Ток, потребляемый от резервного источника, А, не более | 1.1 |
| Длительность сигнала "Тревога" (размыкание контактов индикатора), с, не менее | 2 |
| Частотные литеры | 1;2 |
| Количество видов извещений | 3 (Тревога, Норма, Неисправность) |
| Коммутируемые контактами исполнительного реле: напряжение, В, не более ток, мА, не более | 55 30 ±45 |
| Угол поворота корпуса в горизонтальной и вертикальной плоскости, град. | 01 |
| Исполнение по ОСТ 251099-83 | ВЗ |
| по ОСТ 25 1099-83 | |
| Условия эксплуатации: диапазон рабочих температур, град. С относительная влажность при 30 град. С, % | от-45 до+50 100 |
| Габаритные размеры, мм, не более: | |
| извещателя | 300x360x160 |
| устройства установки | 160x120x180 |
| Масса, кг, не более | 15 |
| Средний срок службы, лет | 8 |
Извещатель не выдает сигнал "Тревога" (помехоустойчив) при:
-
импульсной помехе с амплитудой до 600 В, длительностью 1 мкс, в сети питания переменного тока;
-
провале напряжения питающей сети до 50% амплитуды длительностью не более 100 мс;
■полном пропадании напряжения питания переменного тока на время не более 50 мс;
-
воздействии на пего электромагнитного поля с напряженностью до 1 В/м в диапазоне частот 0.1-30 МГц;
-
воздействии на него излучения УКВ радиостанции мощностью не более 8 Вт на расстоянии не менее 7 м от извещателя;
■переходе на резервный источник питания и обратно. Извещатель автоматически выдает сигнал "Неисправность" при:
-
снижении напряжения питания ниже 160 В и отсутствии при этом напряжения резервного питания;
-
снижении напряжения резервного питания ниже 18 В и отсутствии при этом напряжения переменного тока;
-
отказе СВЧ генератора, СВЧ вентиля, СВЧ смесителей, электронных ключей и синтезатора частот.
В "дежурном" режиме или при отсутствия напряжения питания контакты реле "Контроль работоспособности"разомкнуты.
