Расположение пьезорези­сторов на кремниевой диафрагме

Датчики давления бывают трех типов, позволяющих измерять абсолютное, дифференциальное и манометрическое давление. Абсолютное давление, например, барометрическое, измеряется относительно давления в эталонной вакуумной ка­мере, которая может быть как встроенной (рис. 1А), так и внешней. Диффе­ренциальное давление, например, перепад давления в дифференциальных расхо­домерах, измеряется при одновременной подаче давления с двух сторон диафраг­мы. Манометрическое давление измеряется относительно некоторого эталонно­го значения. Примером может служить, измерение кровяного давления, которое проводится относительно атмосферного давления. Манометрическое давление по своей сути является разновидностью дифференциального давления. Во всех трех типах датчиков используются одинаковые конструкции диафрагм и тензодатчиков, но все они имеют разные корпуса. Например, при изготовлении дифферен­циального или манометрического датчика, кремниевый кристалл располагается внутри камеры, в которой формируются два отверстия с двух сторон кристалла (рис. 1Б). Для защиты устройства от вредного влияния окружающей среды внут­ренняя часть корпуса заполняется силиконовым гелем, который изолирует по­верхность кристалла и места соединений, но позволяет давлению воздейство­вать на диафрагму. Корпуса дифференциальных датчиков могут иметь разную форму (рис. 2). В некоторых случаях при работе с горячей водой, коррозион­ными жидкостями и т.д. необходимо обеспечивать физическую изоляцию устрой­ства и гидравлическую связь с корпусом датчика. Это может быть реализовано при помощи дополнительных диафрагм и сильфонов. Для того чтобы не ухудша­лись частотные характеристики системы, воздушная полость датчика почти все­гда заполняется силиконовой смазкой типа Dow Corning DS200.

Рис 1. Устройство корпусов датчиков: А – абсолютного, Б – дифференциального давлений.

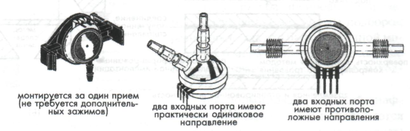

Рис 2. Примеры корпусов дифференциальных датчиков давления.

Емкостные датчики давления также реализуются на основе кремниевых диафрагм. В таких датчиках перемещение диафрагмы относительно опорной пластины меня­ет емкость между ними. Емкостные датчики работают наиболее эффективно при невысоких давлениях. Монолитные емкостные датчики давления, изготовленные из кремниевых кристаллов, обладают максимальной стабильностью рабочих харак­теристик. Перемещение диафрагмы может обеспечить 25% изменение емкости в широком диапазоне значений, что делает возможным проведение прямой оциф­ровки результатов измерений. В то время как для диафрагм, используемых в пьезорезитивных датчи­ках, необходимо обеспечивать макси­мальное механическое напряжение на краях, для диафрагм в емкостных дат­чиках существенным является переме­щение их центральной части. Диафраг­мы в емкостных датчиках могут быть за­щищены от избыточного давления при помощи механических ограничителей с каждой стороны диафрагмы (для диф­ференциальных датчиков давления). В пьзорезистивных датчиках из-за не­больших перемещений такой способ за­щиты, к сожалению, работает недоста­точно эффективно, поэтому для них оп­ределяется давление разрыва, которое, как правило, в 10 раз превышает мак­симальное измеряемое давление, в то время как для емкостных преобразова­телей с механическими ограничителями эта величина в 100 раз больше. Это осо­бенно важно при работе в области низких давлений, где возможны всплески вы­сокого давления.

Для обеспечения хорошей линейности емкостных датчиков необходимо, что­бы диафрагмы обладали ровной поверхностью центральной части. Традиционно считается, что емкостные датчики обладают линейностью только тогда, когда пе­ремещения диафрагм значительно меньше их толщины. Одним из способов улуч­шения линейности является использование гофрированных диафрагм, изготовлен­ных методами микротехнологий. Планарные диафрагмы обычно обладают лучшей тензочувствительностью по сравнению с гофрированными тех же размеров и тол­щины. Однако при наличии в системе плоскостных растягивающих напряжений изгибы гофрированной мембран их значительно ослабляют, что приводит к суще­ственному улучшению линейности и чувствительности таких датчиков (рис. 3).

давление(дюйм Н₂0)

Рис. 3. Отклонение центральной ча­сти планарной и гофрированной диаф­рагм одинаковых размеров при наличии в системе плоскостных растягивающих напряжений.

При измерении низких давлений перемещение тонкой пластины или диафрагмы может быть небольшим. Фактически, оно может быть таким маленьким, что тензодатчик, прикрепленный к диафрагме или встроенный в нее, будет выдавать очень низкий выходной сигнал, недостаточный для последующей его обработки. Один из возможных способов решения этой проблемы — использование емкостного датчика, в котором отклонение диафрагмы измеряется по ее положению относи­тельно опорной пластины, а не по напряжению внутри материала. Другим спосо­бом решения проблемы измерения очень низких давлений является применение магнитных датчиков. Датчики переменного магнитного сопротивления (ПМС) из­меряют изменение магнитного сопротивления дифференциального трансформа­тора, вызванного перемещением магнитной диафрагмы, возникающего вследствие воздействия на нее внешнего давле­ния. Принцип действия таких датчи­ков очень напоминает принцип дей­ствия магнитных детекторов. На рис. 4А проиллюстрирована основная идея модуляции магнитного потока. Конструкция, состоящая из Е-образного сердечника и катушки формиру­ет магнитный поток, силовые линии которого проходят через сердечник, воздушный зазор и диафрагму. Маг­нитная проницаемость материала сер­дечника по крайней мере в 1000 раз выше проницаемости воздушного за­зора, поэтому его магнитное со­противление всегда ниже сопротивле­ния воздуха. В связи с этим величина индуктивности всей этой конструкции определяется шириной зазора. При от­клонении диафрагмы величина воз­душного зазора либо увеличивается, либо уменьшается в зависимости от направления перемещения, что вызы­вает модуляцию индуктивности.

На рис. 5 показана конструк­ция ПМС датчика давления, в котором между двумя половинами корпуса, состоящих из катушки и Е-образного сердеч­ника, размещается магнитно проницаемая диафрагма. Катушки покрыты специ­альным составом, обеспечивающим прочность системы даже при воздействии очень высоких давлений. С двух сторон диафрагмы сформированы узкие рабочие камеры, соединенные с входными портами подачи давления. Рабочий диапазон датчика определяется толщиной диафрагмы, однако полное отклонение диаф­рагмы редко превышает 25...30 мкм, потому такие преобразователи, в основном, применяются для измерения низких давлений. Небольшие поперечные размеры рабочих камер физически защищают мембрану от чрезмерного отклонения в ус­ловиях избыточного давления, поэтому ПМС датчики являются достаточно на­дежными устройствами. При подаче переменного тока возбуждения возникает магнитный поток, захватывающий оба сердечника, воздушные зазоры и диаф­рагму. Таким образом, в состав датчика входят два индуктивных элемента, являю­щихся плечами мостовой схемы (рис. 4Б). Когда на диафрагму действует диф­ференциальное давление, она отклоняется в ту или другую сторону, что приводит к пропорциональному изменению магнитного сопротивления двух воздушных за­зоров. Даже небольшое давление на диафрагму приводит к значительному изме­нению выходного сигнала, намного превышающему уровень шума.

(Б)

Рис. 4. Датчик измерения давления по переменному магнитному сопротивлению: А — основной принцип действия, Б — экви­валентная схема.

Рис. 5. Конструк­ция ПМС датчика для измерения низкого дав­ления: А — схема сбор­ки датчика. Б — устрой­ство датчика

При измерении низких давлений или когда для повышения динамического диапазо­на применяются толстые мембраны, для получения заданных значений разрешения и точности величина перемещения диафрагмы может оказаться недостаточной. В до­полнение к этому рабочие характеристики большинства пьезорезистивных и неко­торых емкостных датчиков довольно сильно зависят от температуры, что требует ис­пользования дополнительных цепей температурной компенсации. Оптические ме­тоды измерений обладают рядом преимуществ над остальными способами детекти­рования давления: простотой, низкой температурной чувствительностью, высокой разрешающей способностью и высокой точностью. Особенно перспективными яв­ляются оптоэлектронные датчики, реализованные на основе явления интерферен­ции света. Такие преобразователи используют принцип измерения малых пере­мещений Фабри-Перо. На рис. 6 показана упрощенная схема одного из таких датчиков.

Рис. 6. Схема

оптоэлектронного датчика давления, использующего принцип интерфе­ренции света.

В состав датчика входят следую­щие компоненты: пассивный кристалл оптического преобразователя давления с диафрагмой, вытравленной в кремни­евой подложке; светоизлучающий диод (СИД) и кристалл детектора. Де­тектор состоит из трех р-n фотодиодов, к двум из которых пристроены опти­ческие фильтры Фабри-Перо, имею­щие небольшую разницу по толщине. Эти фильтры представляют собой кремниевые зеркала с отражением от передней поверхности, покрытые сло­ем из SiO₂ на поверхность которых нанесен тонкий слой А1. Оптический пре­образователь похож на емкостной дат­чик давления, за исключением того, что в нем конденсатор заменен на интерферометр Фабри-Перо, используемый для измерения отклонения диафрагмы. Диафрагма, сфор­мированная методом травления в подложке из монокристаллического кремния, по­крыта тонким слоем металла. На нижнюю сторону стеклянной пластины также на­несено металлическое покрытие. Между стеклянной пластиной и кремниевой под­ложкой существует зазор шириной w, получаемый при помощи двух прокладок. Два слоя металла формируют интерферометр Фабри-Перо с переменным воздушным за­зором w, в состав которого входят: подвижное зеркало, расположенное на мембране, меняющее свое положение при изменении давления, и параллельное ему стационар­ное полупрозрачное зеркало на стеклянной пластине. Поскольку величина w связа­на с внешним давлением линейной зависимостью, длина волны отраженного излу­чения меняется при изменении давления. Принцип действия датчика основан на из­мерении модуляции длины волны, получаемой от сложения падающих и отражен­ных излучений. Частота периодического интерференционного сигнала определяет­ся шириной рабочей полости интерферометра w, а его период равен 1/2 w.

Детектор работает как демодулятор, электрический выходной сигнал которого пропорционален приложенному давлению. Он является оптическим компарато­ром, сравнивающим высоту рабочей камеры датчика давления и толщину вирту­альной камеры, сформированной за счет разности высот двух фильтров Фабри-Перо. Когда размеры этих камер равны, ток фотодетектора будет максимальным. При изменении давления происходит косинусная модуляция фототока с периодом, со­ответствующим половине средней длины волны источника излучения. Фотодиод без фильтра используется в качестве эталонного диода, отслеживающего полную интенсивность света, поступающего на детектор. Его выходное напряжение при­меняется при последующей обработке сигналов для получения нормированных ре­зультатов измерений. Поскольку рассматриваемый датчик давления является не­линейным, он обычно встраивается в микропроцессорную систему, на которую, в частности, возложены функции его линеаризации. Аналогичные оптические датчики давления реализуются на основе оптоволоконных световодов. Такие дат­чики незаменимы при проведении измерений в труднодоступных зонах, где исполь­зование ВЧ интерферометров невозможно. При производстве подложек для микроэлектронных устройств, оптических компо­нентов, а также в ходе проведения химических и других технологических процес­сов бывает необходимо измерять очень низкие давления. Без таких измерений не обходятся и при проведении некоторых научных экспериментов, например, в кос­мических исследованиях. Термин вакуум означает давление ниже атмосферного, но, как правило, он употребляется в случаях практического полного отсутствия дав­ления газов. Абсолютный вакуум получить невозможно, даже в космическом про­странстве нет ни одной зоны, где бы полностью отсутствовала материя.

Вакуум можно измерять и традиционными датчиками, при этом будут регис­трироваться отрицательные значения давления по отношению к атмосферному, но это очень неэффективный подход. Обычные датчики давления не могут опре­делять очень низкие концентрации газов из-за низкого отношения сигнал/шум. В отличие от традиционных датчиков давления измерители вакуума работают на совершенно других принципах, которые основываются на некоторых физичес­ких свойствах молекул газов и заключаются в определении числа молекул в за­данном объеме. К таким физическим свойствам относится теплопроводность, вязкость, ионизация и другие. В этом разделе будут даны краткие описания са­мых популярных датчиков давления, используемых для измерения вакуума.

Вакууметры Пирани — это датчики, измеряющие давление по теплопроводности газа. Этот тип измерителей вакуума был разработан первым. В конструкцию само­го простого датчика Пирани входит нагреваемая пластина. Измерение вакуума зак­лючается в определении количества тепла, теряемого этой пластиной, которое за­висит от давления газа. Существует несколько конструкций датчи­ков Пирани, используемых в вакуумной техни­ке. В состав некоторых из них входят две плас­тины, находящиеся при разных температурах. В таких датчиках давление газа определяется по количеству энергии, затраченной на нагрев пластин. Другие датчики используют только одну пластину, при этом теплопроводность газа измеряется по величине теплопотерь в окружа­ющие стенки. Для измерения температуры в со­став датчиков обычно входят либо термопары, либо платиновые терморезисторы.
