По сравнению с другими разновидностями ультракоротких волн (деци-, санти-, мили-, субмиллиметровые,), метровые волны (ОВЧ-диапазон) способны несколько искривляться нижним слоем ионосферы, который как бы пригибает их к земле. Благодаря этому расстояние, на котором возможен прием передатчика, может быть несколько большим по сравнению с другими волнами УКВ диапазона.

УКВ диапазон еще недостаточно хорошо изучен. Иногда передачи УКВ станций слышны на расстоянии в сотни и тысячи километров от нее.

7. Назначение, устройство, основные технические характеристики и порядок работы с радиостанцией «Motorola P 040»

Радиостанция Motorola P-040 идеально подходит для использования при строительстве, для работы в сложных погодных условиях, рекомендуется структурам, обеспечивающим безопасность, на промышленных складах, в цехах, в т.ч. в условиях сильных электромагнитных помех. Радиостанция Моторола Р040 поддерживают систему сигналинга Motorola Private Line. Благодаря фильтрации вызовов, не относящихся к Вашей группе, несколько групп абонентов могут работать на одном частотном канале, не мешая друг другу.

X-Pand – технология обработки речи. Эта технология включает в себя систему компандерного шумопонижения и систему шумопонижения в паузах (LLE), что объясняет высокое качество звука Моторолла Р040. Это приводит к увеличению дальности радиосвязи за счет снижения шума.

Голосовая активация передачи (VOX). Режим работы Motorola P040 с наушником и микрофоном, при котором благодаря VOX руки не заняты.

Выбор уровня мощности передачи. Пользователь радиостанции Моторола Р-040 может выбирать уровень мощности:

низкая мощность – для увеличения времени работы от одной зарядки батареи;

высокая мощность – для увеличения дальности радиосвязи.

Таймер разговора Моторола Р040. Эта важная функция ограничивает время разговора и, следовательно, не допускает длительного использования канала связи одним пользователем.

Программируемая сетка частот Motorola P040. Обеспечивает быстрый и простой переход к другому шагу сетки частот при работе в различных системах.

Компактная и прочная конструкция Моторола Р-040. Компактная, легкая радиостанция Motorola P040 удобна в эксплуатации. Радиостанции Серии Р соответствуют военным стандартам США на применение в суровых условиях эксплуатации, а также спецификации IP54 на применение в условиях дождя и пыли.

Взрывозащищенность по стандарту FM. Радиостанции Motorola P040 были сертифицированы по стандарту Factory Mutual для применения во взрывоопасных средах.

Расширение возможностей Моторолла Р-040 за счет дополнительных функциональных плат.

SmartTrunk II для простого транка;

Transcrypt шифрование для обеспечения конфиденциальности сообщений.

Режим связи напрямую без ретранслятора. Если Вы используете ретранслятор, функция связи напрямую позволяет, при необходимости, перейти в режим локальной связи нажатием одной кнопки.

Общие характеристики Motorola P-040:

Диапазоны частот: 136…174 МГц

403…470 МГц

450…527 МГц

Шаг сетки частот: 12,5 кГц

Количество каналов: 4

Мощность несущей в диапазоне 136–174 МГц – 5 Вт

в диапазоне 430–527 МГц – 4 Вт

Напряжение питания: 7,5 В + 20%

Рабочий диапазон температур: -25…+55 ° C

Размеры со стандартным NiMH аккумулятором: 137x57.5x40 мм

Масса со стандартным NiMH аккумулятором: 429 г.

Передатчик Motorola P040:

Диапазоны частот: 136…174 МГц

403…470 МГц

450…527 МГц

Стабильность частоты: + 0.00025%

Уровень побочных излучений: 0,25 мкВт

Тип модуляции: 11KOF3E

Приемник Motorola P040:

Чувствительность (12 дБ SINAD): 0.25 мкВ

Интермодуляционная избирательность: 70 дБ

Избирательность по соседнему каналу : 60 дБ

Избирательность по побочным каналам: 70 дБ

Выходная мощность: 500 мВт

Порядок работы с радиостанцией

1. Включите радиостанцию, повернув ручку вкл.-выкл./громкость по часовой стрелке. В случае успешного включения радиостанции прозвучит два коротких тональных сигнала и загорится зеленый светодиод.

2. Выберите нужный канал ручкой селектора каналов:

положение 1 соответствует каналу А03,

положение 2 соответствует каналу А13,

положение 3 соответствует каналу А23,

положение 4 устанавливает режим сканирования каналов.

3. Установите необходимую громкость ручкой вкл.-выкл./громкость.

4. При необходимости подачи тонального вызова нажмите одновременно тангенту РТТ и программируемую кнопку 2.

5. Для передачи, удерживая радиостанцию вертикально, нажмите тангенту РТТ и говорите в микрофон с расстояния 2,5 – 5 см.

6. Для прослушивания отпустите тангенту РТТ. Если поступит вызов, вы услышите голос вызывающего абонента с установленной вами громкостью.

7. Для выключения радиостанции поверните ручку вкл.-выкл./громкость против часовой стрелки до щелчка.

Сканирование

Можно выполнять мониторинг (сканирование) нескольких каналов, так чтобы обеспечить прием всех сообщений, передаваемых по любому из этих каналов.

Если функция сканирования радиостанции активирована (селектор каналов находится в положении 4), то при обнаружении вызова, поступающего по одному из каналов сканирования, радиостанция переключается на этот канал для приема этого вызова.

Вопрос №175. Построить структурную схему связи гарнизона района (города) в котором проходит службу слушатель заочного обучения. Отразить все виды радио и проводной связи между подразделениями по ЧС и другими службами. Использовать принятые условные обозначения средств и линий связи. Указать конкретные технические средства связи и оповещения, используемые в вашем подразделении. Привести их основные технические характеристики.

В соответствии с постановлением МЧС от 13.11.2006 №62 «Устав службы органов и подразделений по чрезвычайным ситуациям Респеблики Беларусь»:

– устав службы органов и подразделений по чрезвычайным ситуациям Республики Беларусь (далее – Устав) определяет назначение, порядок организации и осуществления гарнизонной и дежурной служб в органах и подразделениях по чрезвычайным ситуациям Республики Беларусь, осуществляющих боевое дежурство, а также общие обязанности должностных лиц гарнизонной и дежурной служб.

– гарнизон – совокупность органов и подразделений по чрезвычайным ситуациям (далее – органы и подразделения), объединенных на одной административно-территориальной единице Республики Беларусь (область, г. Минск, район, город областного подчинения), предназначенных для ликвидации пожаров и чрезвычайных ситуаций.

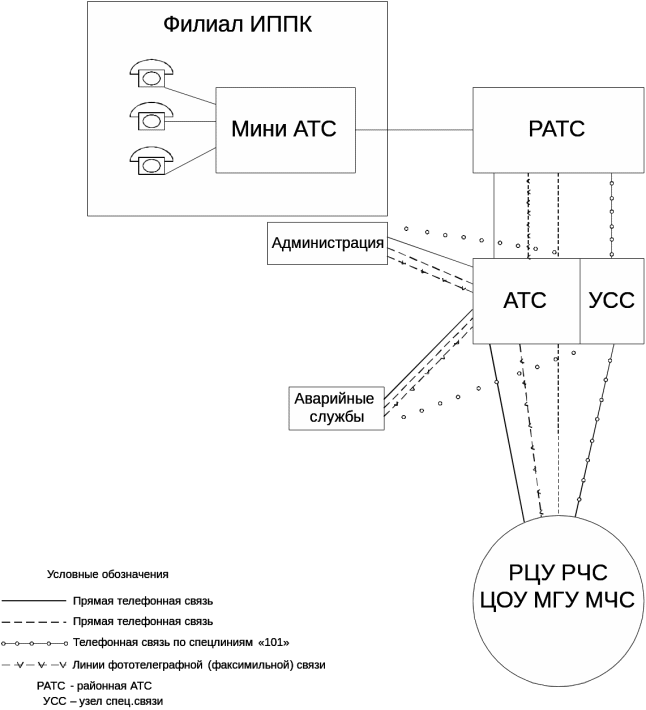

Филиал ИППК не осуществляет боевое дежурство, не предназначен для ликвидации пожаров и чрезвычайных ситуаций и не входит в состав гарнизона. Поэтому в ответе на вопрос приведена структурная схема связи филиала ИППК.

Рис. 4

Технические средства связи филиала ИППК МЧС:

1. Мини-АТС PanasonicKX-TDA100:

Предельная ёмкость системы: до 64 внешних линий, до 128 внутренних линий, 128 мобильных абонентов

• Соединительные линии: VoIP (H.323 v. 2), E1 (QSIG, ISDN PRI EDSS-1, R2 DTMF/MFC/Pulse), ISDN BRI, E&M

• Микросотовая связь стандарта DECT

• Поддержка русского языка на дисплее системного телефона и в SMDR

• Возможность подключать три независимых телефона (два цифровых и аналоговый) к одной внутренней линии (DXDP)

• Функция DISA (прямой доступ к ресурсам системы)

• Равномерное распределение вызовов с функциями электронного секретаря (UCD)

• Идентификация вызывающего абонента (Caller ID)

• Маршрутизация вызова по Caller ID

• Гибкое распределение и ограничение вызовов

• Интеллектуальная система маршрутизации исходящих вызовов (ARS)

• Совместимость с любыми аналоговыми телефонными аппаратами, факсами, модемами

• Встроенные гостиничные функции

• Встроенные функции колл-центра

• Возможность программирования с компьютера, по локальной сети, по модему, через Интернет и через ISDN-сеть

• Возможность подключения внешних речевых процессоров Panasonic KX-TVM50 и KX-TVM200

• Мониторинг и отключение неисправных внешних аналоговых линий

• Возможность подключения внешних датчиков и устройств

• Поддержка IP-телефонов Panasonic KX-NT136RU

2. Модем Dlink ADSL DSL-500T

Технические характеристики:

Порты – 1 порт RJ-11 ADSL, 1 порт RJ-45 10/100BASE-TX LAN

Скорость передачи данных – T1.413/G.dmt, нисходящий поток: до 8 Мбит/сек; T1.413/G.dmt, восходящий поток: до 1 Мбит/сек; G.lite, нисходящий поток: до 1.5 Мбит/сек; G.lite, восходящий поток: до 512 Кбит/сек.

Безопасность – Network Address/Port translation (до 2500 одновременных сессий); DoS (UDP/TCP), определение известных атак; аутентификация на основе ID/пароля.

3. Модем ADSL Zyxel Prestige 600

Порты – 1 порт RJ-11 ADSL, 1 порт RJ-45 10/100BASE-TX LAN

Безопасность – Межсетевой экран с контролем устанавливаемых соединений (SPI); Защита от DoS- и DDoS-атак из Интернета; Уведомление при обнаружении сетевой атаки и ее регистрация в журнале; возможность назначения IP-адреса доверенного клиента

Скорость передачи данных – T1.413/G.dmt, нисходящий поток: до 8 Мбит/сек; T1.413/G.dmt, восходящий поток: до 1 Мбит/сек; G.lite, нисходящий поток: до 1.5 Мбит/сек; G.lite, восходящий поток: до 512 Кбит/сек.

4. Телефонный аппарат Panasonic KX-T7630

Цифровой системный телефон (2-проводный)

Совместим только с АТС Panasonic серии TDA

Большой ЖК-дисплей (3 строки) с поддержкой кириллицы

Спикерфон (громкая связь)

24 программируемых кнопки линий / функций c двухцветной индикацией

4 кнопки с изменяемой функцией (под дисплеем)

Разъём для гарнитуры

Двухцветный индикатор вызова / сообщения

20 мелодий звонка

Порт дополнительного устройства (DXDP)

Регулировка угла наклона.

5. Телефонные аппарат FeTap-791

Дисковый телефонный аппарат

Исполнение: настольное (настенное)

Звонок механический с регулированием громкости

Совместимый с КВАНТ

Специальные функции: работа с блокиратором, АВУ

Литература

1. Чудинов В.Н., Козловский Г.Я. Связь в пожарной охране и основы электроники: Учеб. пособие для пожарно-технических училищ. – М.: Радио и связь, 1986.

2 Колонтаевский Ю.Ф. Радиоэлектроника: Учеб. пособие для СПТУ. – М.: Высш. школа, 1988.

3. Ефимчик М.К. Технические средства электронных систем. Вводный курс: Учеб. пособие. – Мн.: Тесей, 2000.
