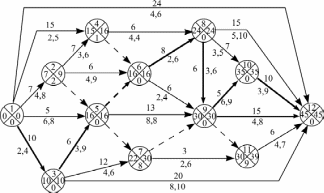

Рис. 3.2. Рассчитанный сетевой график варианта 5

Рассчитаем параметры работ сетевого графика результаты расчета представим в табл. 3.2

Критический путь составляют работы не имеющие ни каких резервов времени: 1,3 – 3,5 – 5,6 – 6,8 – 8,9 – 9,10 – (9,12) – 10,12. Длина критического пути 45 дней. Изобразим критический путь на рисунке 3.2. Число работ в сетевом графике n = 28. Найдем суммарную потребность в рабочей силе для выполнения работ по варианту 5. Для этого суммируем по всем работам произведение длительности работы на число необходимых работников:

Т₅ = 7 * 10 + 10 * 4 + 15 * 5 + 5 * 8 + 24 * 6 + 7 * 6 + 0 * 0 + 6 * 9 + 6 * 9 + 12 * 6 +20 * 10 + 0 * 0 + 6 * 4 + 0 * 0 + 0 * 0 + 13 * 8 + 8 * 6 + 6 * 4 + 0 * 0 + 3 * 6 + 6 * 6 + 7 * 5 + 15 * 10 + 5 * 9 + 0 * 0 + 15 * 8 + 10 * 9 + 6 * 7 = =1513чел-дней

Таблица 3.2

Параметры работ сетевого графика по варианту 5

Код работы			Ожидаемая продолжи-тельность	Сроки начала		Сроки окончания		Резервы времени				Коэффициент напряженности
				ранний	поздний	ранний	поздний	полный	частный 1-го рода	частный 2-го рода	свободный
1	,	2	7	0	2	7	9	2	0	0	0		0,44
1	,	3	10	0	0	10	10	0	0	0	0		1,00
1	,	4	15	0	1	15	16	1	0	0	0		0,94
1	,	5	5	0	11	5	16	11	0	0	11		0,31
1	,	12	24	0	21	24	45	21	0	0	21		0,53
2	,	4	7	7	9	14	16	2	0	0	1		0,88
2	,	5	0	7	16	7	16	9	0	0	9		0,44
2	,	6	6	7	10	13	16	3	0	0	3		0,81
3	,	5	6	10	10	16	16	0	0	0	0		1,00
3	,	7	12	10	18	22	30	8	0	0	0		0,60
3	,	12	20	10	25	30	45	15	0	0	15		0,57
4	,	6	0	15	16	15	16	1	0	0	1		0,94
4	,	8	6	15	18	21	24	3	0	0	3		0,88
5	,	6	0	16	16	16	16	0	0	0	0		1,00
5	,	7	0	16	30	16	30	14	0	0	6		0,31
5	,	9	13	16	17	29	30	1	0	0	1		0,93
6	,	8	8	16	16	24	24	0	0	0	0		1,00
6	,	9	6	16	24	22	30	8	0	0	8		0,43
7	,	9	0	22	30	22	30	8	0	0	8		0,60
7	,	11	3	22	36	25	39	14	0	0	5		0,60
8	,	9	6	24	24	30	30	0	0	0	0		1,00
8	,	10	7	24	28	31	35	4	0	0	4		0,64
8	,	12	15	24	30	39	45	6	0	0	6		0,71
9	,	10	5	30	30	35	35	0	0	0	0		1,00
9	,	11	0	30	39	30	39	9	0	0	0		0,40
9	,	12	15	30	30	45	45	0	0	0	0		1,00
10	,	12	10	35	35	45	45	0	0	0	0		1,00
11	,	12	6	30	39	45	45	9	0	9	0		0,60

3.3 Расчет параметров сетевого графика по варианту 22

Изобразим сетевой график на рисунке:
