Рис. 2. Принципиальная схема пароэжекторной холодильной машины.
В котле при затрате теплоты образуется рабочий пар высокого давления, который поступает в пароструйный эжектор, состоящий из сопла, камеры смешения и диффузора. При истечении пара через сопло в камеру смешения давление понижается до давления в испарителе но, а скорость значительно возрастает. При этом потенциальная энергия пара превращается в кинетическую энергию струи, которая вытекает с большой скоростью, и под действием энергии струи пар низкого давления отсасывается из испарителя в камеру смешения. Парообразование в испарителе происходит за счет теплоты, взятой от охлаждаемой среды.
После смешения пары поступают в диффузор, где кинетическая энергия снова преобразуется в потенциальную, рабочий пар и холодный пар из испарителя сжимаются до давления конденсации. Таким образом, в пароэжекторной машине при истечении рабочего пара тепловая энергия переходит в кинетическую (механическую), которая расходуется на отсос пара из испарите ля и сжатие смеси пара в диффузоре от р0 до рк. Из диффузора смесь рабочего и холодного паров поступает в конденсатор, охлаждаемый водой. Образовавшаяся в конденсаторе жидкость поступает по двум линиям: одна часть ее через регулирующий вентиль направляется и испаритель, а другая часть, соответствующая количеству рабочего пара, вновь подается питательным насосом в котел. В пароэжекторных машинах холодильный агент можно использовать как и хладоноситель (рабочая вода). В таких случаях холодная рабочая вода из испарителя насосом подается к потребителю холода (батарея ), а отепленная возвращается в испаритель через дроссель (на схеме циркуляция хладоносителя показана пунктиром).
В эжекторных машинах большой расход греющего пара и охлаждающей воды. Расход воды в конденсаторе пароэжекторной машины в 3—4 раза больше, чем в компрессорной. Это объясняется тем, что в пароэжекторной машине конденсируется не только пар из испарителя, но и рабочий пар, расход которого в эжекторе довольно высокий.
Преимущество пароэжекторных машин — простота устройства, компактность, невысокая стоимость, возможность использования воды в качестве рабочего тела, а энергии — в виде теплоты. Обслуживание эжекторных машин проще и дешевле, чем компрессорных. Однако вода имеет высокую нормальную температуру кипения,
Что вызывает необходимость создавать глубокий вакуум в системе пароэжекторной машины. Так, при температуре кипения 0°С давление в испарителе составляет 62,2 Па6,22-10 -4 кгс/см2, удельный объем насыщенного пара — 206,3 м3/кг. При создании такого вакуума требуется большой расход рабочего пара и неизбежен подсос воздуха в систему, который нарушает работу машины. При вакууме большой удельный объем пара приводит к большим сечениям трубопроводов. I Пароводяные эжекторные машины, работающие лишь при сравнительно высоких температурах кипения (4— 5° С), применяют в установках кондиционирования воздуха или на предприятиях, где требуется в больших количествах холодная вода для технологических нужд. Холодопроизводительность пароэжекторных машин 350— 2400 кВт (300—2000 тыс. ккал/ч).

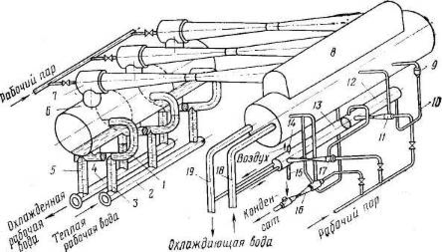

Рис. 2. Рабочая схема пароводяной эжекторной холодильной машины: 1 – колено; 2,4 – коллектор; 3,5 – стояк; 6 испаритель; 7 – главный эжектор; 8 – главный конденсатор; 9 – уравнительный клапан; 10 – U-образная трубка; 11 – вспомогательный эжектор 1-ступени; 12 – вспомогательный конденсатор 1-ступени; 13 – вспомогательный конденсатор 2-ступени; 14,15 – патрубок; 16 – конденсатный эжектор; 17 – вспомогательный эжектор 2-ступени; 18,19 – трубы
Полная рабочая схема пароводяной эжекторной холодильной машины. Полная рабочая схема этой машины представлена на рис.2. Кроме основных элементов, необходимых для осуществления цикла, в машину включены устройства для непрерывного удаления воздуха, который попадает в систему через неплотности, а также с водой и паром.
Охлажденная в испарителе 6 вода через стояк коллектор 4 насосом подается к потребителю холода. Рабочая вода является одновременно холодильным агатом и хладоносителем. Она воспринимает теплоту от ох- лаждаемой среды, нагревается (на 3—5° С) и через контролирующий канал, который устанавливают перед коллектором (на схеме не показан), по стоякам и коленам подсасывается в испаритель, разделенный на три секции вертикальными перегородками. В секциях имеете устройство для раздробления потока воды, и она в вид дождя сливается на дно испарителя. Увеличенная поверхность дождя способствует частичному испарение воды, вследствие чего основная ее масса охлаждается и насосом подается к потребителю холода.
В секциях испарителя вода испаряется при вакууме который поддерживается главными эжекторами , отсасывающими образовавшийся при испарении холодный пар.
На каждую секцию испарителя предусмотрен отдельный эжектор. В диффузорах главных эжекторов пар, сжимаясь, поступает в главный конденсатор , охлаждаемый водой. Степень сжатия в диффузоре не превышает 7—8, поэтому пар конденсируется также при вакууме. В главном конденсаторе вакуум поддерживается вспомогательными эжекторами, предназначенными для непрерывного удаления воздуха из системы.
Вспомогательный эжектор первой ступени отсасывает паровоздушную смесь из главного конденсатора, сжимает ее в диффузоре и направляет во вспомогательный конденсатор первой ступени. Водяной пар сжижается в нем, а воздух с меньшим содержанием пара отсасывается вспомогательным эжектором второй ступени, где паровоздушная смесь сжимается до атмосферного давления и направляется во вспомогательный конденсатор второй ступени. В этом конденсаторе пар полностью конденсируется, а воздух выпускается в атмосферу через патрубок.
Из вспомогательного конденсатора первой ступени конденсат перепускается в главный конденсатор по U-об разной трубке через уравнительный клапан. Из главного конденсатора жидкость отсасывается конденсатным эжектором, и одна часть ее направляется в испарительную систему (через дроссель к коллектору), а другая — в котел (посредством насоса) для получения рабочего пара, необходимого для действия главных и вспомогательных эжекторов.
Из конденсатора второй ступени конденсат, находящийся под атмосферным давлением, свободно сливается срез патрубок. Охлаждающая конденсаторы вода проходит по трубам.
Используя несколько эжекторов, число которых соответствует числу отдельных секций испарителя, можно автоматически регулировать холодопроизводительность машины путем отключения отдельных секций испарителя вместе с подсоединенным к ним эжектором. На работу Включенных секций это не влияет, так как образуются водяные затворы в стояках и коленах испарителя. В стояках выключенной секции уровень рабочей воды понижается, но не доходит до нижнего левого коллектора. Этим и обеспечивается водяной затвор, препятствующий выравниванию давлений в работающей и выключенной секциях.
Холодопроизводительность пароэжекторной машины 350 кВт при температуре воды, выходящей из испарителя, 4° С.
4 Холодильные шкафы
Важнейшим видом торгового холодильного оборудования являются торговые холодильные шкафы, предназначенные для хранения, демонстрации и продажи скоропортящихся товаров. Так же, как и все остальные виды оборудования, они имеют три вида режима хранения:
♦ плюсовой;
♦ среднетемпературныи (от 0°С до 8°С);
♦ низкотемпературный (от -12°С до -22°С).
В зависимости от этого они могут предназначаться для хранения напитков, охлажденных продуктов и замороженных продуктов.
Предлагаемые на российском рынке холодильные шкафы можно классифицировать по разным признакам.
По месту применения:
♦ в зоне доступности покупателей (торговый зал, бар, кафе);
♦ в зоне хранения запаса товаров (подсобные и складские помещения, рабочее место продавца).
По способу охлаждения:
♦ с естественной циркуляцией охлажденного воздуха,
♦ с принудительной циркуляцией охлажденного вол духа (для уравнивания температуры по всему объему шкафа применяют вентилятор. Разброс температуры в этом случае снижается до 1—2°С).
По количеству полок и расстоянию между ними.
По наличию подсветки.
По месту расположения компрессорно - конденсаторного агрегата:
♦ с верхним агрегатом;
♦ с нижним агрегатом.
По виду дверей:
♦ с глухими (непрозрачными) металлическими дверями (удобны к применению вне зоны видимости покупателей);
♦ со стеклянными (прозрачными) дверями (в зоне видимости покупателей);
♦ шкафы-витрины, которые позволяют осуществлять только хранение, но и демонстрацию товаров.
По конструктивным особенностям дверей:
♦ распашные;
♦ раздвижные;
♦ самозакрывающиеся скользящие стеклянные. По месту установки холодильного агрегата:
♦ со встроенным агрегатом;
♦ с отдельно установленным агрегатом. По количеству камер:
♦ однокамерные;
♦ двух- и более камерные.
Все панели имеют теплоизолирующий полиуретановый наполнитель, сделанный из материалов, не содержащих хлор органических компонентов. Имеются рейки с крюками для мяса, стеклянные двери и окна. Панели можно легко и очень быстро собрать из отдельных универсальных модулей
На рынке холодильных шкафов предлагается более торговых марок. В основном представлены модели следующих фирм: "Марихолодмаш", "Торгмаш", MAVI, DERBY, РARAVELL, KOXKA, LIBNERR.
При характеристике отдельных модификаций шкафов равными признаками являются их полезный объем, температурный режим, материал и конструкция дверей, количество полок и наличие подсветки и вентиляторов в охлждаемом объеме.
Большинство предлагаемых зарубежными производителями шкафов со встроенными холодильными агрегатами имеют объем 160—1400 л.
На мировом рынке в основном предлагаются два вида охлаждаемых шкафов: средне- и низкотемпературные.
И те и другие шкафы представлены модификациями с сухими и стеклянными дверями, причем в комбинированных моделях (только отечественного производства) объемы среднетемпературной и низкотемпературной секций практически равные. Эти шкафы конструктивно имеют две или четыре дверцы.
Предлагаемые модели могут быть с глухими металлическими и стеклянными дверями. Шкафы с глухими металлическими дверями используют обычно вне зоны видимости покупателей. Прозрачные двери в охлаждаемых шкафах требуют применения герметичных стеклопакетов, состоящих из двух или даже трех слоев стекла с вакуум-прослойкой, окантованных специальными герметичнымыми профилями.
От степени герметизации соединенных в пакет стекол, плотности прилегания двери к корпусу шкафа зависит запотевание стекол при эксплуатации. Запотевание стекла является раздражающим фактором как для продавцов, так и для покупателей, так как ухудшает обзор демонстрируемых продуктов и, следовательно, снижает эффективность сбыта. Запотевание свидетельствует о некачественном изготовлении стеклопакета производителем либо о повреждении двери при транспортировке и монтаже.
Как правило, обзорное стекло используется только конструкции самой двери. Но есть модели шкафов с прозрачной задней стенкой (в этом случае шкаф можно использовать в первом ряду торгового оборудования в магазине) а также и с прозрачными боковыми стенками (в этом случае появляется возможность кругового обзора хранящихся и демонстрируемых продуктов — островной вариант).

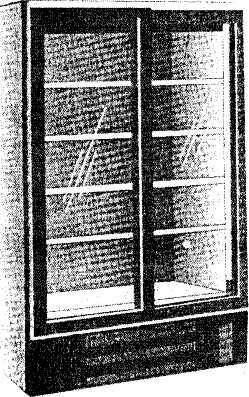

На рис. 3 представлен холодильный шкаф MOD-80f фирмы Caravell (Дания).
Рис. 3 Холодильный шкаф MOD-801

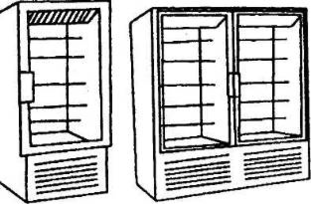

Рис. 4.Виды холодильных шкафов.
На рынке появились шкафы с выпуклой стеклянной дверью, что увеличивает охлаждаемый объем; их отличает оригинальный дизайн. Естественно, эти модели дороже своих аналогов, имеющих такие же температурные и габаритные характеристики.
По конструкции двери могут быть распашными и раздвижными. Распашные двери для шкафов объемом до 500 л могут быть приспособлены для сравнительно простой перенавески, что позволяет открывать их влево или вправо, что создает дополнительные удобства для продавцов в процессе работы, так как допускает наиболее приемлемую расстановку торговой мебели в зале и упрощает доступ к товарам.
Распашной вариант дешевле раздвижного, но не всегда удобен в эксплуатации в условиях небольших торговых площадей и узких проходов. Поэтому для экономии места некоторые фирмы вынуждены идти на дополнительные затраты и приобретать шкафы с раздвижными дверями. Наиболее миниатюрные конструкции шкафов имеют специальное приспособление для самозакрывания раздвижных створок.
В большинстве шкафов испаритель конструктивно расположен под потолком шкафа. Холодный воздух, имея большую плотность, опускается к нижней полке шкафа, охлаждая на своем пути хранящиеся в шкафу продукты. При такой естественной циркуляции воздуха в отдельных моделях шкафов перепад температур по высоте может доходить до нескольких градусов. В маркировке этих моделей шкафов иногда используются буквы St, что означает "естественное охлаждение".
Для выравнивания температур по всему объему шкафа применяют принудительную циркуляцию воздуха при помощи вентилятора. Разброс температур в этом случай снижается до 1—2С. Эффективность использования того или иного вида циркуляции воздуха зависит от хранящихся в нем продуктов. Для продуктов в герметичной упаковку целесообразнее использовать шкафы с маркировкой V в названии, что означает "принудительная вентиляция".
