2.1 Расчет выпрямителей, работающих на емкостных и Г-образных фильтрах RC

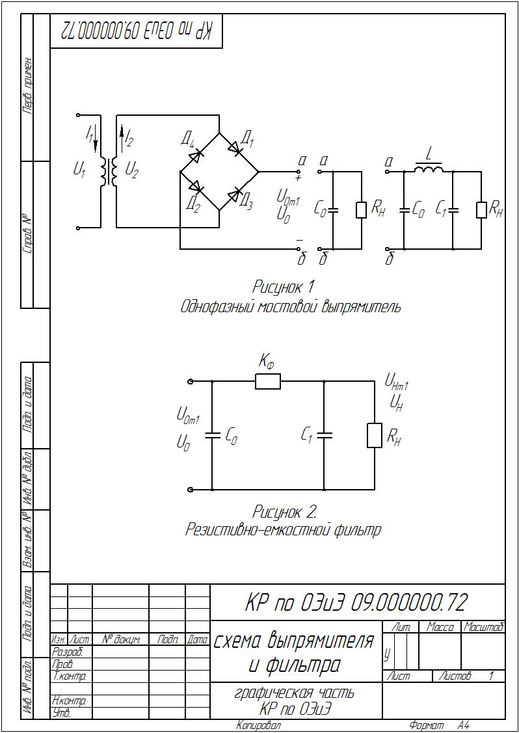

1.Нашему заданию соответствует схема выпрямителя (рис.2в). Тогда по подразделу в методических указаниях 2.1 найдем следующие параметры:

2.Определяем сопротивление трансформатора , прямое сопротивление вентиля и по их значениям находим сопротивление фазы выпрямителя (табл. 1). Принимаем: В = 1,2 Т, j = 2А/мм. Тогда в соответствии с таблицей 1 для рис.2в получим:

= 7 Ом.

Для определения сопротивления вентиля в прямом направлении г_п„ необходимо ориентировочно выбрать тип вентиля (из приложения 1 в м.у.) определить прямое падение напряжения .

Вентиль выбирается по расчетному среднему выпрямленному току и амплитуде обратного напряжения (табл. 2 м.у.). Он должен быть выбран так, чтобы его максимально допустимое обратное напряжение было больше, чем имеющее место в выпрямителе. Ток должен быть меньше максимально допустимого среднего тока вентиля, указанного в справочнике. В соответствии с таблицей 2:

Из приложения (таблица П2) (с запасом) выбираем диод КД208А

Выбрав тип вентиля, находим значение и определяем сопротивление вентиля

Выпрямитель работает на Г-образный фильтр, тогда в сопротивление фазы необходимо включить сопротивление фильтра , принимаемое равным .

Тогда получим:

1. Определяем основной расчетный параметр А для рис. 2, б, в:

1. Определив А, из графиков на рис. 4 определяем параметры В, D, F.

В = 1,24; D = 1,95; F = 5.

1. В соответствии с формулами таблицы 3 определяем , , , , , , , :

Расчеты показали, что параметры выбранного диода (вентиля) подходят для расчетных значений выпрямителя.

6.Из графиков на рис. 5 определяем параметр Н. Для рис. 2в Н определяем по кривой 2.

Поскольку А = 0,48 принимаем граничное значение Н =680 .

7.По заданным коэффициенту пульсации и Н определяем емкость конденсатора С₀ (в мкФ) для рис. 2в:

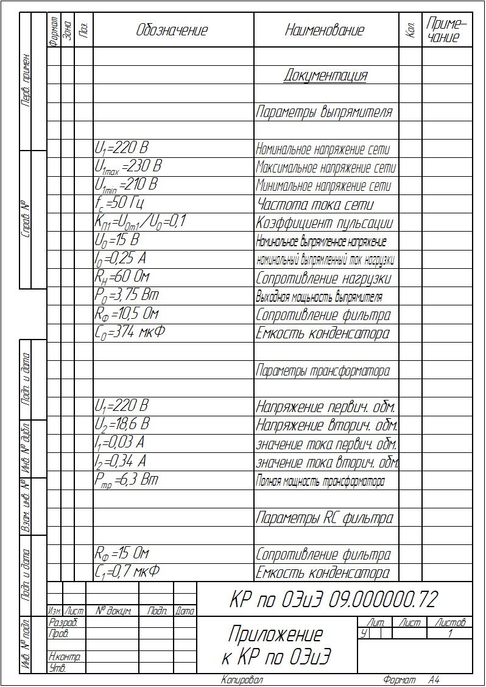

8.Расчетные параметры трансформатора:

2.2 Расчет резистивно-емкостного фильтра

Расчет фильтра проведем для схемы Г-образной схемы (рис.7). В соответствии с методикой, изложенной в п.3.3 методических указаний Выбор параметров Г-образного фильтра RC для можно сделать на основании формулы

,

где и , Ом; ,мкФ.

Сопротивление резистора определяется с учетом КПД. Обычно КПД = 0,6 - 0,8.

При КПД = 0,8,

Емкость конденсатора

где — ток нагрузки, мА.

При , напряжение на входе фильтра .

Тогда сопротивление резистора фильтра равно:

Для расчета емкости конденсатора необходимо определить основной параметр сглаживающих фильтров — коэффициент сглаживания определяемый как отношение коэффициента пульсации на входе фильтра к коэффициенту пульсации на его выходе, т. е. на нагрузке

В нашем случае . Для уменьшения переменной составляющей выпрямленного напряжения, т, е. для ослабления пульсации полагаем . Значение коэффициента для мостовой схемы . Тогда:

, .

Заключение

Данная курсовая работа состоит из двух частей: в первой части курсовой работы рассмотрены основные параметры однофазных выпрямителей и сглаживающих фильтров; во второй части произведен расчет однофазных мостовых выпрямителей, работающих на емкостной и Г- образный фильтры RC, а также расчет резистивно-емкостных фильтров.

Список литературы

1. Касаткин Электротехника: учебник / А.С. Касаткин, М.В. Немцов.-Изд. 9-е, стереотип.- М.: Академия, 2005. — 544с.

2. Электротехника и электроника. Учебник для вузов. - В 3-х книгах / В,И. Киселёв, А.И. Копылов, Э.В. Кузнецов и др. // Под ред. проф. ВТ, Герасимова. - М.: Энергоатомиздат, 1997.

3. Рекус Г.Г. Лабораторный практикум по электротехнике с основами электроники. - М.: Высшая школа, 2001

4. Опадчий Ю.Ф., Глудкин О.П., Гуров А.И. Аналоговая и цифровая электроника. Учебник для вузов. - М.: Радио и связь, 1998.

5. Электротехника. Компьютерные технологии практических занятий. //Под ред. А.В. Кравцова. - М.: МГАУ им. В.П. Горячкина, 2000.

6. Электротехника и основы электроники. //Под ред. Глудкина 0.IL Учебник для вузов. - М,: Высшая школа, 1993, электронная версия 1998.

7. Марченко А.Л., Марченко Е.А. Основы теории цепей и сигналов. // Тексты лекций. - М.: МАТИ—ЛАТМЭС, 1998.

8. Рекус Г.Г., Чесноков В.Н. Лабораторные работы по электротехнике и основам электроники. - М.: Высшая школа, 1993.

9. Марченко А.Л. Методические указания к проведению лабораторного практикума. Выпуск 1, выпуск 2, выпуск 3. -.М.: МАТИ—ЛАТМЭС, 2000.

10. Электротехника /Под ред. Горбунова. -М., 2003

И. Глазенко Т.А. Электротехника и основы электроники.-М., 1996 12. А.С. Касаткин, М.В. Немцов Электротехника. Учебник для вузов. -М.: Высшая школа, 1999.

13.Справочник радиолюбителя конструктора. М.: Радио и связь, 1984.

14. «Источники питания электронных устройств». Методические указания для выполнения курсовой работы по дисциплине «Общая электротехника и электроника» для студентов специальности – 110302 - Электрификация и автоматизация сельского хозяйства./Вендин С.В./ БелГСХА, 2009.
