Тогда как поддержка простых типов данных (при существующей тенденции к увеличению длины слова) может с первого взгляда показаться шагом назад, это качество делает микроЭВМ семейства МК51 особенно удобными для применений, в которых используются контроллеры. Алгоритмы работы последних по своей сути предполагают наличие входных и выходных булевых переменных, которые сложно реализовать при помощи стандартных микропроцессоров.
Все эти свойства в целом называются булевым процессором семейства МК51.
Благодаря такому мощному АЛУ набор инструкций микроЭВМ семейства МК51 одинаково хорошо подходит как для применений управления в реальном масштабе времени, так и для алгоритмов с большим объемом данных.
Микросхемы семейства КМ1816ВЕ751 конструктивно выполнены в металлокерамическом корпусе типа 2123.40-6 с прозрачной для ультрафиолетового излучения крышкой. Остальные рассматриваемые в данном описании ОМЭВМ семейства МК51 конструктивно выполнены в пластмассовых корпусах типа 2123.40-2.
Условное графическое обозначение микросхем показано на рис. 1, назначение выводов приведено в табл. 2.
ОМЭВМ состоит из следующих основных функциональных узлов: блока управления, арифметико-логического устройства, блока таймеров/счетчиков, блока последовательного интерфейса и прерываний, программного счетчика, памяти данных и памяти программ.
Двусторонний обмен информацией между функциональными блоками осуществляется с помощью внутренней 8-разрядной магистрали данных.

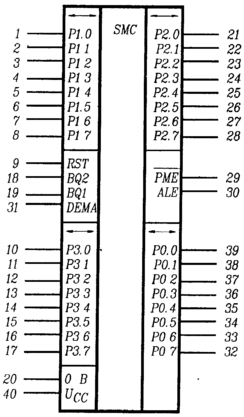

Рис .1. Условное графическое обозначение
Таблица 2.2
| N вывода | Обозн. | Назначение | Тип |
| 1-8 | P1.0-P1.7 | 8-разрядный двунаправленный порт Р1. Вход адреса А0-А7 при проверке внутреннего ПЗУ (РПЗУ). | вход/ выход |
| 9 | RST | Сигнал общего сброса. Вывод резервного питания ОЗУ от внешнего источника (для 1816) | вход |
| 10-17 | P3.0-P3.7 | 8-разрядный двунаправленный порт P3 с дополнительными функциями: | вход/ выход |
| P3.0 | Последовательные данные приемника - RxD | вход | |
| P3.1 | Последовательные данные передатчика - TxD | выход | |
| P3.2 | Вход внешнего прерывания 0- INТ0 | вход | |
| P3.3 | Вход внешнего прерывания 1- INTI | вход | |
| P3.4 | Вход таймера/счетчика 0: - Т0 | вход | |
| P3.5 | Вход таймера/счетчика 1: - Т1 | вход | |
| P3.6 | Выход стробирующего сигнала при | выход | |
| записи во внешнюю память данных: - WR | |||
| P3.7 | Выход стробирующего сигнала при чтении из внешней памяти данных - RD | выход | |
| 18 19 | BQ2 BQI | Выводы для подключения кварцевого резонатора. | выход вход |
| 20 | 0 В | Общий вывод | |
| 21-28 | P2.0-P2.7 | 8-разрядный двунаправленный порт Р2. Выход адреса А8-А15 в режиме работы с внешней памятью. В режиме проверки внутреннего ПЗУ выводы Р2.0 - Р2.6 используются как вход адреса А8-А14. Вывод Р2.7 -разрешение чтения ПЗУ: - Е | вход/ выход |
| 29 | PME | Разрешение программной памяти | выход |
| 30 | ALE | Выходной сигнал разрешения фиксации адреса. При программировании РПЗУ сигнал: - PROG | вход/ выход |
Литература
-
Тавернье К. PIC-микроконтроллеры. Практика применения: Пер. с фр. -М: ДМКПресс, 2008. - 272 с.: ил. (Серия «Справочник»).
-
Борзенко А.Е. IBM PC: устройство, ремонт, модернизация. – 2-е изд. перераб. и доп. – М.: ТОО фирма «Компьютер Пресс», 2006. – 344с.: ил.
-
Цифровые интегральные микросхемы: Справ./М. И. Богданович, И.Н. Грель, В.А. Прохоренко, В.В. Шалимо.–Мн.: Беларусь, 2001. – 493 с.: ил.
-
ДСТУ 3008-95. Документация. Отчеты в сфере науки и техники. Структура и правила оформления.
-
Охрана труда в вычислительных центрах. Ю.Г. Собаров и др. – М.: Машиностроение, 2000. – 192с.
