Вывод: преимущество кодера с неравномерной шкалой квантования заключается в передаче сигналов с необходимым качеством.
Задание №4
-
Начертите структурную схему нелинейного декодера. Кратко поясните три этапа декодирования, назначение всех узлов декодера.
-
Выполните операцию нелинейного декодирования.
-
Укажите назначение эталона коррекции.
Исходные данные: кодовая комбинация – 11000000.
1. Назначение декодера – для преобразования 8-разрядной кодовой комбинации в соответствующую амплитуду отсчета АИМ-сигнала.
3 этапа декодирования:
1-й этап – по символу записанному в 1-м разряде, выбирается ГЭТ. Если записана «1», то выбирается ГЭТ(+), если «0» ГЭТ().
2-й этап – по кодовой комбинации, записанной во 2, 3 и 4-м разрядах, выбирается эталонный ток Iосн.эт..
3-й этап – из четырех дополнительных эталонных токов данного Iосн.эт. выбираются те, в чьих разрядах записаны «1».
В конце добавляется эталон коррекции, равный половине шага квантования данного сегмента.
Структурная схема нелинейного декодера: см. приложение №3.
Назначение элементов схемы:
ЦР – служит для принятия кодовой группы ИКМ-сигнала и формирования на выходе в виде 8-разрядного параллельного двоичного кода.
ГОпр – управляет работой узлов декодера.
ГЭТ – формирует полярность и величины эталонов, количество формируемых эталонов равно 11, их значения – 1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 у. е.
БКЭ – для подключения выбранного ГЭТ1 или ГЭТ2, а также для подключения выбранных эталонных токов по сигналу от ЭЛ.
ЭЛ – экспандирующая логика – для коммутации 7-разрядного кода (без первого символа полярности сигнала), поступившего от ЦР, в 12-разрядный двоичный код для управления разрядами выбранного ГЭТ.
2. Кодовая комбинация – 1100000.
1-й этап – выбираем ГЭТ:
«1» → ГЭТ(+);
2-й этап – выбираем основной эталонный ток:
100 → 4-й сегмент → ОЭ – 128, ДЭ – 64, 32, 16, 8;
3-й этап – из ДЭ выбираем те, в чьих разрядах стоит «1». Т.к. в ДЭ нет разрядов со значением «1», выбираем последний и определяем шаг квантования:
Δ=8, эталон коррекции равен 0,5Δ=4.
128+4=132 (у. е.) – полученный КАИМ-сигнал.
Эталон коррекции применяется для уменьшения искажения при декодировании.
Задание №5
-
Приведите три требования к линейным кодам. Укажите достоинства и недостатки заданного линейного кода.
-

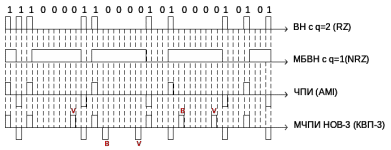

Постройте заданную цифровую последовательность в кодах:
Однополярном со скважностью Q=2 (ВН);
Однополярном со скважностью Q=1 (МБВН);
Двухполярном ЧПИ;
Двухполярном КВП-3 (МЧПИ).
Исходные данные:
Цифровая последовательность | Тип линейного кода |
1110000110000101000010101 | МБВН (NRZ) |
1. Три требования к линейным кодам:
-
Энергетический спектр сигнала должен ограничиваться сверху и снизу, быть достаточно узким, располагаться на сравнительно низких частотах и не содержать постоянной составляющей.
-
В составе спектра должна быть составляющая fт.
-
Сигнал должен быть представлен в коде, содержащем информационную избыточность.
Линейный код МБВН (NRZ) – однополярный, со скважностью Q=1, так называемый сигнал с импульсами, затянутыми на тактовый интервал.
«+»:
Спектр линейного сигнала расположен в НЧ области, поэтому малы МСИ-1 и переходные помехи;
Схема генератора проще, чем у ЧПИ.
«»:
В спектре есть постоянный ток и мощные НЧ составляющие, поэтому велики МСИ-1;
Возможен сбой УТС из-за большой серии нулей;
В коде нет избыточности, поэтому нельзя контролировать ошибки;
В спектре нет fр, поэтому схема УТС сложнее, чем у ВН.
