В качестве активных элементов каскадов приемников, работающих на частотах 30 кГц - 300 МГц, используются полупроводниковые приборы и электронные лампы. Предпочтение отдается полупроводниковым приборам благодаря их преимуществам (малые габаритные размеры и масса; низкие напряжения и токи питания; большой срок службы и механическая прочность).
Приемники конструктивно выполняются из отдельных (навесных) активных и пассивных элементов с печатным или объемным монтажом или из готовых интегральных микросхем, представляющих собой каскады, узлы приемников и даже целые приемники.
Разработка структурной схемы
Структурные схемы приемников различаются построением тракта радиочастоты, в котором может осуществляться прямое усиление входных сигналов и усиление их с преобразованием частоты.
В приемниках прямого усиления тракт радиочастоты содержит входную цепь (ВЦ) и усилитель поступающего с антенны радиосигнала – так называемый усилитель радиосигнала (УРС). В этом случае все избирательные цепи настроены на частоту принимаемого радиосигнала, на которой осуществляется усиление. Входная цепь обеспечивает предварительную частотную селекцию до первого каскада УРС, а сам УРС – основную частотную селекцию и детекторное усиление сигналов. Так как обычно необходимы высокая избирательность и усиление, то может потребоваться несколько усилительных каскадов и резонансных контуров. Из-за конструктивной сложности реализации перестройки число контуров редко превышает 3...4. При этом усиление на радиочастоте может оказаться неустойчивым, а селективность недостаточной.
Наибольшее распространение для подавляющего большинства радиосистем различного назначения получила супергетеродинная структура приемника с одно- или многократным преобразованием частоты (Рисунок 1). Часть приемника – преселектор, включающий ВЦ и УРС, подобен структуре приемника прямого усиления и обеспечивает чувствительность и предварительную селекцию по частоте. С выхода преселектора напряжение сигналов и помех поступает на преобразователь частоты (ПЧ), где происходит изменение несущей частоты сигнала
Рисунок 1. Структурная схема приемника супергетеродинного типа
Для этого сигнал и колебания местного генератора - гетеродина (Г) одновременно воздействуют на смеситель (См), представляющий собой нелинейный или параметрический элемент.
В результате на выходе смесителя возникает колебание, содержащие составляющие с частотой сигнала
и его гармоник, гетеродина
и его гармоник и большое число комбинационных составляющих с частотами
(n,m=0,1,2...- целые числа). Одна из этих комбинационных частот используется в качестве новой несущей частоты выходного сигнала и называется промежуточной частотой:
Поскольку сигнал несет в себе полезную информацию, в процессе преобразования частоты эта информация должна сохраняться, то есть ПЧ должен быть линейным. Таким образом, в процессе преобразования частоты происходит перенос спектра сигнала в область промежуточной частоты без нарушения амплитудных и фазовых соотношений его составляющих. Частотно-избирательные блоки, расположенные за смесителем, настроены на частоту
и называются усилителями сигналов промежуточной частоты (УПЧ). Промежуточная частота всегда фиксирована, не зависит от частоты принимаемого сигнала
и выбирается намного ниже частоты сигнала. Поэтому на частоте легко обеспечить требуемое устойчивое усиление. Так как УПЧ не перестраивается по частоте, то это позволяет получить в супергетеродинном приемнике высокую частотную избирательность при неизменной полосе пропускания, а также реализовать оптимальную фильтрацию сигнала от помех, применяя согласованные фильтры на промежуточной частоте.
Приемник многоканальных сигналов с временным уплотнением должен преобразовывать радиоимпульсы в видеоимпульсы; разделить видеоимпульсы, служащие для передачи сообщений по различным каналам, и преобразовать видеоимпульсы, следующие с тактовой частотой, в модулирующее напряжение. После линейного тракта радиоимпульсы промежуточной частоты поступают на входе демодулятора (ДРИ), который в свою очередь преобразует их в видеоимпульсы. Т.е. Uпор ≥Uп При приеме сигналов с ШИМ в качестве ДРИ может выступать амплитудный детектор. Радиоимпульсы синхронизации также преобразуются ДРИ в видеоимпульсы. Они, как правило, отличаются большой длительностью, что позволяет с помощью интегратора (И) и пороговой схемы (ПС) выделить их. Они поступают на ждущий мультивибратор (МВ), который при этом запускается и открывает каскад совпадения (КС), который пропускает соответствующий канал на время приема импульса. Срез импульса МВ1 запускает МВ2, который открывает следующий канал и т.д. Затем приходит следующий синхроимпульс и все повторяется. Для демодуляции сигналов с широтно-импульсной модуляцией (ШИМ) необходимо пропустить видеоимпульсы через ФНЧ с граничной частотой Fв, где 0.5Fи>Fв>Fmax. Для ослабления помех нужно использовать двухсторонний ограничитель (ДО) или электронное реле, которое будет перебрасываться во время прохождения напряжения через некоторое пороговое напряжение. Уровень ограничения следует выбрать из условия Uпор ≈ 0.5Uи, где Uи – амплитуда видеоимпульсов. В этом случаи уровень ограничения попадает на участок наибольшей крутизны фронта импульсов, и действие помех станет минимальным. ДО необходимо включить между КС и ДРИ, тем самым уменьшая необходимое число активных элементов. В итоге структурная схема приемника будет выглядеть как показано на рисунке 2.

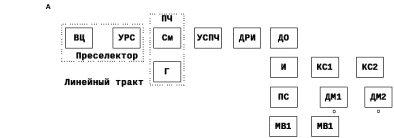

Рисунок 2. Структурная схема многоканального приемника с ШИМ и временным уплотнением.
При расчёте структурной схемы необходимо определить число преобразователей частоты, определить промежуточные частоты и частоты гетеродинов, к-ты передачи блоков УРС, ПЧ и УПЧ, чтобы обеспечить на выходе тюнера достаточный уровень сигнала для работы усилителя.
История радиовещания
В 10 часов утра 7 ноября 1917 года радиостанция на борту крейсера «Аврора» передала радиограмму о крушении буржуазного строя и об установлении в России Советской власти
Ночью 12 ноября мощная радиостанция Петроградского военного порта передала обращение Ленина по радио: «Всем. Всем». С первых дней Октябрьской революции радио было использовано правительством как средство политической информации.
2 декабря 1918 года Ленин утвердил декрет, касающийся радиолабораторин в Нижнем Новгороде. Основные установки декрета сводились к следующему: «Радиолаборатория с мастерскими рассматривалась как первый этап к организации в России государственного радиотехнического института, целью которого является объединить в себе и вокруг себя все научно-технические силы России, работающие в области радио, радиотехнические учебные заведения и радиопромышленность».
По всей стране началось строительство радиосети. Радиостанции возникали там, где этого требовали условия новой экономики — в Поволжье, Сибири, на Кавказе. Телеграфное радиовещание, которое вел московский мощный искровой передатчик на Ходынке, передавало ежедневно по 2—3 тыс. слов радиограмм. Эти передачи организовывали жизнь государства в то время, когда была нарушена нормальная работа транспорта и проводной связи.
В Нижнем Новгороде небольшой коллектив (17 человек), переехавший сюда из Тверской радиоприемной станции, организовал первоклассный научно-исследовательский радиоинститут, объединивший крупнейших радиоспециалистов того времени во главе с М. А. Бонч-Бруевичем, А. Ф. Шориным, В. П. Вологдиным, В. В. Татариновым, Д. А. Рожанским, П. А. Остряковым и другими.
В радиолаборатории Нижнего Новгорода уже в 1918 году были разработаны генераторные лампы, а к декабрю 1919 года построена радиотелефонная передающая станция мощностью в 5 кет. Опытные передачи этой станции имели историческое значение для развития радиовещания. М. А. Бонч-Бруевич писал в декабре 1919 года: «В последнее время я перешел к испытаниям металлических реле, делая анод в виде металлической закрытой трубы, которая вместе с тем служит и баллоном реле... Предварительные опыты показали, что принципиально такая конструкция вполне возможна...».
Такие лампы с медными анодами и водяным охлаждением впервые в мире были изготовлены М. А. Бонч-Бруевичем в Нижегородской радиолаборатории весной 1920 года. Нигде в мире не было в то время ламп такой мощности; их конструкция явилась классическим прототипом для всего последующего развития техники генераторных ламп и до настоящего времени составляет основу этой техники. К 1923 году Бонч-Бруевич довел мощность генераторных ламп с водяным охлаждением до 80 кВт.
Для обеспечения радиосвязей с другими государствами профессор В. П. Вологдин в той же Нижегородской радиолаборатории построил машину высокой частоты мощностью 50 кВт, которая была установлена на Октябрьской радиостанции (б. Ходынской) в 1924 году и заменила искровой передатчик. В 1929 году на этой же станции начала работать машина высокой частоты В. П. Вологдина мощностью 150 кет.
Ведя огромную работу, направленную на выполнение правительственных заданий, советские радиотехники сумели осуществить оригинальные теоретические исследования. Примером могут служить работы профессора В. М. Шулейкина по расчету емкости антенн, расчету излучения антенн и рамок и распространению радиоволн, работы Н. Н. Луценко о емкости изоляторов, И. Г. Кляцкина о методах повышения полезного действия антенн, экспериментальные работы Б. А. Введенского с очень короткими волнами.
Значительные успехи были достигнуты в СССР в области радиовещания. В 1933 году начала работу радиостанция имени Коминтерна мощностью 500 кВт, опередившая по мощности на 1—2 года американское и европейское радиостроительство. Это замечательное сооружение было выполнено по системе высокочастотных блоков, предложенной профессором А. Л. Минцем и осуществленной под его руководством. На очереди стояла задача создания прямой радиосвязи с Сибирью, Дальним Востоком и Западом.
