Однако многократное использование тумблеров в короткие промежутки времени утомляет оператора, работающего с радиоаппаратурой. В этих случаях целесообразно применять клавишные переключатели.

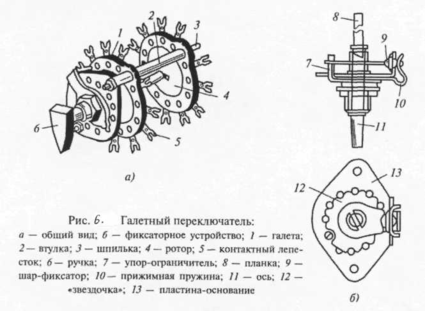

Галетные переключатели являются многополюсными, что позволяет одновременно осуществлять коммутацию нескольких функционально связанных цепей. Галетные переключатели широко применяются в радиоаппаратуре. Наиболее малогабаритными являются низкочастотный МПН-1 (рис.6, а) и высокочастотный МПВ-1 (рис.6, б) переключатели.

Реле, как и переключатели, предназначены для коммутации электрических цепей радиоустройств. Однако если в переключателе коммутация осуществляется механическим нажатием кнопок, клавишей, передвижением или поворотом ручек тумблера, галетного переключателя, то в реле одновременное размыкание (замыкание) контактных пар происходит под действием электрического, магнитного или температурного полей.

По принципу работы реле подразделяются на электромагнитные, магнитоэлектрические, электродинамические, индукционные и электротермические. Наибольшее распространение получили электромагнитные реле.

В зависимости от вида коммутируемого тока различают реле постоянного и переменного токов.

Реле постоянного тока подразделяются на нейтральные и поляризованные. Нейтральное реле срабатывает только при наличии постоянного тока в обмотке, а поляризованное реле, имеющее общий якорь и расположенные по обе стороны от него контактные пластины, срабатывает в ту или другую сторону в зависимости от направления проходящего тока в обмотке.

В состав электромагнитного реле входят, как правило, контактные пары, якорь, обмотка, сердечник и другие элементы для механической сборки.

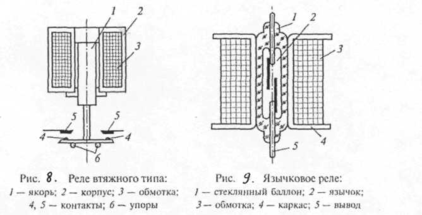

По конструктивному оформлению различают реле поворотного (рис.7), втяжного (рис.8) и язычкового (рис.9) типов.

В зависимости от времени срабатывания реле разделяют на быстродействующие (не более 0,005 с), нормальные (от 0,015 с) и замедленные (более 0,015 с).

Основными параметрами реле являются токи (напряжения) срабатывания и отпускания, время срабатывания и отпускания, мощность срабатывания, срок службы, масса и габариты, эксплуатационные характеристики.

Ток (напряжение) срабатывания - минимально необходимое значение тока (напряжения), при котором тяговое усилие, развиваемое электромагнитом постоянного тока, будет больше суммы противодействующих сил, т.е. силы, развиваемой возвратной пружиной, а также сил деформации контактных пар и трения.

Ток (напряжение) отпускания - минимально необходимое значение тока (напряжения), при котором тяговое усилие будет меньше суммы противодействующих сил.

Ток отпускания всегда меньше тока срабатывания. Объясняется это тем, что в начале срабатывания реле величина зазора большая, поэтому тяговая сила в этот момент меньше, чем в начале отпускания, и для ее увеличения необходим большой ток.

Время срабатывания (отпускания) - интервал времени с момента подачи напряжения (тока) в обмотку реле до момента коммутации контактов.

Мощность срабатывания - мощность, потребляемая обмоткой реле при срабатывании.

Срок службы - число допустимых переключений контактов реле, при котором обеспечивается его надежность, заданная техническими условиями.

Масса и габариты реле зависят от его мощности срабатывания, вида конструктивного оформления, числа контактных пар и эксплуатационных характеристик.

При отсутствии в конструкции реле подвижных механических элементов его быстродействие и надежность повышаются. Такое реле называется герметизированным контактом, или герконом. Геркон имеет малое контактное сопротивление, высокую чувствительность (малые токи срабатывания) и безыскровую коммутацию контактов.

Разъем - это электромеханическое устройство, предназначенное для соединения электрических цепей между блоками и функциональными ячейками с помощью кабелей, жгутов и печатного монтажа.

Разъем представляет собой соединение двух сборочных единиц - вилки и розетки, в изоляционных основаниях которых укреплены штыри и гнезда, образующие контактные пары. Кроме того, в конструкцию разъема входят также корпус, каркас, штырь-ловитель, ключ для правильного соединения вилки и розетки, элементы крепления.

По назначению разъемы классифицируются на высокочастотные и низкочастотные, а по применению - на межблочные и межъячеечные (внутриблочные).

Межблочные разъемы используются для соединения различных по назначению и конструкции блоков, а межъячеечные - только в разъемных конструкциях блоков, обеспечивающих легкосъемность и быстрое электрическое соединение функциональных ячеек как при сборке, так и при эксплуатации.

В зависимости от соединения контактных пар разъемы выполняются с гладкими плоскими и круглыми штырями, с пружинными гнездами, а также с гиперболоидной поверхностью гнезда или штыря.

Разъемы с гиперболоидной поверхностью гнезда или штыря наиболее надежны по сравнению с другими видами разъемов, так как контакт при этом осуществляется во многих точках гиперболоидной поверхности.

По форме разъемы бывают круглые и прямоугольные. Круглые используются в высокочастотном диапазоне и для межблочной коммутации, а прямоугольные чаще используются для внутри-блочных соединений.

Кроме того, по степени унификации различают разъемы стандартного, наборного и нестандартного типов.

К основным параметрам разъемов относятся следующие:

- надежность контактной пары;

- ее переходное сопротивление;

- рабочее напряжение и максимальный рабочий ток разъема;

- рабочий диапазон частот;

- число контактов;

- масса и габариты;

- срок службы;

- эксплуатационные характеристики.

Внутриблочные разъемы применяются для электрического соединения между собой функциональных ячеек с помощью печатного или проводного монтажа.

Межблочные разъемы служат для электрического соединения высоко- и низкочастотных цепей между блоками.
