Уральский государственный технический университет – УПИ

Кафедра автоматики и управления в технических системах

Методы расчета

сложных электрических цепей

Екатеринбург

Расчетное задание

Для заданной электрической цепи, в которой , , а остальные параметры указаны в таблице, требуется рассчитать:

• все токи и напряжения методом контурных токов;

• все токи и напряжения методом узловых напряжений;

• ток через сопротивление R6 методом эквивалентного генератора.

Номер схемы	, В	, В	, В	, Ом	, Ом	, Ом	, Ом
2	8	16	5	91	180	100	120

Метод контурных токов

Составим систему для метода контурных токов:

(1)

Найдем собственные и взаимные сопротивления контуров:

,

,

.

,

,

.

Подставим найденные значения и данные значения в систему (1):

Решая систему, находим:

, , .

Из схемы видно, что:

, , .

Соответственно, значения напряжений (рассчитываем по закону Ома: ):

, , ,

, , .

Метод узловых напряжений

Прежде, чем применять метод узловых напряжений, преобразуем все источники напряжения в эквивалентные источники тока:

, , ,

, , .

Рассчитаем собственную и взаимную проводимости:

,

,

.

,

,

.

Найдем токи в источниках по формуле :

, , .

Запишем узловые токи:

, , .

Составим систему для метода узловых напряжений:

(2)

Подставим найденные значения и в систему (2):

Решая систему, находим:

, , .

Из схемы видно, что:

,

,

,

,

,

.

Соответственно, значения сил токов (рассчитываем по закону Ома: ):

, , ,

, , .

Метод эквивалентных источников

С помощью эквивалентных преобразований, заменим исходную схему на следующую:

Для этого, рассчитаем напряжение между точкам А и Б методом контурных токов:

Контурные уравнения:

Тогда, эти уравнения и имеют матричный вид:

Подставим конкретные значения:

Из решения этой системы, имеем:

.

Выразим токи в ветвях через контурные токи:

Подставим конкретные значения:

Найдем напряжение на отрезке АБ:

Замкнем все источники напряжения и найдем входное сопротивление внешней цепи:

Рассчитаем сопротивление полученной цепи. Для этого преобразуем ее следующим образом:

Рассчитаем сопротивления R₁₃, R₁₄, R₃₄:

Найдем общее сопротивление цепи:

Заменим внешнюю, по отношению к ветви, цепь, содержащую сопротивление R_6, эквивалентным источником напряжения:

Тогда:

Результаты расчётов токов и напряжений в методе контурных токов практически совпали с результатами метода узловых напряжений, небольшие отклонения связаны с округлениями при вычислениях. Значение тока I₆, найденное методом эквивалентного генератора, совпало со значениями, полученными в методах контурных токов. Это говорит о правильности расчётов.

1. Проектирование фильтра Баттерворта верхних частот:

Wp=2*pi*8e3 рад/с – частота, ограничивающая область подавления;

Ws=2*pi*1e4 рад/с – гарантированная частота области пропускания;

Rp=3 дБ – уровень полосы подавления;

Rs=30дБ – уровень полосы пропускания;

Построение АЧХ фильтра:

[n, Wc]=buttord (Wp, Ws, Rp, Rs, 's') – определение порядка фильтра и частоты на уровне 3 дБ;

[z, p, k]=buttap(n) – способ аппроксимации фильтра;

[b, a]=zp2tf (z, p, k) – низкочастотный прототип фильтра;

[bt, at]=lp2hp (b, a, Wc) – переход к высоким частотам;

f=linspace (0,2e4,100) – определение полосы частот;

k=freqs (bt, at, 2*pi*f) – модуль АЧХ;

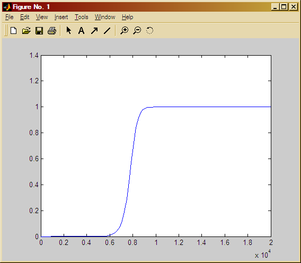

plot (f, abs(k)) – построение АЧХ:

1. Построение фильтра, тип которого не известен:

m=[zeros (1,11), ones (1,5), linspace (0. 9,0,10)];

f=[0:25]*100;

plot (f, m):

fn=[fn 1] – добавляем количество нормированных частот до 1;

m=[m 0] – количество амплитуд должно равняться количеству частот;

b=fir2 (100, fn, m);

k=freqz (b, 1, fn);

plot (fn, abs(k))

freqz (b, 1)

Вывод: В ходе лабораторной работы с помощью прикладного пакета MATLAB были спроектированы аналоговый фильтр Баттерворта верхних частот и произвольный фильтр. Графики, полученные в ходе проектирования прилагаются в отчете.
