Міністерство освіти і науки

Сумський державний університет

Кафедра інформатики

Обов’язкове домашнє завдання

з дисципліни Основи проектування інформаційних систем

на тему "Розробка моделі системи "Відкриття нового підприємства по виготовленню цегли", використовуючи методології проектування IDEF0 та UML"

Виконав студент групи ІН-83

Горбатенко О. О.

Перевірив асистент кафедри інформатики

Дунь О.В.

Суми 2010

Виконання

1. Визначить систему, що моделюється. Модель системи обов'язково повинна бути узгоджена з викладачем

Система, що моделюється - це "Відкриття нового підприємства по виготовленню цегли "

2. Складіть список всіх основних об'єктів, які, на Вашу думку, лежать у межах системи, що моделюється. Система, що моделюється повинна містити в собі не менш ,ніж 10 об'єктів

Список всіх основних об’єктів, які, на мою думку, можуть лежать у межах системи, що моделюється

Список об’єктів:

1. Початкові заощадження.

2. Ділянка для підприємства.

3. Будівля цеху.

4. Робітники.

5. Устаткування для виготовлення цегли.

6. Адміністративна будівля (офіс, контора).

7. Ринок збуту.

8. Техніка для доставки сировини та продукції.

9. Система комунікацій.

10. Сировина (глина, пісок).

11. Складські приміщення.

12. Цінні папери.

13. Рахунок у банку.

14. Поїздки в банк.

3. Проведіть критичний аналіз отриманого списку об'єктів й, якщо потрібно, видаліть ті з них, які, може бути, потрапили в список випадково

Досліджуючи список, на мій погляд, з нього можна було б виключити наступні об'єкти

• Техніка для доставки сировини та продукції;

• Поїздки в банк.

4. Проведіть об'єднання об'єктів зі списку в групи. На цьому етапі можливе виявлення нових об'єктів і включення їх у список

Об'єднавши в групи об'єкти, що залишилися в списку, вийшли наступні групи об'єктів

Початкові заощадження.

Цінні папери.

Рахунок у банку .

Ділянка для підприємства.

Будівля цеху.

Адміністративна будівля (офіс, контора).

Складські приміщення.

Робітники.

Сировина (глина, пісок).

Устаткування для виготовлення цегли.

Ринок збуту.

Система комунікацій.

5. Перелічите список функцій, які повинні виконуватися в рамках системи, що моделюється. При складанні списку функцій співвідноситеся зі списком об'єктів, що Ви вже розробили раніше

В результаті доповнення отримаємо наступний список об’єктів.

Початкові заощадження.

Цінні папери.

Рахунок у банку .

Ділянка для підприємства.

Будівля цеху.

Адміністративна будівля (офіс, контора).

Складські приміщення.

Робітники.

Сировина (глина, пісок).

Устаткування для виготовлення цегли.

Ринок збуту.

Система комунікацій.

Огорожа ділянки.

6. Згрупуйте подібні функції. У міру складання й групування списку функцій може змінитися список об'єктів області, що моделюється. Об'єкти можуть виключатися зі списку, але можуть бути й повернуті назад

Функції, які повинні виконуватися в рамках системи, що моделюється:

Зібрати початкові заощадження.

Зареєструвати підприємство (Отримати цінні папери).

Відкрити рахунок у банку.

Купити будівлю для офісу.

Купити землю під зведення складських приміщень, цеху.

Обладнати систему комунікацій.

Встановити огорожу.

Налаштувати поставки сировини. Найняти робітників на роботу.

Закупити обладнання для виготовлення цегли.

Налаштувати поставки на ринок збуту.

7. Складіть список питань, на які повинна відповідати модель. Число питань повинне бути не менш 10

Об'єднавши в групи функції, вийшли наступні групи функцій:

Зібрати початкові заощадження.

Зареєструвати підприємство (Отримати цінні папери).

Відкрити рахунок у банку.

Купити будівлю для офісу.

Купити землю під зведення складських приміщень, цеху.

Закупити обладнання для виготовлення цегли.

Налаштувати поставки сировини.

Налаштувати поставки на ринок збуту.

Найняти робітників на роботу. Обладнати систему комунікацій.

Встановити огорожу.

8. Використовуючи список питань, спробуйте визначити хто буде її застосовувати

Список питань, на які повинна відповідати модель "Відкриття нового підприємства по виготовленню цегли". Це:

1. Яку форму організації повинно мати підприємство?

2. Скільки потрібно початкових заощаджень для організації підприємства?

3. Який вид цегли вироблятиме підприємство?

4. Скільки потрібно робітників і якої кваліфікації?

5. Звідки постачати сировину?

6. Кому продавати готовий продукт?

7. Чи рентабельно буде виробляти цеглу саме в цьому регіоні?

8. Який технологічний процес обрати?

9. Яке обладнання потрібно для виробництва?

10. Де збудувати підприємство, або купити готові виробничі приміщення?

11. Чи відповідатиме розміщення підприємства екологічним, санітарним та правовим нормам?

9. Сформулюйте мету моделі. Для цього спробуйте всі питання, які Ви задали щодо системи, звести воєдино в одній пропозиції. Це й буде формулювання мети моделі

Спробуємо зрозуміти, хто буде використовувати модель? Швидше за все, це буде підприємець, або держава (в залежності від форми власності майбутнього підприємства), який має організувати весь процес виробництва, активно брати участь по його створенню, керувати ним і контролювати Його.

10. Визначить точку зору моделі. Для цього складіть список претендентів, з позиції яких може розглядатися система, що моделюється. Напроти кожного претендента поставте ті питання, на які він зможе відповісти. Виберіть із них того, позиція якого може дати відповідь на більше число питань, що задають системі. Ця позиція й буде точкою зору моделі

Сформулюємо мету моделі, об’єднавши всі питання, що задають системі, в одній пропозиції:

Мета: Визначити доцільність, обґрунтованість запровадження підприємства і послідовність дій, які необхідно виконати, щоб відкрити нове підприємство.

11. Створіть у середовищі BPwin 4.0 модель системи, використовуючи функціональну методологію IDEF0,яка б складалась з контекстної діаграми, діаграм декомпозиції 1-3 рівнів. Опишіть мету моделі і точки зору моделі, а також автора моделі На діаграмі декомпозиції 1 рівня повинне перебувати не менш чотирьох функціональних блоків. У кожного функціонального блоку 1 рівня декомпозиції повинна бути діаграма декомпозиції 2 рівня. Також повинна бути передбачена не менш однієї діаграми декомпозиції 3 рівня. Кожен тип дуг повинен бути виділений різними кольорами

Список претендентів, з позиції яких може розглядатися система, що моделюється:

• Підприємець:

  1. Яку форму організації повинно мати підприємство?

  2. Скільки потрібно початкових заощаджень для організації підприємства?

  3. Скільки потрібно робітників і якої кваліфікації?

  4. Чи рентабельно буде виробляти цеглу саме в цьому регіоні?

  5. Який технологічний процес обрати?

  6. Яке обладнання потрібно для виробництва?

  7. Де збудувати підприємство, або купити готові виробничі приміщення?

  8. Звідки постачати сировину?

• Міська рада:

  1. Чи відповідатиме розміщення підприємства екологічним, санітарним та правовим нормам?

• Будівельна компанія:

  1. Який вид цегли вироблятиме підприємство?

  2. Кому продавати готовий продукт?

Найбільш підходящою є Підприємець, як особа, яка найбільш зацікавлена у відкритті підприємства і найбільш компетентна в питаннях, які мають бути вирішені. Тому, я зупинилася на ній. Точка зору: Підприємець.

Робота у середовищі BPwin 4.0:

1. Щоб створити нову модель у середовищі BPwin 4.0 треба:

1. У діалозі вибрати режим створення нової моделі.

1. Вибрати нотацію IDEF0.

   1. Ввести ім'я моделі.

У результаті цих дій буде створена нова модель і на екрані відобразиться контекстна сторінка моделі. Контекстна діаграма має номер А-0. У центрі буде розташований функціональний блок.

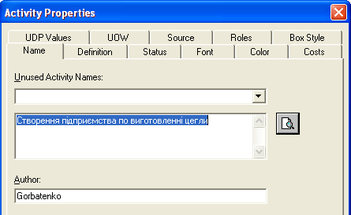

Функціональний блок на контекстній сторінці моделі має номер А0. Номер розташований у правому нижньому куті блоку. Щоб заіменувати його потрібно виділити й відкрити меню по правій кнопці миші. Вибрати пункт Name і ввести ім’я функціонального блоку.

Щоб описати мету й точку зору моделі у вікні властивостей моделі треба відкрити вкладку Purpose. У вікні Purpose описати мету, а у вікні ViewPoint - точку зору, з якої буде моделюватися система.

На вкладці Numbering вікна властивостей моделі треба задати правила нумерації функціональних блоків.

Для кожного функціонального блоку в моделі може бути створена своя сторінка декомпозиції. Якщо блок не має сторінку декомпозиції, то в його лівому верхньому куті присутня діагональна риска. Після створення сторінки декомпозиції вона зникає.

Щоб створити сторінку декомпозиції для функціонального блоку потрібно виділити блок мишею, клацнути правою кнопкою миші і вибрати пункт Decompose. У діалоговому вікні потрібно вказати нотацію IDEF0 та число функціональних блоків, які автоматично будуть створені на сторінці декомпозиції. Передбачається, що їх повинне бути не більше 6.

Для створення дуг Входу, Виходу, Механізму й Керування потрібно вибрати кпопку із зображенням стрілки на лінійці інструментів і провести потрібну кількість стрілок до відповідних граней функціонального блоку. До кожної грані функціонального блоку може примикати кілька стрілок.

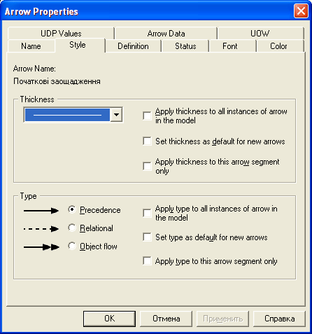

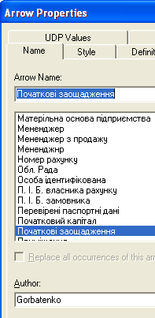

Після створення стрілки необхідно дати їй ім'я. Для цього стрілку потрібно виділити й двічі клацнути мишею. У вікні Arrow Properties у вкладці Name треба задати ім'я стрілки, у вкладці Style визначити її стиль.
