Текст из файла (страница 4)

Полезная модель является промышленно применимой, если она может быть использована в промышленности, сельском хозяйстве, здравоохранении, других отраслях экономики или в социальной сфере. [2]

В самом общем смысле полезная модель – это так называемое малое изобретение, т.е. изобретение, отвечающее критерию новизны, но имеющее невысокий творческий уровень. [3]

Охрана полезных моделей ставит целью предоставление среднему и малому предпринимателям, равно как и отдельным изобретателям, механизма быстрой и дешевой правовой защиты их конструктивных разработок. Таким образом, институт полезных моделей призвал способствовать решению сугубо практических проблем, возникающих прежде всего в сфере удовлетворения человеческих потребностей. Учитывая этот фактор, охрана полезной модели предоставляется только на 10 лет (до 2008 г. – 5 лет).

Сокращенные сроки получения свидетельства на полезную модель обусловлены тем, что в отличие от экспертизы на патентоспособность заявки на изобретение, заявка на полезную модель подвергается только формальной экспертизе. Процедура выдачи свидетельства носит так называемый явочный характер, т.е. установления соответствия заявки на полезную модель критериям охраноспособности экспертным путем не производится. Преимуществом такой процедуры является быстрота, недостатком – меньшая надежность и, как следствие, возможность частых случаев оспаривания правомерности выдачи свидетельства. Данный недостаток может быть легко преодолен, если заявитель воспользуется правами, предоставляемыми ему Законом – ходатайствовать о проведении информационного поиска по заявке на полезную модель для определения уровня техники. Целью такого поиска является оценка патентоспособности полезной модели и в первую очередь ее новизны. Кроме того возможно преобразование заявки на полезную модель в заявку на изобретение. [3]

Не предоставляется правовая охрана в качестве полезной модели:

1) решениям, касающимся только внешнего вида изделий и направленным на удовлетворение эстетических потребностей;

2) топологиям интегральных микросхем. [2, ст.1351.]

Примеры ПМ:

"Формователь кускового торфа" патент № 69863.

Формователь кускового торфа, включающий загрузочную часть пресса, загрузочное окно, матричный канал и штемпель с винтовой поверхностью, отличающийся тем, что винтовая поверхность выполнена автономной и расположена коаксиально штемпелю с возможностью вращательного движения, а штемпель установлен по оси матричного канала с возможностью возвратно-поступательного перемещения.

Формователь по п.1, отличающийся тем, что штемпель в хвостовой части дополнительно снабжен ползуном, внутри которого установлены винтовые пружины.

Формователь по п.1, отличающийся тем, что рабочий торец штемпеля, контактирующий с формуемым материалом, выполнен с волнистым профилем.

Формователь по п.1, отличающийся тем, что на входе в матричный канал установлена дополнительная кольцевая обечайка с режущими элементами.

Формователь по п.1, отличающийся тем, что на выходе из матричного канала установлен мундштук с резиновой насадкой, с возможностью размещения в которой не менее одного куска сформованного торфа.

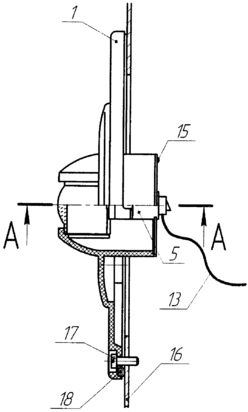

"Фонарь концевой сигнальный светодиодный пассажирского вагона" патент №72449.

1. Фонарь концевой сигнальный светодиодный пассажирского вагона, содержащий корпус с окном для линзы, линзу, светоэлектронный блок (СЭБ), совмещенный источник света в виде цепи последовательно соединенных светодиодов, установленных на светодиодной плате, расположенной внутри СЭБ напротив линзы, и соединенный проводами со стабилизированным источником питания, покрытым герметиком, закрепленным в СЭБ, соединенном в свою очередь с электросетью вагона, имеющим на задней стенке фонаря световой индикатор работоспособности, прокладку, расположенную между задней стенкой и корпусом, отличающийся тем, что на задней стенке фонаря дополнительно установлено электронное устройство дистанционного слежения за его работой, цепь последовательно соединенных светодиодов дополнительно шунтирована стабилитронами, светодиодная плата конструктивно совмещена со стабилизированным источником питания, линза выполнена плосковыпуклой и закреплена внутри корпуса, а прокладка между задней стенкой и корпусом выполнена силиконовой.

2. Фонарь по п.1, отличающийся тем, что корпус выполнен с углублением по периферии со стороны прилегания его к вагону, в котором расположена прокладка из заранее сформованного эластичного материала.

3. Фонарь по п.1, отличающийся тем, что корпус выполнен из пластмассы методом литья под давлением

"Линза" патент №73090

1. Линза, включающая внутреннюю линейчатую поверхность и внешнюю поверхность, содержащую сферический и периферийный участки, отличающаяся тем, что поверхность периферийного участка параллельна внутренней прямолинейной поверхности и выполнена с постоянным сечением.

2. Линза по п.1, отличающаяся тем, что она в плане выполнена в форме диска, цилиндра или их части.

3. Линза по п.1 или 2, отличающаяся тем, что внутренняя линейчатая поверхность линзы в форме диска или его частей выполнена плоской.

4. Линза по п.1 или 2, отличающаяся тем, что внутренняя линейчатая поверхность линзы в форме цилиндра или его частей выполнена цилиндрической.

ПРАКТИЧЕСКАЯ ЧАСТЬ

Задача № 1

При ремонте хлопкоуборочных машин необходимо предварительное удаление износившейся щетины при восстановлении щеточных изделий, например, щеточных планок.

Известно устройство для удаления волоса, например, из шкур, содержащее пару рабочих элементов, установленных с возможностью вращения один навстречу другому и имеющих на поверхности накатку, и механизм подачи шкур. Однако для известного устройства характерна малая эффективность удаления волоса вследствие того, что рабочие элементы недостаточно близко подходят к основанию волоса. Это затрудняет удаление коротких волос.

Для повышения эффективности удаления щетины каждый рабочий элемент выполнен в виде конического ролика, обращенного вершиной в сторону подачи щеточной планки.

Устройство для удаления щетины из щеточной планки содержит: пару рабочих элементов 1 и 2, установленных с возможностью вращения один навстречу другому, и механизм подачи щеточной планки 3. Рабочий элемент 1 выполнен с возможностью вращения от какого-либо механизма 4, а рабочий элемент 2 установлен свободно. Для увеличения усилия зажима пучков щетины или отдельных щетинок на поверхности рабочих элементов 1 и 2 имеется накатка. Каждый рабочий элемент 1 и 2 выполнен в виде конического ролика, обращенного вершиной в сторону подачи щеточной планки 3.

Устройство работает следующим образом.

Конический ролик 1, приводящийся во вращение от механизма 4 за счет сцепления с роликом 2 приводит последний во вращение (рис.1а). На вращающиеся ролики 1 и 2 подают щеточную планку 3. Щетина планки 3 (рис.16) в зависимости от линейных размеров защемляется либо на большем диаметре роликов, либо на меньшем. Более изношенные по длине отдельные щетинки или пучки щетины защемляются концами роликов, имеющими меньший диаметр, что позволяет им близко подойти к основанию щетины и удалить ее.

Накатка на роликах служит для зажатия пучков щетины или отдельных щетинок не по прямой линии, а по линии их зацепления, что увеличивает усилие зажатия при удалении отдельных щетинок и пучков щетины.

Ответ на задачу №1

Проанализируем признаки ближайшего аналога и изобретения.

формула изобретения

Устройство для удаления волоса, содержащее пару рабочих элементов, установленных с возможностью вращения один навстречу другому и имеющих на поверхности накатку, и механизм подачи щеточной планки, отличающееся тем, что каждый рабочий элемент выполнен в виде конического ролика, обращенного вершиной в сторону подачи щеточной планки, первый рабочий элемент выполнен с возможностью вращения от какого-либо механизма, а второй рабочий элемент установлен свободно.

Задача № 2

Стали, применяющиеся в настоящее время для изготовления штампов, имеют низкую ударную вязкость и, как следствие этого, низкую разгаростойкость. Эти сплавы характеризуются недостаточной коррозионной стойкостью.

Предложена сталь, содержащая (мас.%):

углерод 0,15-0,18;

хром 7,5-9,0;

вольфрам 5,5-6,5;

ванадий 0,2-0,3;

марганец не более 0,3;

кремний не более 0,3;

сера и фосфор не более 0,03 каждого.

Пониженное по сравнению с известными сталями содержание углерода привело к повышению ударной вязкости и разгаростойкости стали, а повышенное содержание вольфрама позволило сохранить на высоком уровне ее прочностные свойства.

Механические свойства стали при 20°С:

предел прочности 169 кг/мм2

предел текучести 137 кг/мм2

относительное сужение 51%

относительное удлинение 10%

ударная вязкость 10 кг/см2

Механические свойства стали при 600°С:

предел прочности 79 кг/мм2

предел текучести 73 кг/мм2

ударная вязкость 10 кг/см2

Приведенные свойства получены у стали, закаленной с 1140°С и отпущенной при 600°С.

Ответ на задачу №2

Данное техническое решение необходимо защищать патентом на изобретение, т. к. согласно ст.1350 [2] в качестве ИЗ охраняется техническое решение в любой области, относящееся к продукту или способу. В данном случае это продукт, композиция.

Из описания можно сделать вывод, что техническим результатом данного изобретения является повышение ударной вязкости и разгаростойкости стали, а также сохранение ее прочностных свойств.

Основываясь на условии задачи, проанализируем признаки изобретения и аналога. Общим для изобретения и аналога является качественное содержание составных элементов в композиции. Отличительными признаками является их количественный состав.

формула изобретения

Сталь, содержащая углерод, хром, вольфрам, ванадий, марганец, кремний, серу и фосфор, отличающаяся тем, что она содержит компоненты при следующем соотношении, мас.%:

углерод 0,15-0,18

хром 7,5-9,0

вольфрам 5,5-6,5

ванадий 0,2-0,3

марганец не более 0,3

кремний не более 0,3

сера и фосфор не более 0,03 каждого

Задача № 3

Материалы заявки на изобретение, оформленные в соответствии с действующими правилами составления, подачи и рассмотрения заявки на выдачу патента на изобретение. Описание, формула, реферат, чертежи и бланки заявления представляются в 3х экз., все остальные документы – в 1 экз.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1 Интеллектуальная собственность. Законодательство и практика применения: практич. пособие.2-е издание, перераб. и доп. – М.: Юристъ, 2006. – 351с.

2. Гражданский кодекс РФ.

3. Рекомендации по вопросам экспертизы заявок на изобретения и полезные модели (Утверждены приказом Роспатента от 31.03. 2004 № 43, с дополнениями, внесенными приказом Роспатента от 11.10. 2005 № 120).

4. Правила составления, подачи и рассмотрения заявки на выдачу патента на изобретение.

5. Червова Л.В. Основные принципы составления формулы изобретения в СССР / Уч. пособие. - М.: ВНИИПИ, 1988. - 80 с.
