4. Обследование и оценка состояния жилых, общественных и промышленных зданий и сооружений на предмет возможности их безаварийной эксплуатации.
5.Обследование, оценка и документирование повреждений конкретных зданий и сооружений с целью частичного или полного возмещения ущерба их владельцам страховыми компаниями или государством.
-
Обследование, оценка и документирование повреждений зданий и сооружений с целью составления проектов и смет на их восстановление и ремонт или принятия решения о сносе.
-
Выявление на основе анализа проведенных обследований наиболее удачных и неудачных конструктивных и планировочных решений зданий и сооружений, наиболее хорошо и плохо показавших себя строительных материалов с целью последующей корректировки соответствующих стандартов.
-
Оценка общего экономического ущерба, связанного с факто произошедшего землетрясения: повреждение и разрушение зданий; ранение и гибель людей; жизнеобеспечение пострадавшего населения; спад деловой активности (промышленное производство, торговля, туризм, общественные мероприятия и др.); охрана общественного порядка; восстановление разрушенного хозяйства; лечение и реабилитация пострадавших и т. д. [30].
-
Количественная оценка сотрясаемости на всей территории, где землетрясение ощущалось людьми или проявилось в виде реакций зданий, сооружений, предметов или земной поверхности, с целью составления карты изосейст, уточнения параметров землетрясения, геодинамического режима района и положения сейсмогенерирующих разломов, совершенствования карт общего и детального сейсмического районирования, проверки и совершенствования методов прогноза землетрясений, решения других научных и практических задач, в том числе в рамках международного сотрудничества.
10.Детальное (поквартальное) обследование реакции зданий, сооружений, людей и предметов в пределах застроенных территорий с целью уточнения существующих или составления новых карт сейсмического микрорайонирования, совершенствования методики СМР.
Все виды обследований должны быть проведены быстро, так как информация теряется с каждым днем, а объективные результаты обследования чрезвычайно важны как для принятия срочных мер по ликвидации последствий землетрясения, так и для практического и научного использования в дальнейшем.
Достоверность и качество информации зависят, в частности, от квалификации и степени подготовленности обследователей, обеспечении их необходимой документацией, транспортом, средствами связи. Обследователи должны знать также правила техники безопасности. Необходимо учитывать, что поврежденные здания могут частично или полностью самопроизвольно разрушиться, особенно при наличии повторных толчков; сейсмодеформации (оползни, обвалы, камнепады, лавины и др.) могут возникать не только в момент землетрясения, но и несколько позже.
Ниже рассматриваются методы получения макросейсмической информации, используемой для решения задач общей и инженерной сейсмологии.
2.2 Обследование и оценка распределения макросейсмического эффекта в пределах всего макросейсмического поля
Макросейсмическая информация — ценнейший материал как для развития общей и инженерной сейсмологии, так и для решения практических задач, связанных с хозяйственным освоением и " застройкой территорий. Сбор объективных макросейсмических данных, особенно по сильным землетрясениям задача государственной важности. Поэтому сразу после сильного землетрясения одна из государственных организаций, имеющая на это полномочия (например, специализированный отдел одного из институтов РАН или МЧС), создает штаб для организации макросейсмических обследований. К работе могут привлекаться сотрудники академических и научно-исследовательских институтов, вузов, проектных и других организаций (сейсмологи, геологи, строители), имеющие опыт проведения макросейсмических обследований или прошедшие специальное обучение.
Штаб формирует бригады для проведения обследований (по 2-4 чел. каждая в зависимости от поставленных задач), разрабатывает схемы маршрутов каждой бригады, указывает населенные пункты, подлежащие обследованию, обеспечивает обследователей транспортом, необходимой документацией (карты, командировочные удостоверения, полномочия на получение информации у административных органов и населения и др.), организует телефонный опрос для получения сведений о проявлении землетрясения в удаленных от эпицентра населенных пунктах, получает, обрабатывает и анализирует (совместно с обследователями) поступающую информацию.
Для макросейсмического обследования крупных городов с целью составления в будущем или уточнения существующих карт СМР могут создаваться отдельные (автономные) группы обследователей, состоящие, главным образом, из специалистов строительного профиля, однако штаб осуществляет общее методическое руководство, получает и использует собранную ими информацию.
В первую очередь обследуется эпицентральная зона, так как здесь информация теряется очень быстро (разрушаются дома, не подлежащие ремонту, убираются завалы, нивелируются и засыпаются сейсмодислокации и т. д.). В этот момент важно получить при возможности первичные видео- и фотоматериалы с указанием их точного адреса.
Общее количество участников обследования зависит от масштабов стихийного бедствия и работ, которые им предстоит выполнить. Например, при Дагестанском землетрясении 1970 г. макро-сейсмическое обследование проводили 22 чел. (в разные промежутки времени от 8 до 14 чел. одновременно), не считая бригад, выполнявших поквартальное обследование территории г. Махачкалы. Обследование проходило по маршрутам, общая протяженность которых составила 5 тыс. км, и при посещении 250 населенных пунктов. По 150 населенным пунктам сведения были получены путем опросов. Общая площадь, по которой были собраны данные для составления карты изосейст, составила 432,5 тыс. км2, в том числе площадь зон (тыс. км2): 7 баллов— 3,5; 6 баллов — 12; 5 баллов — 37; 4 балла — 380.
До настоящего времени нет единой общепризнанной методики проведения макросейсмических обследований больших площадей. Наиболее часто используют традиционное (обзорное) обследование, дифференциально-статистический и статистический методы определения балльности.
Обзорное обследование состоит в осмотре строений, беседе с жителями, выделении в ходе этой работы на основе интуиции и опыта обследователя наиболее характерных признаков поведения людей, повреждения зданий, сейсмодислокации. Наибольшее значение при слабых толчках придается таким признакам, как раскачивание предметов, ощущение землетрясения всем населением или его частью, пробуждение спящих, движение и падение предметов; при более сильных толчках основой для оценки становятся типичные (наиболее распространенные в данном населенном пункте) повреждения хорошо известных обследователю видов зданий. При такой методике работы документация на обследованные здания не заполняется, подсчет относительного числа зданий с той или иной степенью повреждения обычно не производится. Первичный материал представляется в произвольной форме — от указания только балла до описания повреждений в домах и цитат из рассказов очевидцев. Недостатками метода являются: отказ от фиксации количественных характеристик реакции людей, зданий, предметов; трудность контроля качества обследования; невозможность оценки точности; трудность формализации информации для компьютерной обработки. Несомненное преимущество метода для опытного наблюдателя—довольно высокая скорость обследования. Метод можно рекомендовать для оценки сотрясаемости в удаленных от эпицентра зонах и при предварительном (оперативном) осмотре территорий.
Дифференциально-статистический метод, предложенный И.В.Ананьиным, основан на применении шкалы М8К-64 к данным официальной статистики, получаемым от администраций населенных пунктов, с выборочным контролем на местности. Точность метода зависит от достоверности и качества контроля данных. Градации официальной статистики обычно не соответствуют градациям шкалы МЗК-64 (см. прил. 4 или табл. 11.1), что затрудняет привязку полученной информации к макросейсмической шкале и ее обработку. Как правило, в административных документах здания подразделяют по категориям: "Не повреждено", "Требует текущего ремонта", "Требует капитального ремонта", "Не подлежит восстановлению". В худшем случае выделяют категории: "Не повреждено", "Повреждено", "Разрушено". При этом под категорией "Разрушено" часто понимается не физическое разрушение, а непригодность здания для жилья или работы. Учитывая эти обстоятельства, для использования данных официальной статистики требуются их критический анализ и выборочная проверка на местности. Такую работу быстро и качественно могут выполнить лишь опытные специалисты. Для более надежной привязки данных официальной статистики составлена таблица перехода от относительного числа поврежденных и разрушенных зданий к средней степени повреждения с последующим переходом от средней степени повреждения к балльности Статистический метод определения балльности был разработан Н.В. Шебалиным как развитие принципов, заложенных в шкалу I М8К-64. Согласно этой шкале, при анализе повреждений учитывается относительное число зданий с двумя наибольшими степенями повреждения. В описываемой методике в отличие от этого строится полное распределение числа зданий по всем степеням повреждения. При небольшом числе построек в населенном пункте обследуют все здания, в противном случае — выборочно, причем выборка должна осуществляться так, чтобы избежать систематической ошибки (при естественном желании осмотреть наиболее поврежденные здания).
Таблица 2.1. Шкала повреждения зданий
Степень повреждения d | Структурные повреждения (повреждения материала и ненесущих конструкций) | Конструктивные повреждения (повреждения несущих конструкций) |
0 | Отсутствие видимых повреждений. Допускается осыпание чешуек побелки. | Отсутствие повреждений |
1 | Слабые повреждения:тонкие трещины в штукатурке; откалывание небольших кусочков штукатурки; вскрытие швов между панелями и в разделки печей, дверных коробок; тонкие трещины в перегородках, карнизах, фронтонах, трубах | Отсутствие повреждений |
2 | Значительные повреждения: падение пластов штукатурки, сквозные трещины в перегородках, повреждения карнизов, фронтонов, труб, материала кровли | Слабые повреждения: тонкие трещины в несущих конструкциях, незначительные деформации стыков панелей и узлов каркаса |
3 | Разрушения: обвалы перегородок, карнизов, фронтонов, труб, оград | Значительные повреждения: сквозные трещины в несущих блоках, значительные деформации каркаса, вывалы отдельных кирпичей |
4 | Не фиксируются | Разрушения: проломы в несущих стенах, обрушения частей здания, нарушение связей между частями здания |
5 | Не фиксируются | Обвалы: Обрушение здания в целом или полное обрушение двух-трёх стен и крыши |
Можно использовать два приема: во-первых, на плане населенного пункта наметить заранее подлежащие обследованию здания, выбранные по некоторому принципу (например, каждое пятое здание или все угловые на каждом перекрестке плюс несколько зданий внутри квартала и т. п.); во-вторых, обследовать здания группами, т. е. обследовав несколько зданий подряд, миновать некоторое расстояние и опять обследовать подряд несколько зданий. В каждом населенном пункте желательно обследовать не менее 10 (лучше около 30) зданий основных типов. Если территория населенного пункта отчетливо разделяется на несколько участков с разным рельефом или различными инженерно-геологическими условиями, обследования производят для каждого участка раздельно; В ходе работы каждому обследованному зданию присваивают определенную степень повреждения. Для ускорения работ и обеспечения сохранности первичной документации можно использовать специальные карточки, в которых фиксируется эта информация. В процессе обработки полученной информации для каждого типа зданий вычисляют приведенную (среднюю) степень повреждения dcp (dcp A, dcp Б, dcp В):
dcp =∑djnj/∑nj,
где nj— число обследованных зданий данного типа (А, Б или В), имеющих степень повреждения dj.

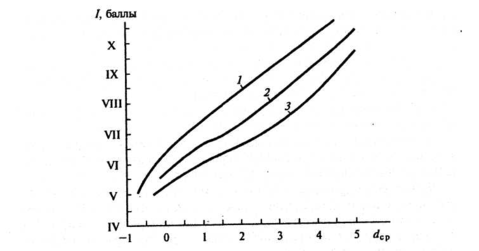

Переход от средней степени повреждения dcp к балльности I осуществляется по специальной таблице или графику (рис. 2.1). Метод позволяет выполнять разновременный сбор и обработку макросейсмической информации, в том числе с использованием вычислительной техники; оценить точность полученных результатов (табл. 2.2);
Таблица2.2. Средняя степень повреждения dср при преобладании крайних значений степени повреждения
Значения d | Процент зданий без повреждений (или с максимальными повреждениями) | |||||
60 | 70 | 80 | 90 | 95 | 98 | |
d=0 | 0,3 | 0,1 | -0.1 | -0,4 | -0,6 | -0,9 |
d=5 | 4,7 | 4,9 | 5,1 | 5,4 | 5,7 | 5,9 |
Первичный итог всей работы — карта изосейст. Для ее составления результаты оценки интенсивности в обследованных (в том числе опросным методом) населенных пунктах наносят на карту. В случае несовпадения оценок в пунктах, обследованных двумя или более наблюдателями, окончательная оценка балльности принимается после совместного обсуждения и анализа первичного материала. Изосейсты проводят как сглаженные кривые, огибающие зоны размещения пунктов с данной балльностью. Сглаживанием изосейсте придается упрощенная форма овальной (по возможности всюду выпуклой) кривой с плавно меняющейся кривизной. При необходимости форма изосейсты может быть и более сложной, однако повышение порядка линии должно быть обосновано достаточно большим числом пунктов с известной балльностью. Число "чужих" пунктов (т. е. пунктов, не соответствующих проведенным изосейстам) не должно превышать 10 % от числа пунктов данного
