 _сж = ,

где C – осевая нагрузка на забой, Н; F – площадь сечения гладкой части БТ, м², которая определяется по таблице.

_сж =25000/7,14·10^-4 = 35035350,67 Па =35,03 МПа;

Напряжение изгиба, возникающее в трубах при работе КБТ в скважине, определяется по формулам

_из= _из'+_из'', _из'

где f – стрела прогиба труб, м D_скв. – скважины с учетом разработки, м; D' – наружный диаметр резьбовых соединений БТ, м.

f = =0,023 м

Длина полуволны прогиба бурильных труб зависит от расстояния интервала расчета от «нулевого» сечения

L_п= м

Для сечения 2 – 2 (забой скважины) Z₂ = Z_о-о=410,67 м.

Осевой момент сопротивления изгибу W_о, м³ в расчетном сечении БТ равен W_о = 8,34·10^-6 м³. Угловая скорость вращения БТ   31,4 с^.

L_п= =17,88 м;

_из'= =71399340,25 Па =71,4 МПа;

_из= _из'= 71399340,25 Па =71,4 МПа;

Касательное напряжение кручения зависит от крутящего момента, передаваемого на КБТ, и определяется по формуле

 = , Па

Крутящий момент определяется по формуле

M_кр = , Н·м

Мощность (N_б) определяется по формуле

N_б = 1,5 N_заб=1,5·12,09=18,14 кВт = 18,14·10³ Вт;

Мощность на разрушение забоя скважины определяется по формуле

N_заб =1,02·10^-7 0,17·25000·93·300 = 12,09465 кВт = 12,09·10³ Вт;

M_кр = 18,14·10³ / 31,4 = 577,76 Н·м;

Полярный момент сопротивления площади поперечного сечения гладкой части БТ кручению, W_р= 1,67·10^-5 м³.

 =577,76/ 1,67·10^-5 =34649458,59 Па = 34,65 МПа;

Суммарное напряжение, действующее на КБТ

_   [_Т]

_  =127,006 МПа 490МПа ;

n =

n = 490/(127,006·1,5)= 2,57 > 1,6

[_Т]=490·10⁶ Па – предел текучести материала БТ. Сталь марки 36Х2С. [1]

Из расчетов видно, что коэффициент запаса прочности больше допустимого, и тип выбранных труб удовлетворяет условиям задания.



_сж1 = 30,76 МПа _из1= 70,87 МПа _ = 36,95 МПа

_сж2 = 35,03 МПа _из2 = 71,4 МПа _ = 34,65 МПа



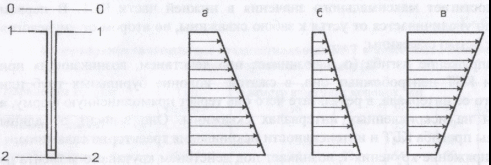

Рис. 2 Положение сечения «0 – 0» и эпюры напряжений, действующих в бурильных трубах при бурении с дополнительной нагрузкой:

0 – 0 «нулевое» сечение Z_О-О=410,667м; сечение 1 – 1 Z₁ =360,667 м (устье скважины); сечение 2 – 2 Z₂ =410,667м (забой скважины);

а – напряжение сжатия _сж1 = 30,76 МПа _сж2 = 35,03 МПа;

б – напряжение изгиба _из1= 70,87 МПа _из2 = 71,4 МПа;

в – касательное напряжение ₁ = 36,95 МПа ₂ = 34,65 МПа

Список использованной литературы

1) «Буровые машины и механизмы» Методические указания к выполнению контрольных работ составитель: В.В. Лысик, ст. преподаватель кафедры ТиТР МПИ.

2) Лекции по предмету «Буровые машины и механизмы»
