- плотность воздуха, кг/м³.

Приближённо депрессия на преодоление местных сопротивлений в гибком трубопроводе может приниматься равной 20% от статической депрессии:

h_М = 0,2* h_Н ^ст = 0,2*649 = 130 Па

В металлическом трубопроводе депрессия на преодоление сопротивлений на стыках невелика, и ею можно пренебречь.

Динамическая депрессия гибких трубопроводов:

Где - средняя скорость движения воздуха в трубопроводе на прямолинейном участке; V = 4Q/*d²

- плотность воздуха, кг/м³.

- для всасывающего трубопровода:

h_д = 10,3² * 1,222/2 = 65 Па

- для нагнетательного трубопровода:

h_д = 17,9² * 1,222/2 = 196 Па

Теперь подсчитаем общую депрессию для всасывающего и нагнетательного трубопровода:

- для всасывающего трубопровода:

h_Т.ВС = 3780 +65 = 3845 Па

- для нагнетательного трубопровода:

h_Т.Н = 649 + 130 + 196 = 975 Па

Необходимая производительность вентиляторов:

- для всасывающего трубопровода

Q_ВС = К_У*Q_З.ВС = 1,97*2,92 = 5,6 м³/сек = 336 м³/мин

К_У - коэффициент воздухопроницаемости всасывающего трубопровода;

Q_З.ВС - наибольшая расход воздуха в забой, с учётом различных факторов.

- для нагнетательного трубопровода

Q_Н = К_У*Q_З = 1,01*2,25 = 2,27 м³/сек = 136,2 м³/мин

К_У-коэффициент воздухопроницаемости нагнетательного трубопровода;

Q_З - наибольшая подача воздуха в забой, с учётом различных факторов.

1. Выбор типа вентиляторов

Производительность вентиляторов определяем с учётом количества воздуха, необходимого для проветривания выработок, и коэффициента воздухопроницаемости.

Выбор типа нагнетательного вентилятора

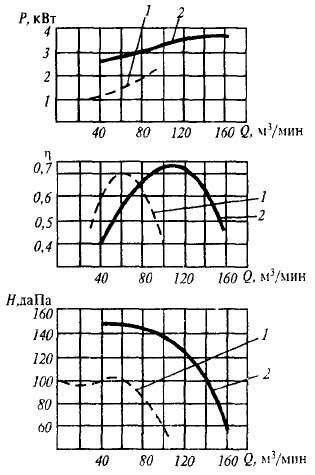

2 – характеристики вентилятора ВМ-4М Нагнетательный вентилятор располагается не ближе 90 метров от забоя проектируемой штольни. Длина нагнетательного трубопровода 80 метров.

Депрессия нагнетательного трубопровода 975 Па.

Необходимая производительность вентилятора 136,2 м³/мин. Поэтому принимаем осевой вентилятор местного проветривания с электроприводом ВМ-4М.

Это означает, что вентилятор ВМ-4М способный создавать максимальную подачу равную 156 м³/мин при максимальной депрессии 1450 Па, обеспечивает требуемую подачу необходимого количества воздуха 136,2 м³/мин, при депрессии 975 Па и КПД (0,7) лежащим в оптимальной зоне.

Техническая характеристика ВМ-4М

Показатель	Ед. изм	Значение
Номинальный диаметр трубопровода	мм	400
Диаметр рабочего колеса	мм	398
Подача:	м3/мин
- оптимальная		114
- в рабочей зоне		48 - 156
Полное давление:	Па
- оптимальное		1300
- в рабочей зоне		700 - 1450
Максимальный полный К.П.Д
- вентилятора		0,72
- агрегата		0,61
Потребляемая мощность в рабочей области	кВт	2,8 – 3,8
Масса агрегата	кг	140
Размеры:	мм
- длина		740
- ширина		550
- высота		560
Электродвигатель		ВАОМ32-2
Напряжение	В	380/660

Выбор типа всасывающего вентилятора

Всасывающий вентилятор располагается не ближе 920 метров от забоя. Длина всасывающего трубопровода 900 метров. Депрессия всасывающего трубопровода 3845 Па. Необходимая производительность вентилятора 336 м³/мин. Поэтому принимаем осевой вентилятор с электроприводом ВМ-8М.

Это означает, что вентилятор ВМ-8М способный создавать максимальную подачу равную 600 м³/мин при максимальной депрессии 4600 Па, обеспечивает требуемую подачу необходимого количества воздуха 336 м³/мин, при депрессии 3845 Па и КПД (0,65) лежащим в оптимальной зоне.

Техническая характеристика вентилятора ВМ – 8М

Определение необходимого числа вентиляторов.

Потребное количество вентиляторов для проветривания всей выработки рассчитывается по уравнению:

- всасывающий вентилятор:

n = h_Т.ВС/0,85* h_ВЕН = 3845/0,85*4600 =0,98 1шт

где h_Т.ВС - депрессия всасывающего трубопровода;

h_ВЕН - оптимальное давление вентилятора, Па.

- нагнетательный вентилятор:

n = h_Т.Н/0,85* h_ВЕН = 975/0,85*1300 =0,88 1шт

где h_Т.Н - депрессия нагнетающего трубопровода;

h_ВЕН - оптимальное давление вентилятора, Па.

Коэффициент 0,85 в формуле вводится для того, чтобы исключить возможность образования зон разрежения в трубопроводе.

Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-8М:

Р = (Q_ВС * h_Т.ВС)/1000 = (5,6*3845)/1000*0,65 = 33 кВт

Проверочный расчёт мощности потребляемой электродвигателем привода вентилятора ВМ-4М

Р = (Q_Н * h_Т.Н)/1000 = (2,27*975)/1000*0,7 = 3,2 кВт

По произведенным расчётам мощности видно, что тип и марка вентилятора выбраны правильно, а установленные на вентиляторах двигатели обеспечивают их нормальную работу.

1. Составление паспорта проветривания

Проветривание горизонтальных горных выработок, их проведение осуществляется в соответствии с паспортом проветривания. Паспорт проветривания составляется руководителем горных работ и утверждается главным инженером экспедиции или партии. Все работающие в выработке должны быть ознакомлены с паспортом под роспись.

В текстовой части паспорта 6 разделов:

Первый раздел: Характеристика выработки

наименование выработки………………… штрек

площадь поперечного сечения в свету… 7,5 м2

глубина выработки 100м

длина проветриваемой выработки…… 900 м

Второй раздел: Характеристика системы проветривания.

1. Способ проветривания – комбинированный.

2. Расход воздуха поступающего к забою (м³/с)

Q 1,43*Q_ВС = 1,43*5,6 = 8 м³/с

1. Производительность вентилятора, работающего на нагнетание (м³/с)

Q_Н = 2,27 м³/с

1. Производительность вентилятора, работающего на всасывание (м³/с):

Q_ВС = 5,6 м³/с

1. Средняя скорость воздушного потока в выработке в 25 метрах от забоя (м³/с). Количество воздуха, проходящего по выработке в 25 метрах от забоя (м³/с):

Q_ВП = Q – Q_Н = 8,0 – 2,27 = 5,73

Скорость движения воздуха в 25 метрах от забоя:

= Q_ВП/S = 5,73/7,5 = 0,76 м/с

1. Количество вентиляторов в системе проветривания – 2 шт.

2. Общая мощность вентиляторов, кВт: 36,2

3. Максимальный расход взрывчатых веществ (кг/м³):

q = q_ц/V = 40/9 = 4,45

q_ц = 40кг - расход ВВ на один цикл;

V = 7,5*1,2 = 9 м³- объём взорванной породы за цикл.

1. Время проветривания после взрыва ВВ, по истечению которого в забой допускаются люди, мин:

Третий раздел: Характеристика вентиляционных трубопроводов.

1. Назначение трубопровода:

- для подачи воздуха нагнетательным вентилятором;

- для подачи воздуха всасывающим вентилятором.

1. Материал вентиляционных труб:

- для нагнетательного трубопровода - МУ;

- для всасывающего трубопровода - листовая сталь.

1. Диаметр вентиляционных труб, м:

- гибкие - 400 мм;

- металлические - 600 мм.

1. Способ соединения звеньев:

- гибкие - пружинящими стальными кольцами;

- металлические - фланцевым болтовым соединением с прокладкой в стыке.

1. Способ подвески трубопроводов в выработке:

- гибкие к тросу, протянутому по выработке;

- металлические - при помощи подвесок.

Четвёртый раздел: Характеристика вентиляторов.

1. Марка вентиляторов:

- работающего на нагнетание - ВМ-4М;

- работающего на всас - ВМ-8М.

1. Производительность (при проектной протяжённости), м³/с:

- работающего на нагнетание – 2,27 м³/с;

- работающего на всас – 5,6 м³/с.

1. Депрессия при проектной протяжённости (Па)

- работающего на нагнетание - 975 Па;

работающего на всас - 3845 Па.

1. Диаметр рабочего колеса, мм:

- ВМ – 4М – 398 мм;
