Геометрически правильная форма кристаллов является следствием их внутреннего строения. Исследования кристаллов при помощи рентгеновских лучей показывают, что элементарные частицы в них располагаются в виде пространственной решетки.

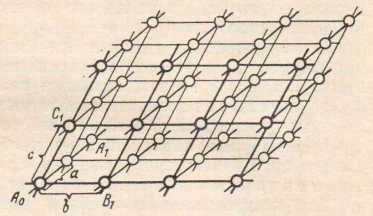

Рис.4.1.1 – Пространственная решетка кристалла
Пространственная решетка представляет, таким образом, систему точек, расположенных в вершинах равных параллельно ориентированных и смежных по целым гранямпараллелепипедов, без промежутков заполняющих пространство. Узлы пространственной решетки в одной плоскости располагаются в виде геометрически правильной плоской сетки, которая представляет собой совокупность узлов, расположенных в одной плоскости и находящихся в вершинах системы равных параллелограммов, параллельно ориентированных и смежных по целым сторонам (рис.4.1.2)

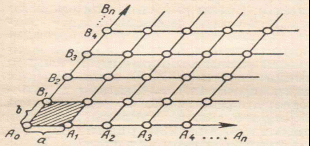

Рис.4.1.2 – Плоская сетка пространственной решетки
Такими плоскими сетками представляются грани реальных кристаллов, наиболее густо “усеянных” элементарными частицами, или имеющие наибольшую ретикулярную плотность, определяемую числом узлов, приходящихся на единицу площади данной плоской сетки.
Элементарные параллелепипеды, совокупность которых образует пространственную решетку кристалла, называются ее элементарными ячейками (рис.4.1.3)

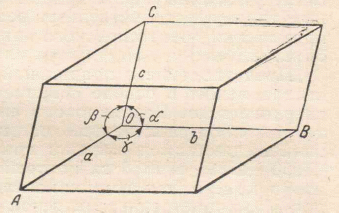

Рис.4.1.3 – Элементарная ячейка
