Ампулу заполняют нагретым спиртом или эфиром. При остывании в ней образуется пузырек. На внешней поверхности ампулы нанесены деления. Наивысшая точка ампулы имеет средний штрих шкалы, и ее называют нуль-пунктом. Цена деления уровня соответствует 45". Уровень имеет юстировочные винты. Они входят в гнезда 24 подставки уровня 25 (см. рис. 3, б).

Зрительная труба является визирным устройством, с помощью которого точно наводят на предмет (вешку, рейку). Труба состоит из объектива 12 и окуляра 75 (рис. 4, а). С помощью окуляра наблюдатель видит предмет увеличенным, обратным и мнимым. Кроме того, в поле зрения окуляра видна сетка нитей 16, предназначенная для точного визирования. Она имеет взаимно перпендикулярные вертикальную и три горизонтальные нити, награвированные на стеклянной (круглой формы) пластине. Эта пластина установлена в оправе и закреплена четырьмя исправительными винтами. Расположена она в фокальной плоскости окуляра и закрыта колпачком 16 (см. рис. 3, а). Фокусирование изображения сетки нитей осуществляют диоптрийным кольцом 17. Воображаемую линию, проходящую через центр сетки нитей (пересечение вертикальной и средней горизонтальной нитей) и оптический центр объектива, называют визирной осью. За пределами объектива визирная ось превращается в визирный луч. Зрительная труба должна давать резкое изображение предмета. Этого достигают перемещением внутренней линзы 17 (см. рис. 4, а) трубы с помощью кремальеры 14 (см. рис. 3, а). При наведении трубы на предмет сначала добиваются четкого изображения сетки нитей, а затем самого предмета.

С осью вращения зрительной трубы наглухо закреплен лимб вертикального круга 9. Он предназначен для измерения вертикальных углов. Устройство вертикального лимба аналогично устройству горизонтального. Зрительная труба снабжена наводящим 18 и закрепительным 13 винтами.

В стойке колонки 15 (см. рис. 3, б) со стороны вертикального круга установлены узлы отсчетной системы теодолита. С помощью оптической системы деления лимбов горизонтального и вертикального кругов передаются в штриховой микроскоп 6 (отсчетное приспособление). В теодолите применена одноканальная оптическая схема.

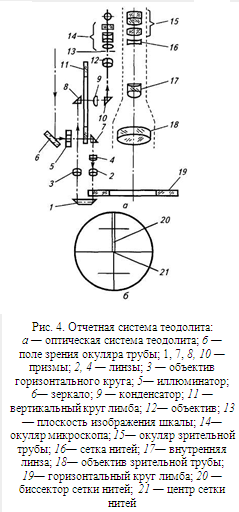

Оптическая схема теодолита показана на рисунке 4, а. От зеркала 6 через иллюминатор 5 свет падает на вертикальный 11 и горизонтальный 19 крути лимба. Изображение штрихов вертикального лимба с помощью призмы 7 и линз 2, 4 объектива передается в плоскость штрихов горизонтального лимба с помощью линзы 17, объектива горизонтального крута 3, призмы 8 на конденсатор 9, на котором нанесен индекс для отсчитывания. Совместное изображение индекса и штрихов деления лимбов передается посредством призмы 10 и объектива 12 на плоскость изображения шкалы 13, которое через окуляр 14 наблюдается в поле зрения микроскопа. На рисунке 3.78, б в поле зрения микроскопа видны штрихи деления горизонтального Г и вертикального В кругов (см. рис. 3).

Зрительная труба имеет оптические визиры 12 (см. рис. 3), которые служат для приближенного наведения трубы на предмет.

Поле зрения микроскопа и отсчеты по горизонтальному Г и вертикальному В кругам теодолита ТЗО показаны на рисунке 5.

Для установки теодолита над точкой местности — вершиной измеряемого угла служит штатив (рис. 6).

Ножки 3 штатива шарнирно соединены с головкой 1. Болтами 2 регулируют их вращение в шарнирах. Высоту штатива изменяют выдвижением ножек, после чего их закрепляют винтом 4. Наконечники ножек углубляют в грунт, нажимая ногой на их упоры.

Теодолит устанавливают на плоскость головки и закрепляют становым винтом 7. На крючок внутри винта подвешивают нитяной отвес. При транспортировании ножки вдвигают до упора, закрепляют винтами 4 и стягивают ремнем 5. Регулируемый ремень 6 служит для переноски штатива на плече или за спиной. На одной из ножек имеется пенал с крышкой для нитяного отвеса и гаечного ключа.

В комплект теодолита ТЗО входят окулярные насадки и ориентир-буссоль.

Окулярные насадки применяют для удобства наблюдения предметов, расположенных под углами более 45° к горизонту, и центрирования теодолита над точкой с помощью зрительный трубы. Надевают их на окуляры зрительной трубы и отсчетного микроскопа. Окулярная насадка представляет собой призму, изменяющую направление визирной оси на 80°. Призма заключена в оправу, свободно вращающуюся в обойме. Насадка на зрительную трубу снабжена откидным светофильтром для визирования на солнце.

Ориентир-буссоль служит для измерения магнитных азимутов. При работе ее устанавливают в паз 10 (см. рис. 3) и закрепляют винтом.

Положение магнитной стрелки наблюдают в зеркале, которому придают нужный наклон. Магнитную стрелку арретируют вращением винта 3 арретира. Для уравновешивания стрелки на южном конце установлен передвижной грузик.

Футляр теодолита имеет колпак, которым его закрывают. При этом плоские пружины, опираясь на колонку теодолита, фиксируют положение алидадной части. Поворотом рукояток замков 2 колпак скрепляют с основанием.

В гнезде внутри колпака закрепляют ориентир-буссоль.

Рейки. При выполнении тахеометрических съемок теодолитом-тахеометром ТЗО удобны в работе трехметровые складные нивелирные рейки. На них нанесены сантиметровые и дециметровые деления. Рейки имеют две стороны: рабочую, на которой сантиметровые деления нанесены черной краской и нуль совмещен с пяткой; дополнительную, на которой деления нанесены красной краской так, чтобы пятка рейки совпадала с отсчетом 4683 или 4783 мм.

Такие рейки предназначены для определения расстояния по нитяному дальномеру и измерения горизонтальных и вертикальных углов.

5. Правила приближенных вычислений и округления

Правила приближенных вычислений. При вычислениях чаще всего проводят алгебраические действия не с точными величинами, а с их приближенными значениями.

При этом руководствуются следующими правилами.

1. В записи приближенного числа с помощью десятичной дроби оставляют только верные знаки.

2. При сложении или вычитании приближенных чисел в результате (в сумме или разности) необходимо оставлять столько десятичных знаков, сколько их дано в компоненте с наименьшим числом этих знаков.

3. При умножении и делении приближенных чисел в результате (произведении или частном) оставляют столько значащих цифр, сколько их имеет приближенное данное с наименьшим числом значащих цифр.

Значащими цифрами каждого числа будут все его цифры, за исключением нулей, стоящих впереди первой цифры, отличной от нуля. По числу нулей, стоящих впереди числа, определяют разряд первой отличной от нуля цифры в данном числе.

1. При возведении приближенных чисел в квадрат или куб в результате необходимо оставлять столько значащих цифр, сколько их в основании степени; однако последняя цифра при этом, особенно при возведении в куб, будет все же менее надежна, чем последняя цифра основания.

2. При извлечении квадратного или кубического корня из приближенного числа в результате берут столько значащих цифр, сколько их имеет подкоренное число; при этом последняя цифра квадратного и особенно кубического корня будет получаться более надежной, чем последняя цифра подкоренного числа.

3. Однозначные выражения вычисляют при помощи логарифмов по таблицам логарифмов с числом десятичных знаков на один больше наименьшего числа значащих цифр, содержащихся в приближенном данном; в окончательном результате последнюю значащую цифру отбрасывают.

1. Если для вычисления искомой величины требуется провести ряд разных действий, то в этом случае во всех промежуточных результатах необходимо сохранять лишь на одну цифру больше, чем это указано в правилах 2...4, отбрасывая эту лишнюю цифру только в окончательном результате.

2. Если некоторые данные, участвующие в вычислении, имеют десятичные знаки (при сложении и вычитании) или значащие цифры (при умножении, делении, возведении в степень или извлечении корня) больше, чем другие, то их предварительно округляют, сохраняя лишь одну лишнюю цифру против числа, заданного с наименьшим числом значащих цифр.

3. При вычислении следует помнить о той точности, которую можно получить или которая необходима в каждом конкретном случае.

10. Для получения результата с п цифрами для вычисления необходимо брать за исходные данные столько цифр, сколько согласно правилам 2...5 дает (n + 1) цифр результата.

Правила округления. В большинстве случаев вычислительной практики приходится пользоваться как окончательным результатом не тем числом, которое получилось от вычисления. Полученный результат оставляют с меньшим числом цифр, пользуясь при этом округлением.

Иногда применяют округление при пользовании различными таблицами. Числа надо округлять так, чтобы ошибки округления по своему абсолютному значению не превышали половины единицы последнего оставленного знака в данном числе. Такое округление называют округлением с поправкой.

При этом способе округления руководствуются следующими правилами:

если первая из отбрасываемых цифр больше пяти (5) единиц, то последнюю оставляемую в числе цифру увеличивают на единицу;

если первая из отбрасываемых цифр меньше пяти (5) единиц, то последнюю оставляемую в числе цифру сохраняют без изменения;

если в числе последней цифрой является цифра пять (5), то предшествующую ей цифру увеличивают на единицу только в том случае, если она нечетная.

Например, число 193,29863. После округления будет 193,299 или 193,30.

87,8242-87,824 или 87,82. Если числа 35,965 и 49,875 точные, то после округления они будут 35,97 и 49,88.

Для способа округления с поправкой максимальная погрешность не превышает половины единицы цифры последнего разряда в оставленном числе.

Список используемой литературы

1. Баздырев Г. И., Лошаков В. Г., Пупонин А. И. и др. Земледелие. — М.: Колос, 2000. — 552 с.: ил.

2. Дубенок Н. Н., Шуляк А. С. Землеустройство с основами геодезии. — М.: КолосС, 2004. — 320 с: ил.
