Определим категорию взрывопожарной или пожарной опасности помещения участка дробления резиновой крошки завода по переработке изношенных автомобильных шин. Площадь помещения S = 1900 м², высота h = 9 м, объем V = 20000 м³ . Максимальное количество горючих материалов в помещении 24000 кг. Транспортировка крошки осуществляется конвейерами и шнеками закрытого типа. В местах пылевыделения устроены местные отсосы, удаляющие основное количество выделившейся пыли. Максимальное количество осевшей пыли на труднодоступных для уборки поверхностях составляет 12 кг, а на доступные – 8 кг. Крошка подается по транспортерной линии в количестве 1000 кг/ч. Крошка содержит 12% взрывоопасной пыли. Размеры частиц менее 350 мкм. Теплота сгорания резиновой крошки Н_т = 27000 кДж. Для решения задачи см. заданный вариант.

Решение

Наибольшее количество взвешенной в воздухе пыли может быть в случае аварийного разрушения транспортерной линии и выброса пыли в помещение. Время аварийного поступления пыли в помещение для случая ручного отключения системы составляет 5 минут.

В этом случае количество пыли, поступившей в помещение будет равняться:

M_ав = (M_ап + qt)К_п.

Ввиду того, что размеры частиц пыли менее 350 мкм, К_п = 1;

12 % от общего выделения пыли, равной 1 соответствует 0,12; M_ап = 0.

.

Расчетное количество осевшей пыли:

M_п = (m₁ + m₂) = 12 + 8 = 20 кг.

Количество взвихрившейся пыли:

M_вз = К_вз ∙ M_п = 0,9 ∙ 20 = 18 кг.

Общее количество взрывоопасной пыли в помещении:

M = M_вз + M_ав = 10 + 18 = 28 кг.

Используя формулу:

, где

Н_т – теплота сгорания резиновой крошки;

V – объем помещения;

z – коэффициент участия горючего вещества при взрыве для пыли равен 0,5.

Определим пожарную нагрузку:

Q = G ∙ H = 24000 ∙ 21,7 = 520800 МДж,

где Н – теплота сгорания пыли (Н = 21,7 МДж/кг).

Удельная пожарная нагрузка:

В соответствии с нормативными значениями, указанными в таблице 4 НПБ 105-03, помещение следует отнести к категории В3.

Задача № 4

Определить предел огнестойкости железобетонной колонны сечения 400400 мм, длина колонны 4 м. Бетон класса 25 на известняковом щебне. Процент армирования μ_{а =} 3 (%). Коэффициент продольного изгиба =1. Нормативная нагрузка N = 4000 кН. В здании какой степени огнестойкости можно применить эту колонну.

Решение

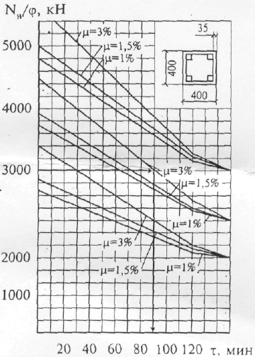

Для определения предела огнестойкости следует на графике (см. рис. 1) из точки соответствующей отношению N/ провести горизонталь до пересечения с кривой соответствующей В-25 и μ.

Точка пересечения этих линий даст значение предела огнестойкости колонны, которое равно - 83 мин.

Используя таблицу 4* СНиП 21-01-97* определим степень огнестойкости помещения, в котором можно применить данную колонну.

Таблица 4*

Степень огнестойкости здания	Предел огнестойкости строительных конструкций, не менее
	Несущие элементы здания	Наружные ненесущие стены	Перекрытия междуэтажные (в том числе чердачные и над подвалами)	Элементы бесчердачных покрытий			Лестничные клетки
				Настилы (в том числе с утеплителем)	Фермы, балки, прогоны		Внутренние стены	Марши и площадки лестниц
I	R 120	Е ЗО	REI 60		RE 30	R ЗО		REI 120	R 60
II	R 90	Е 15	REI 45		RE 15	R 15		REI 90	R 60
III	R 45	Е 15	REI 45		RE 15	R 15		REI 60	R 45
IV	R 15	Е 15	REI 15		RE 15	R 15		REI 45	R 15
V	Не нормируется

Т.к. колонна является несущим элементом здания, то её можно применить в помещениях I и II степени огнестойкости.

Задача № 6

Рассчитать запас воды в пожарном резервуаре на территории промышленного предприятия. Здание без фонарей, шириной 60 м и более. Объем здания – 400 тыс. м³, категория пожарной опасности – Б; и степень огнестойкости - I. Расходы на наружное пожаротушение для данного производственного здания (на 1 пожар) составляет – 60 л/с.

Решение

Площадь до 150 га. Предприятие охраняется пожарной частью, на вооружении которой находятся пожарные автонасосы.

1. Определить запас воды в резервуаре для целей пожаротушения.

V = q ∙ τ ∙ n (м³);

где q – нормативный расход воды (л/с);

τ – нормативное время тушения (3 часа);

n – расчетное количество одновременных пожаров на предприятиее (1).

V = 60 * 60 * 60 * 3 * 1 = 648 (м³).

1. Рисунок устройства приемного колодца пожарного резервуара с его описанием.

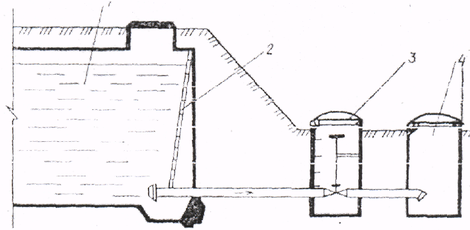

Рис. 1 Устройство приемного колодца пожарного резервуара:

1 – пожарный резервуар, 2 – лестница, 3 – колодец с задвижкой, 4 – приемный колодец вместительностью 3…5 м³

3. Схема «Указательного знака» пожарного водоема с указанием цветов

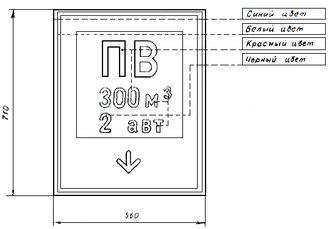

Рис. 2 Указательный знак пожарного водоема

Список литературы

1. Иванов Е.Н. «Противопожарная защита открытых технологических установок». – М.:Химия, 1986.

2. Собурь С.В. «Пожарная безопасность предприятий». – М.: Спецтехника. 2004 г.

3. НПБ 105-2003 «Определение категории помещений, зданий и наружных установок по взрывопожарной и пожарной опасности».

4. НПБ 236-97 «Огнезащитные составы для стальных конструкций. Общие требования. Методы испытания».

5. НПБ 251-98 «Огнезащитные составы и вещества для древесины и материалов на её основе. Общие требования. Методы испытания».

6. Правила, инструкции пожарной безопасности (новые редакции 2004 г.).

7. Правила пожарной безопасности в Российской Федерации (ППБ 01-03).

8. СНиП 21-01-97* «Пожарная безопасность зданий и сооружений».
