(10)

причем в качестве n_возд нужно брать выражение

где Т - температура эталонной кюветы, Р - давление эталонной кюветы.

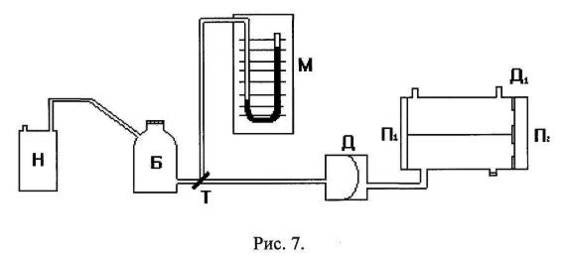

Система изменения давления. Поскольку измеряется зависимость n=n(Р), то необходимо изменять давление воздуха в измерительной кювете. Система изменения и измерения давления в кювете представлена на рис. 7. Насос Камовского Н нагнетает воздух в балластный баллон Б, позволяющий плавно менять давление воздуха. Тройник Т соединяет баллон Б с водяным манометром М и установкой. Для того, чтобы в рефрактометр не попадали пары воды из манометра, включена диафрагма Д (резиновый шарик в бутылке). На время измерения рекомендуется отключить баллон Б с помощью крана-тройника.

Рис.3.

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1 .Попросить преподавателя включить прибор.

2.Наблюдая в окуляре рефрактометра за интерференционной картиной, с помощью микровинта добиваются совмещение верхних и нижних интерференционных линий. По шкале барабана микровинта записывают нулевое положение.

3.Стеклянный кран перевести в положение "открыто". Включить микрокомпрессор. Добиться разности уровней воды в коленах монометра 4 см. и закрыть кран. Выключить микрокомпрессор.

4. Наблюдая в окуляре за интерференционной картиной, с помощью микровинта добиваются совмещения верхних и нижних интерференционных линий. Записать значение по шкале барабана.

5.Увеличивая давление каждый раз на 4 см., проделать п. 3, 4 не менее 20-30 раз.

6. Подписать данные у преподавателя. Выключить прибор.

Данные по работе:

L = 0,5 м ; n_возд = 1,000292 при 0° С, 760 мм. рт. ст.

λ = 5461 Å ; 1 Å = 10^-10 м ; 1 а = 7,5 10^-3 мм. рт. ст.

1 Па = 0,102 мм. вод. ст. ; Δ = 0,0375 t λ, где t - отсчет по шкале, минус отсчет нуля прибора ИТР-1.

Содержание отчета.

1.Результат подписанный преподавателем.

2.Результаты обработки измерений : а) заполнить таблицу:

б)построить график зависимости (n_вещ -1) от Р.

в)вычислить по углу наклона прямой из графика и формулы К_о = 2πλ/KT поляризуемость молекул ά.

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Почему n = n(Р), n = n(λ) ?

2. Схема установки. Для чего нужны две кюветы?

З. Куда пускается газ и где находится клин?

4. Какой вид имеет интерференционная картина и почему?

5. Как выглядела бы интерференционная картина, если бы ширина щели стремилась к нулю?

6. Как измеряется показатель преломления в работе?

ИСПОЛЬЗУЕМАЯ И РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА

1. Ландсберг Г.С. «Оптика», М., «Наука», 1976 г. - 928 с.

2. Захарьевский А. Н. Интерферометры. М., 1952.

3. Физический практикум под редакцией В. И. Ивероновой. Электричество и оптика. М., 1968.
