Министерство образования Российской Федерации
Пермский Государственный Технический Университет
Кафедра электротехники и электромеханики
Лабораторная работа
«Исследование цепи переменного тока с последовательным соединением активного сопротивления, индуктивности и емкости»
Цель работы
Исследование влияний величины индуктивности катушки на электрические параметры цепи однофазного синусоидального напряжения, содержащей последовательно соединенные катушки индуктивности и конденсатор. Опытное определение условий возникновения в данной цепи резонанса напряжений.
Табл. 1. Паспортные данные электроизмерительных приборов.
| № п/п | Наименованное прибора | Заводской номер | Тип | Система измерения | Класс точности | Предел измерений | Цена деления |
| 1 | Вольтметр | Э34 | ЭМ | 1.0 | 300 В | 10 В | |
| 2 | Вольтметр | Э34 | ЭМ | 1.0 | 300 В | 10 В | |
| 3 | Вольтметр | Э34 | ЭМ | 1.0 | 50 В | 2 В | |
| 4 | Амперметр | Э30 | ЭМ | 1.5 | 5 А | 0.2 А | |
| 5 | Ваттметр | Д539 | ЭД | 0.5 | 6000 Вт | 40 Вт |
Теоретические сведения.

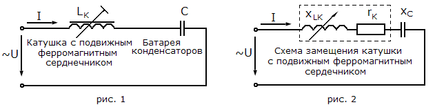

Цепь с последовательным соединением конденсатора и катушки с подвижным ферромагнитным сердечником изображена на рис. 1, а схема замещения этой цепи на рис. 2.
Для данной цепи справедливы следующие соотношения:
где U, I – действующие значения напряжения источника питания и тока;
z – полное сопротивление цепи;
rK – активное сопротивление катушки, обусловленное активным сопротивлением провода катушки и потерями в стали ферромагнитного сердечника;
x – реактивное сопротивление;
xLK – индуктивное сопротивление катушки;
xC – емкостное сопротивление конденсатора;
φK – угол сдвига фаз между напряжением на катушке и током в ней;
φ – угол сдвига фаз между напряжением источника и током цепи;
ƒ – частота тока источника;
LK – индуктивность катушки;
С – емкость конденсатора.
Ток отстает по фазе от напряжения при xLK > xC и опережает по фазе напряжение при xLK < xC.
При равенстве индуктивного и емкостного сопротивлений в цепи возникает резонанс напряжений, который характеризуется следующим:
1. Реактивное сопротивление цепи x = 0. Полное ее сопротивление z = rK, т.е. имеет минимальную величину.
2. Ток совпадает по фазе с напряжением источника, так как при x = 0
3. Ток имеет максимальную величину, так как сопротивление цепи является минимальным
4. Падение напряжения на активном сопротивлении катушки равно приложенному напряжению, так как при z = rK
5. Напряжения на индуктивности и емкости равны, так как
При относительно малом по величине активном сопротивлении катушки (
) напряжения на индуктивности и на емкости будут превышать напряжение на активном сопротивлении, а следовательно, и напряжение источника. Действительно, при
и
,
где
, т.е.
и аналогично
.
Таким образом, напряжения на индуктивной катушке и конденсаторе при резонансе напряжений могут значительно превысить напряжение источника, что опасно для изоляции катушки и конденсатора.
6. Энергетический процесс при резонансе напряжений можно рассматривать как наложение двух процессов: необратимого процесса преобразования потребляемой от источника энергии в тепло, выделяемое в активном сопротивлении цепи, и обратимого процесса, представляющего собой колебания энергии внутри цепи: между магнитным полем катушки и электрическим полем конденсатора. Первый процесс характеризуется величиной активной мощности
, а второй – величиной реактивной мощности
.
Колебаний энергии между источником питания и участком цепи, включающим катушку и конденсатор, не происходит и поэтому реактивная мощность всей цепи
.
Из условий возникновения резонанса
или
следует, что практически резонанс напряжений можно получить изменением:
-
Индуктивности катушки;
-
Емкости конденсатора;
-
Частоты тока;
В данной работе резонанс напряжений получается за счет изменения индуктивности катушки перемещением ее ферромагнитного сердечника.
Рабочее задание
-
Собираем схему, изображенную на рис. 3.
В качестве источника питания используется источник однофазного синусоидального напряжения с действующим значением 36 В.
Катушка индуктивности конструктивно представляет собой совокупность трех отдельных катушек и подвижного ферромагнитного сердечника. Начала и концы каждой из трех катушек выведены на клеммную панель. Для увеличения диапазона изменений величины индуктивности катушки соединяются последовательно. В качестве емкости используется батарея конденсаторов.
-
Процессы в цепи исследуются при постоянной емкости C = 40 мкФ и переменной индукции. В начале работы полностью вводим сердечник в катушку, что соответствует наибольшему значению индуктивности.
-
Включив цепь под напряжение и постепенно выдвигая сердечник определяем максимальное значение тока
, после чего устанавливаем сердечник в исходное положение. -
Медленно выдвигая сердечник, снимаем показания приборов для четырех точек до резонанса, точки резонанса и четырех точек после резонанса. Показания приборов заносим в табл. 2.
Табл. 2. Опытные данные.
| № опыта | I | P | U | Uk | Uc | |
| А | кол-во дел. | Вт | В | |||
| 1 | 1,0 | 5,5 | 13,75 | 36 | 120 | 83 |
| 2 | 1,5 | 12,5 | 31,25 | 36 | 168 | 121 |
| 3 | 2,0 | 19 | 47,5 | 36 | 198 | 168 |
| 4 | 2,5 | 29 | 72,5 | 36 | 231 | 208 |
| 5 | 3,0 | 41 | 102,5 | 36 | 260 | 246 |
| 6 | 3,1 | 44 | 110 | 36 | 260 | 255 |
| 7 | 3,0 | 40 | 100 | 36 | 239 | 246 |
| 8 | 2,5 | 28 | 70 | 36 | 186 | 208 |
| 9 | 2,0 | 17,5 | 43,75 | 36 | 135 | 165 |
| 10 | 1,5 | 11 | 27,5 | 36 | 99 | 125 |
| 11 | 1,0 | 5,5 | 13,75 | 36 | 60 | 91 |
-
Вычислим величины:
.
Например, для первого случая при I = 1,0 А:
Вычисленные для всех случаев значения занесем в табл. 3.
Табл. 3. Вычисленные данные
| № оп. | z | zK | rK | xLK | LK | UrK | ULK | xC | C | cos φ | |||
| Ом | Гн | В | Ом | мкФ | о.е. | ||||||||
| 1 | 36 | 120 | 13,75 | 119,2 | 0,379 | 13,75 | 119,2 | 83 | 38,4 | 0,382 | |||
| 2 | 24 | 112 | 13,89 | 111,14 | 0,354 | 20,83 | 166,7 | 80,67 | 39,5 | 0,579 | |||
| 3 | 18 | 99 | 11,88 | 98,3 | 0,313 | 23,75 | 196,6 | 84 | 37,9 | 0,660 | |||
| 4 | 14,4 | 92,4 | 11,6 | 91,67 | 0,292 | 29 | 229,2 | 83,2 | 38,3 | 0,806 | |||
| 5 | 12 | 86,67 | 11,39 | 85,9 | 0,273 | 34,17 | 257,7 | 82 | 38,8 | 0,949 | |||
| 6 | 11,6 | 83,87 | 11,45 | 83,1 | 0,264 | 35,48 | 257,6 | 82,26 | 38,7 | 0,986 | |||
| 7 | 12 | 79,67 | 11,11 | 78,88 | 0,251 | 33,33 | 236,7 | 82 | 38,8 | 0,926 | |||
| 8 | 14,4 | 74,4 | 11,2 | 73,55 | 0,234 | 28 | 183,9 | 83,2 | 38,3 | 0,778 | |||
| 9 | 18 | 67,5 | 10,94 | 66,6 | 0,212 | 21,88 | 133,2 | 82,5 | 38,6 | 0,608 | |||
| 10 | 24 | 66 | 12,2 | 64,86 | 0,206 | 18,33 | 97,3 | 83,3 | 38,2 | 0,509 | |||
| 11 | 32,7 | 54,5 | 11,36 | 53,35 | 0,170 | 12,5 | 58,7 | 82,7 | 38,5 | 0,347 | |||
По вычисленным значениям строим графики зависимостей силы тока в цепи I, падения напряжения на конденсаторе UC и катушке UK, косинус угла сдвига фаз cos φ и полного сопротивления цепи z от индуктивности катушки LK.
