Федеральное агентство по образованию РФ

Восточно-Сибирский государственный технологический университет

Расчётная работа

по курсу «Электрическое освещение»

на тему: Расчет осветительной установки производственного помещения

Выполнил: ст. гр.616-5

Кузьменков Е. А.

Проверил: Затеев В. В.

Улан – Удэ

2008

Исходные данные

Помещение: Цех изготовления изола

Площадь помещения: S = 2400 м².;

Высота помещения: Н = 7м.;

Высота рабочей поверхности: Г = 0,8 м.;

Минимальная сила света: E = 150 лк;

Коэффициент запаса: к = 1,6;

Система освещения: общая;

Источник света: СДДРЛ;

Длина: 60 м.;

Ширина: 40 м.

Расчёт пространственно-физических параметров

= 1,5;

Высота подвеса:

h=H-(h_c-h_p)=7-(0+0.8)=6,2 м

Наиболее выгодное расстояние между рядами:

м.

с –коэффициент при отсутствии рабочих мест;

Расстояние от стен до первого ряда светильников:

м.

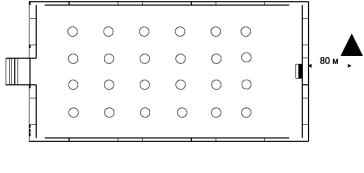

Число рядов, количество светильников в помещении:

ряда.

светильников.

Находим количество узлов подвеса светильников:

узла

Коэффициент использования светового потока:

Сила света одной лампы

N_л = 24

z –коэффициент минимальной освещённости 1,15

= 0,62;

Отсюда, Определение светового потока источников света и установленной мощности освещенной установки:

лм.

Т.к. F=40734,значит по таблице выбираем два светильника по Р=400Вт в каждом узле. (38-40,734/38)*100%=-7,2%, а погрешность допускается в пределах от -10% до +20%.

Метод удельной мощности

Находим мощность удельную фактическую, которое сравним с табличным значением:

Вт/м²

L₂/L₁=10,2/10,33=0,98≤1,5

Ширина между лампами:

м

Длина между лампами:

м

По таблице смотрим Р_{УД.ТАБЛ.}:(5,83*1)*1,5=8 Вт/м²,Что сравнимо с Р_УД.ФАК.

Расчёт освещённости точечным методом в контрольных точках

Расчёт точки А:

1.от светильника 1,2,4,5:

ОО^/=h=6,2

м

Сила света для потока в 19000 лм под углом γ=49,2,равняется I₁ = 158,2 лм

Освещённость равна:

∙4=116,4

2.от светильника 9:

С помощью теоремы Пифагора (рис.2.) найдём:

О^/А= м

Сила света для потока в 19000 лм под углом γ=74,2, равняется I₁ = 30,4 лм

∙1=0,40

3.от светильника 3,6:

О^/А= м

Сила света для потока в 19000 лм под углом γ=69, равняется I₁ = 47 лм

∙2=24,5

4.от светильника 7,8:

О^/А= м

Сила света для потока в 19000 лм под углом γ=69,2, равняется I₁ = 47,2 лм

∙2=10,76

Найдем отраженную освещённость:

Е_ГА=116,4+0,40+24,5+10,76=152,06

Общая освещенность в точке А:

Е_∑ГА = Е_ГА + Е_ОТР.= 152,06+10,1=162,16 лк

Мы видим, что Е_полE_min (162,16150), следовательно, освещенность в точке А удовлетворят норме.

Расчёт точки В:

1. от светильника 1,4:

Сила света для потока в 19000 лм под углом γ=39,7, равняется I₁ = 218,2лм

∙2=131,2

2.от светильника 2,5:

м

Сила света для потока в 19000 лм под углом γ=61,4, равняется I₁ =82,6лм

∙2=12

3.от светильника 3,6:

м

Сила света для потока в 19000 лм под углом γ=73,5, равняется I₁ = 31,3 лм

∙2=0,96

4. от светильника 7:

м

Сила света для потока в 19000 лм под углом γ=68,1, равняется I₁ = 50,2 лм

5. от светильника 8:

м

Сила света для потока в 19000 лм под углом γ=71,4, равняется I₁ = 40,8

∙1=0,87

6.от светильника 9:

м

Сила света для потока в 19000 лм под углом γ=76,3, равняется I₁ = 27,2 лм

∙1=0,24

Общая освещенность в точке В:

Е_ГB=131,2+12+0,96+1,61+0,87+0,24=146,88

Е_∑ГB = Е_ГА + Е_ОТР.= 146,88+10,1=156,98 лк

Мы видим, что Е_пол> E_min (156,98150), следовательно, освещенность в точке В удовлетворят норме.

Расчёт точки С:

1. от светильника 1:

О^/А= м

Сила света для потока в 19000 лм под углом γ=73,1, равняется I₁ = 31,6 лм

∙1=0,51

2. от светильника 2:

О^/А= м

Сила света для потока в 19000 лм под углом γ=58,7, равняется I₁ = 100,8 лм

∙1=9

3. от светильника 3:

О^/А=0м

Сила света для потока в 19000 лм под углом γ=0, равняется I₁ = 290 лм

∙1=191,1

4. от светильника 4:

О^/А= м

Сила света для потока в 19000 лм под углом γ=75, равняется I₁ = 28 лм

∙1=0,32

5. от светильника 5:

О^/А= м

Сила света для потока в 19000 лм под углом γ=66,8, равняется I₁ = 56 лм

∙1=2,26

6. от светильника 6:

О^/А= м

Сила света для потока в 19000 лм под углом γ=59, равняется I₁ = 92,4

∙1=8,33

7. от светильника 7:

О^/А= м

Сила света для потока в 19000 лм под углом γ=78, равняется I₁ = 25 лм

∙1=0,15

8. от светильника 8:

О^/А= м

Сила света для потока в 19000 лм под углом γ=74,9, равняется I₁ = 27,6 лм

∙1=0,32

9. от светильника 9:

О^/А= м

Сила света для потока в 19000 лм под углом γ=73,2, равняется I₁ = 31,4 лм

∙1=0,50

Общая освещенность в точке С:

Е_ГС=0,51+9+191,1+0,32+2,26+8,33 +0,15+0,32+0,50=212,49

Е_∑ГС = Е_ГС + Е_ОТР.= 212,49+10,1=222,59 лк

Мы видим, что Е_пол E_min (222,59150), следовательно, освещенность в точке С удовлетворят норме.

Расчёт точки D:

1. от светильника 1:

О^/А= м

Сила света для потока в 19000 лм под углом γ=79, равняется I₁ = 14,6 лм

∙1=0,19

2. от светильника 2:

О^/А= м

Сила света для потока в 19000 лм под углом γ=76,5, равняется I₁ = 27,2

∙1=0,23

3. от светильника 3:

О^/А= м

Сила света для потока в 19000 лм под углом γ=75, равняется I₁ = 28 лм

∙1=0,31

4. от светильника 4:

О^/А= м

Сила света для потока в 19000 лм под углом γ=76,5, равняется I₁ = 27,2

∙1=0,23

5. от светильника 5:

О^/А= м

Сила света для потока в 19000 лм под углом γ=71, равняется I₁ = 34,4

∙1=0,79

6. от светильника 6:

О^/А= м

Сила света для потока в 19000 лм под углом γ=64,5, равняется I₁ = 62,8 лм

∙1=7,30

7. от светильника 7:

О^/А= м

Сила света для потока в 19000 лм под углом γ=74,7, равняется I₁ = 24,5

∙1=1,29

8. от светильника 8:

О^/А= м

Сила света для потока в 19000 лм под углом γ=63,7, равняется I₁ = 71,2 лм

∙1=12,6

9. от светильника 9:

О^/А= м

Сила света для потока в 19000 лм под углом γ=26,5, равняется I₁ = 253,2 лм

∙1=120

Общая освещенность в точке D:

Е_ГD=0,19+0,23+0,31+0,23+1,29+7,30+0,29+12,6+120=142,44

Е_∑ГD = Е_ГD + Е_ОТР.= 142,4+10,1=152,54 лк

Мы видим, что Е_пол E_min (152,54150), следовательно, освещенность в точке D удовлетворят норме.

Расчёт точки E

1. от светильника 1,2:

О^/А= м

Сила света для потока в 19000 лм под углом γ=75,5 равняется I₁ = 28,5

∙2=2,5

2. от светильника 3:

О^/А= м

Сила света для потока в 19000 лм под углом γ=77,5, равняется I₁ = 25,4 лм

∙1=0,87

3. от светильника 4,5:

О^/А= м

Сила света для потока в 19000 лм под углом γ=66,1, равняется I₁ = 56,8 лм

∙2=68

4. от светильника 6:

О^/А= м

Сила света для потока в 19000 лм под углом γ=73,1, равняется I₁ = 32,4 лм

∙1=0,52

5. от светильника 7,8:

О^/А= м

Сила света для потока в 19000 лм под углом γ=42, равняется I₁ = 205 лм

∙2=110,8

6. от светильника 9:

О^/А= м

Сила света для потока в 19000 лм под углом γ=68, равняется I₁ = 50,4

∙1=2,83

Общая освещенность в точке E:

Е_ГE=2,5+0,87+68+0,52+110,8+2,83=185,52

Е_∑ГE = Е_ГE + Е_ОТР.= 185,2+10,1=195,62 лк

Мы видим, что Е_пол E_min (195,62150), следовательно, освещенность в точке E удовлетворят норме.

Расчёт электрической части осветительной установки

Для начала выберем провода для питающих и групповых линий, исходя из допустимых потерь напряжения.

Коэффициент спроса для нашего цеха равен коэффициенту спроса для производственных зданий, состоящих из многих отдельных помещений:

для питающих линий к_с = 0,85;

для групповых линий к_с = 1.

Установленная мощность осветительной установки для всего освещаемого помещения:

Установленная мощность осветительной установки для одного ряда освещаемого помещения:

Расчетная мощность для всей линий:

Расчетная мощность для одной линий:

Расчет допустимых потерь.

Допустимые потери исходя из трансформатора 630В коэффициента запаса 0,8 выбираем Uдоп% =4,6%, а потери в групповой линии принимаем 2%.

Получаем Uдоп% для питающей линии:

Uдоп%=4,6%-2%=2,6%

Расстояние от цеха до подстанции: L₁ = 80 м.

Расстояние от распределительного щитка до последней лампы: L₂ = 45,4 м.

Система питающей линии: трехфазная четерехрёхпроводная из медного провода: С_4хпров = 77

Система групповой линии: однофазная двухпроводная из медного провода: С_2хпров = 12,8

Расчет сечения для питающей линии:

Расчет сечения для групповой линии:

Для наружной прокладки от подстанции до цеха, согласно полученному сечению, выбираем кабель СГ 4*8мм² с бумажной пропитанной изоляцией с Iдоп=40А

Для внутренней прокладки от щитка до светильников, согласно полученному сечению, выбираем провод кабель НРГ 4*15мм² с Iдоп=55А.

Далее, рассчитаем пригодность выбранных проводов по устойчивости к нагреву.

Для 4-х проводной линии допустимый ток равен: К = 1,68;

.

Для 2-х проводной линии допустимый ток равен: К = 5,05;
