Примечание: Вес приведен для разъемных односекционных подогревателей.

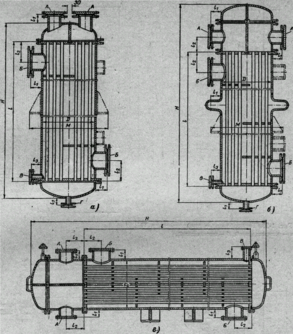

Рисунок 1.4 – Двухходовые теплообменные аппараты типа ТН и ТЛ:
а – типа ТН с двумя эллиптическими крышками;
б – типа ТЛ с одной сварной и одной эллиптической крышками;
в – горизонтальный типа ТН с одной камерной сварной и одной эллиптической крышками.
Таблица 1.4
Расчетные характеристики водоводяных подогревателей МВН 2050-62 (Рисунок 1.2)
| Типоразмер | Количес-тво и длина трубок, мм | Поверхность нагрева, м2 | Площади проходных сечений, м2 | Эквивалентный диаметр сечения между трубками, м | Наибольшие расходы воды, т/ч | ||
| по трубкам | между трубками | через трубки | через корпус | ||||
| МВН 2050-29 МВН 2050-30 | 37 * 2 046 37 * 4 086 | 3,38 6,84 | 0,00507 | 0,0122 | 0,0212 | 46/27 | 110/66 |
| МВН 2050-31 МВН 2050-32 | 69 * 2 046 69 * 4 036 | 6,30 12,75 | 0,00935 | 0,0198 | 0,0193 | 84/50 | 178/107 |
| МВН 2050-33 МВН 2050-34 | 109 * 2046 109*4086 | 9,93 20,13 | 0,0147 | 0,0308 | 0,0201 | 132/80 | 276/166 |
| МВН 2050-35 МВН 2050-36 | 151 * 2046 151 * 4086 | 13,73 27,86 | 0,0204 | 0,0446 | 0,0208 | 184/110 | 400/240 |
Примечания:
-
Все данные приведены для одной секции.
-
Наибольшие расходы воды определены при ее объемном весе 1000 кг/м3. Приведенные в числителе расходы воды соответствуют ее скорости 2,5м/с, наибольшей при установке в местных системах.

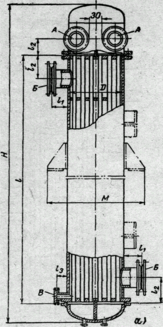

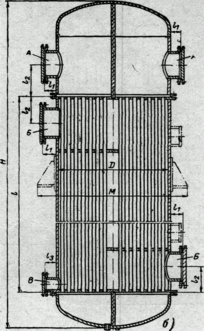

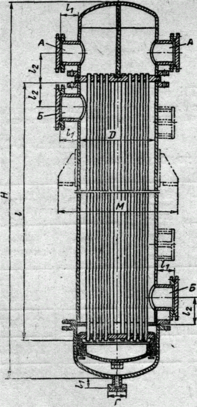

Рисунок 1.5 – Теплообменные аппараты типа ТН:
а – четырехходовой;
б – шестиходовой.
Рисунок 1.6 – Двухходовой теплообменный аппарат типа ТП

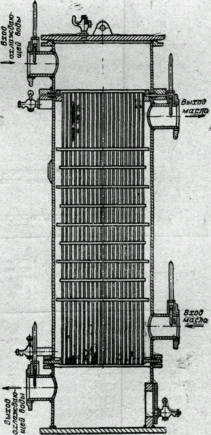

Рисунок 1.7 – Маслоохладитель завода Пергале типа МП-37
Таблица 1.5
Технические характеристики вертикальных пароводяных подогревателей
| Типоразмер | Количество трубок, шт.* | Длина трубок, мм | Поверх-ность нагрева, м2 | Число ходов | Площадь проход- ного сечения по воде, м2 | Н, м** | Необходимый расход воды, т/ч*** | Расчетное избыточное давление, am | |
| в труб- ках (вода) | в кор- пусе (пар) | ||||||||
| БП-43м | 236 | 3170 | 43 | 4 | 0,0142 | 1,25 | 125 | 12 | 7 |
| БП-65м | 360 | 3170 | 65 | 2 | 0,0433 | 1,45 | 380 | 14 | 5 |
| Б0-90м | 488 | 3170 | 90 | 4 | 0,0293 | 1,45 | 250 | 14 | 2,5 |
| БП-90м | 488 | 3170 | 90 | 2 | 0,586 | 1,45 | 500 | 14 | 5 |
| Б0-130м | 708 | 3166 | 130 | 4 | 0,0426 | 1,45 | 380 | 14 | 2,5 |
| Б0-200м | 1018 | 3410 | 200 | 2 | 0,0613 | 1,67 | 550 | 14 | 2,5 |
| БП-200м | 1 018 | 3410 | 200 | 4 | 0,1225 | 1,67 | 1 100 | 14 | 7 |
| БГТ-200у | 1018 | 3410 | 200 | 2 | 0,1225 | 1,67 | 1 100 | 14 | 13 |
| Б0-350м | 1320 | 4545 | 350 | 4 | 0,0792 | 1,61 | 700 | 14 | 2,5 |
| БП-300-2м | 1 144 | 4545 | 300 | 2 | 0,1375 | 1,61 | 1 200 | 14 | 13 |
| БО-550-Зм | 2092 | 4545 | 550 | 4 | 0,1251 | 1,80 | 1 100 | 14 | 2,5 |
| БП-500м | 1880 | 4545 | 500 | 2 | 0,226 | 1,6 | 250 | 14 | 13 |
* Трубки латунные 19/17,5 мм.
** Н – расстояние между соседними перегородками каркаса подогревателя.
*** Наибольшие расходы воды определены при ее скорости w = 2,5 м/с.
Таблица 1.6
Условные давления, весовые данные и технические характеристики одноходовых теплообменных аппаратов типа ТН (Рисунок 1.3)
| Технические характеристики | Диаметр корпуса, мм | |
| 159 | 273 | |
| ру, am | 2,5 6 10 16 25 40 | 2,5 6 10 16 25 40 |
| G1, кг | 83 89 108 119 166 175 | 108 117 151 180 243 321 |
| G2, кг | 32 | 96 |
| G3, кг | 8 | 37 |
| G4, кг | 18,6 | 54,3 |
| Fу м2 | 1 2 4 6 | 4 6 10 12 16 20 |
| Fp, м2 | 0,9 1,9 4 6 | 3,0 6,5 9,6 13 16 19,5 |
| l, мм | 1000 2000 4000 6000 | 1000 2000 3000 4000 5000 6000 |
| H, мм | 1520 2520 4520 6520 | 1620 2620 3620 4620 5620 6620 |
| n, шт. | 13 | 42 |
| d/t, мм | 25/32 | 25/32 |
| f1, м2 | 0,011 | 0,032 |
| f2, м2 | 0,0044 | 0,014 |
Таблица 1.7
Относительные значения диаметра трубной решетки в зависимости от числа трубок при ромбическом и концентрическом размещениях
| D’/s | n’1 | n’2 | D’/s | n’1 | n’2 |
| 2 | 7 | 7 | 22 | 439 | 410 |
| 4 | 19 | 19 | 24 | 517 | 485 |
| 6 | 37 | 37 | 26 | 613 | 566 |
| 8 | 61 | 62 | 28 | 721 | 653 |
| 10 | 91 | 93 | 30 | 823 | 747 |
| 12 | 127 | 130 | 32 | 931 | 847 |
| 14 | 187 | 173 | 34 | 1045 | 953 |
| 16 | 241 | 223 | 36 | 1 165 | 1066 |
| 18 | 301 | 279 | 38 | 1 306 | 1 185 |
| 20 | 367 | 341 | 40 | 1459 | 1310 |
Здесь n’1 – общее количество трубок, размещаемых на трубной доске по вершинам равносторонних треугольников ("ромбическое" размещение); n’2 – общее количество трубок, размещаемых на трубной доске по концентрическим окружностям (Рисунок 1).
