x₁= λ ; x₂= μ ; x₃= L ; y= _ож

Так как порядок модели n=3, то матрица планирования для полного факторного эксперимента примет вид (Таблица 2).

Таблица 2. Матрица планирования для модели СМО

При этом следует помнить, что кодированные значения факторов соответствуют -1 нижнему уровню фактора, а +1 верхнему уровню фактора:

• для интенсивности поступления заявок λ нижний уровень равен λ_k=10 , а верхний λ_b=20 ;

• для интенсивности обслуживания μ нижний уровень равен μ_k=5 , а верхний 15 μ_b ;

• для количества мест в очереди L нижний уровень L_k =8и верхний L_b=12

Поэтому при моделировании этих уровней факторов в блоке управления необходимо организовать их изменения. Это можно сделать путем введения нуля циклов. Тогда блок- схема управления вариантами моделирования примет вид (Рис1)

Рис1. Блок- схема управления вариантами моделирования

Выч. начальных условий

Блок моделирования СМО. Выч _ож

Для определения среднего времени ожидания _ож можно воспользоваться блок- схемой Рис лабораторной работы 3. Результаты моделирования заносятся в Таблицу 2 в колонку для y.

По Таблице 2 и формуле 7 определяются коэффициенты выбранной модели планирования эксперимента а_i (i=0.3). Таким образом, зависимость среднего времени ожидания от интенсивности поступления заявок, интенсивности обслуживания и количества мест в очереди примет вид:

_ож =…..λ+….μ+…L (10)

1. Содержание исследования

В состав исследования, проводимого в данной лабораторной работе, входит:

1. Анализ зависимости влияния экзогенных переменных модели однофазной одноканальной СМО на эндогенные переменные.

2. Построение плана машинного эксперимента на основе множественного регрессионного анализа и метода наименьших квадратов.

3.Моделирование системы массового обслуживания

В качестве объекта моделирования рассматривается однофазная одноканальная система, структура, которой показана на Рис 2:

μ

очередь

λ

Входной поток заявок

Прибор обслуживания

Выходной поток заявок

L

Рис2Структура исследуемой системы

Параметры системы:

• интенсивность поступления заявок λ=15 5 ;

• интенсивность обслуживания μ=10 5 ;

• длина очереди L=10 2;

Варианты лабораторной работы приведены в таблице 3, в которой ПФЭ полный факторный эксперимент; ДФЭ – дробный факторный эксперимент; _{ож -} среднее время ожидания заявок в очереди; _сист- среднее время пребывания заявок в системе; - средняя длина очереди; Р_отк – вероятность отказа; А – абсолютная пропускная способность системы; q- относительная пропускная способность системы; К_пр – коэффициент простоя системы.

2. Порядок выполнения работы

1. Ознакомится с методическими указаниями по выполнению данной лабораторной работы.

2. Получить у преподавателя вариант задания на составление плана машинного эксперимента для СМО

3. Составить матрицу планирования для проведения машинного эксперимента

4. Разработать блок- схему моделирующего алгоритма в соответствии с содержанием проводимого исследования

5. Составить программу на одном из языков программирования

6. Произвести отладку программы и решение поставленной задачи на ПЭВМ

7. Оформить отчет

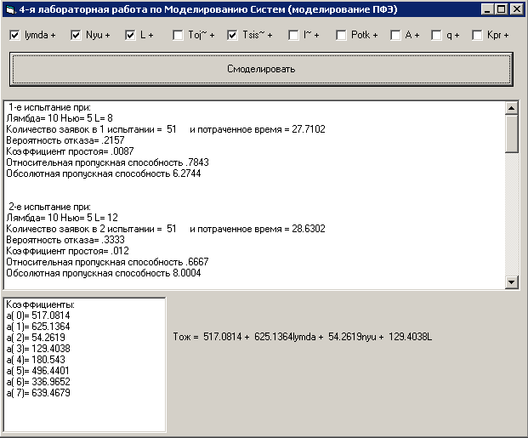

Интерфейс программы

Листинг программы

Private Sub Command1_Click()

Dim L As Integer

Dim Tobs As Currency

Dim Tosv As Currency

Dim Toch() As Currency

Dim Potk As Currency

Dim q As Currency

Dim a(8) As Currency

Dim Kpr As Currency

List1.Clear

List2.Clear

List2.AddItem ("Коэффициенты:")

For lyamda = 10 To 20 Step 10

For nyu = 5 To 15 Step 10

For L = 8 To 12 Step 4

ReDim Toch(L) As Currency

x = 0.5

k = 0

Kotk = 0

Noch = 0

Toj = 0

Tsis = 0

Kobs = 0

Tnezan = 0

Tpost = 0

Tosv = 0

10: x = Rnd(x)

T = -1 / lyamda * Log(x)

Tpost = Tpost + T

k = k + 1

If k > 50 Then

GoTo 100

End If

30: If Tpost < Tosv Then

GoTo 20

Else

GoTo 40

End If

20: If Noch = L Then

Kotk = Kotk + 1

GoTo 10

Else

Noch = Noch + 1

Toch(Noch) = Tpost

GoTo 10

End If

40: If Noch = 0 Then

Kobs = Kobs + 1

Tnezan = Tpost - Tosv

x = Rnd(x)

Tobs = -1 / nyu * Log(x)

Tosv = Tpost + Tobs

Tsis = Tsis + Tobs

GoTo 10

Else

Voj = Tosv - Toch(1)

For i = 1 To Noch - 1

Toch(i) = Toch(i + 1)

Next i

Noch = Noch - 1

Toj = Toj + Voj

x = Rnd(x)

Tobs = -1 / nyu * Log(x)

Tsis = Tsis + Tobs + Voj

Tosv = Tosv + Tobs

Kobs = Kobs + 1

GoTo 30

End If

100: Kpr = Tnezan / Tsis

Potk = Kotk / k

q = 1 - Potk

Ab = q * L

j = j + 1

List1.AddItem (Str(j) + "-е испытание при:")

List1.AddItem ("Лямбда=" + Str(lyamda) + " Нью=" + Str(nyu) + " L=" + Str(L))

List1.AddItem ("Количество заявок в" + Str(j) + " испытании = " + Str(k) + " и потраченное время =" + Str(Tsis))

List1.AddItem ("Вероятность отказа=" + Str(Potk))

List1.AddItem ("Коэффициент простоя=" + Str(Kpr))

List1.AddItem ("Относительная пропускная способность" + Str(q))

List1.AddItem ("Обсолютная пропускная способность" + Str(Ab))

List1.AddItem ("")

List1.AddItem ("")

a(j) = (lyamda + nyu + L) * Toj

List2.AddItem ("a(" + Str(j - 1) + ")=" + Str(a(j)))

Next L

Next nyu

Next lyamda

Label1.Caption = "Tож = " + Str(a(1)) + " + " + Str(a(2)) + "lymda" + " + " + Str(a(3)) + "nyu" + " + " + Str(a(4)) + "L"

End Sub
