Для передачи информации использована система с временным разделением элементов сигнала и шахтовой синхронизацией. Метод передачи циклический, т.е. сообщение передающееся в заданной последовательности. Один цикл передачи составляет 1 сек., состоит из 64 тактов от 0 до 63-го. Каждый такт, длительность которого 15мс, состоит их 2-х полупериодов, соответствующих положительному и отрицательному импульсам двухмерного сигнала.

2 ЭКСПЕРИМЕНТАЛЬНЫЕ ИССЛЕДОВАНИЯ

Порядок выполнения:

1. Изучите назначение аппаратуры ВАВ-1М, состав оборудования,

2. входящего в аппаратуру; функции выполняемого отдельными блоками и аппаратурой в целом; принцип действия аппаратуры; устройство, назначение и принцип действия датчика температуры ДТЛ-1М, электродного датчика ЗД-1М, реле производительности РПН-1М, реле давления РДВ-1М. блока управления насосами БУН-1М, сигнального табло водоотлива СТБ-1М, и их взаимодействия.

3. Подайте на БУМ-1М и СТВ-1М напряжения питания.

4. Выполните настройку аппаратуры на включение насосов при
   достижении водой в водосборнике верхнего повышенного либо аварийного
   уровней (по выбору преподавателем).

5. Нажатием кнопки "УСТ 0" установите триггеры памяти уровней и включения последующей тройки насосов в нулевое состоние.

6. Произведите запуск насосной установки с одним или двумя насосами в цикле; в автоматическом, местном или дистанционном ' режиме (по выбору преподавателя).

7. Произвести замеры времени заливки и запуска насосной установки.

8. При помощи пульта имитаторов произведите имитацию одного из аварийных режимов.

9. Произведите на блоке БУН-1М идентификацию вида неисправности и после снятия имитации полярности установить триггеры неисправности в начальное состояние.

10. Произведите имитацию снижения уровня воды в водосборнике ниже "нижнего уровня".

Измеренные выдержки времени:

- на включение насоса при достижении верхнего уровня 38 с

- на отключение насоса при достижении нижнего уровня 34 с

- реакция на перегрев подшипников 1 с

- реакция на отсуцтвие производительности насоса 5 с

- реакция на неисправность высоковольтной ячейки 12 с

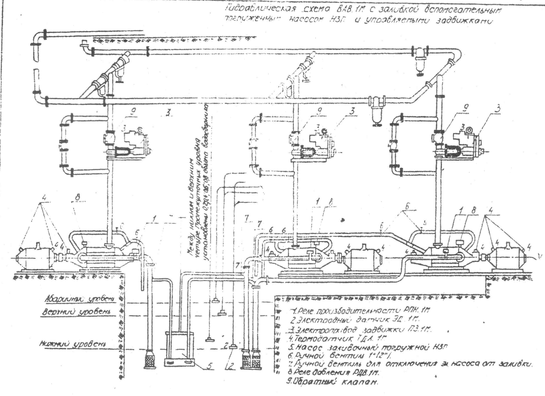

Рисунок 1 –Гидравлическая схема системы автоматического управления водоотливной установкой ВАВ-1М

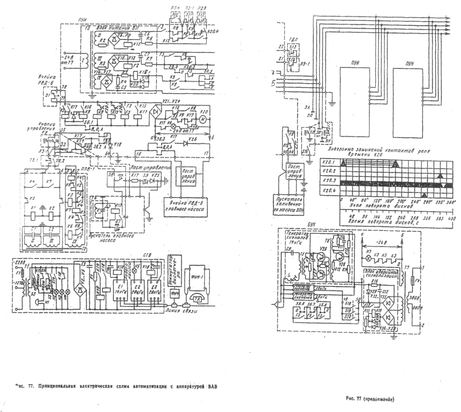

Рисунок 2 –Принципиальная электрическая схема ВАВ-1М
