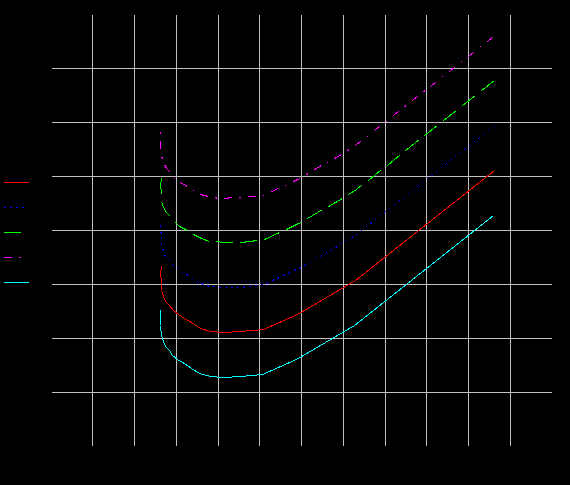

По полученным данным строим зависимость Р_п(V) для различных значений  (рис.4).

Рис. 4

Скорость, соответствующая P_{п min}, называется наивыгоднейшей. Значение этой скорости, исходя из графика, равно V_нв = 106 м/с.

Скорость, на которой для данной высоты достигается минимальное значение километрового расхода топлива, называют крейсерской. Для нахождения крейсерской скорости проводят касательную из начала координат. Исходя из графика, значение этой скорости равно V_кр = 126,81 м/с.

Построение возможного диапазона высот и скоростей горизонтального установившегося полета

Возможный диапазон высот и скоростей горизонтального установившегося полета строится с помощью метода тяг Н.Е. Жуковского. Данный метод основан на сравнении величин потребной и располагаемой тяг.

Под располагаемой тягой Р_р понимается максимальная суммарная тяга всех двигателей на самолете, определенная для данного режима полета (высоты и скорости или числа М).

График располагаемой тяги задан и имеет следующий вид:

Р_р0

100

80

V

300

0

Найдем значения располагаемой тяги на заданной высоте при V = 0 и V = 300 м/с по формуле . Значения для _Н задано в таблице стандартных атмосфер (таблица 2).

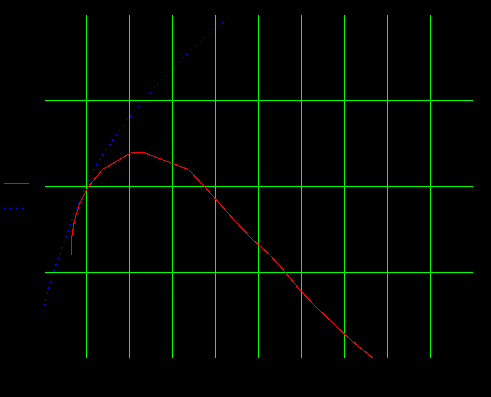

Значения Р_р приведены в таблице 5. По найденным значениям построим график располагаемой тяги и найдем точки пересечения данного графика с графиком потребной тяги при  = 0. График представлен на рисунке 5.

Таблица 5

Н [м]	Р [кН] при V = 0	P [кН] при V = 300 м/с
0	100	80
1000	90,612	72,49
2000	82,449	65,959
3000	74,286	59,429
4000	66,939	53,551
5000	60,408	48,327
6000	53,878	43,102
7000	48,163	38,531
8000	42,939	34,351
9000	38,122	30,498
10000	33,796	27,037
11000	29,796	23,337
12000	25,469	20,376
13000	21,796	17,437
14000	18,612	14,89
15000	15,918	12,735
16000	16,082	12,865
17000	11,592	9,273
18000	9,959	7,967
19000	8,49	6,792
20000	7,265	5,812

.

Рис. 5

По графику, представленному на рис. 5, определим индикаторную скорость на заданной высоте. Затем с помощью формулы найдем соответствующие скорости заданной высоте и построим возможный диапазон высот и скоростей горизонтального установившегося полета.

Зависимость высоты Н от скорости полета V представлена в таблице 6 и графически на рис. 6.

Таблица 6

Рис. 6

Значения = 241,65 м/с и = 70 м/с (при высоте H = 6000 м) для данной массы самолета и условий полета ограничивают возможный диапазон высот и скоростей горизонтального установившегося полета.

Для данной массы самолета всюду внутри области установившегося режима тяга двигателя обеспечивает возможность установившегося горизонтального полета. Однако условия пилотирования самолета в различных точках этой области различны.

Построение балансировочных кривых

Отклонение органов управления, рычагов и изменение усилий на рычагах управления зависят от режима полета: скорости, высоты, перегрузки и прочих параметров.

Графические зависимости управляющих параметров (отклонение органа и рычага управления и усилие на рычаге) от управляемых параметров движения (углов атаки, скольжения, перегрузки, скорости и числа М полета и др.) на характерных режимах установившегося полета называются балансировочными кривыми.

_{Из уравнения:}

_{Определим значения коэффициентов, входящих в него.}

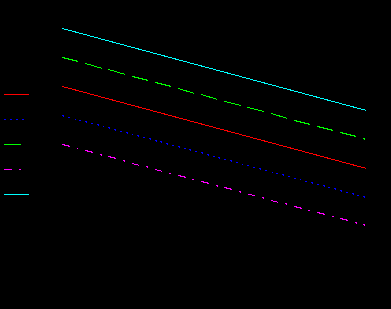

_{На рисунке 7 приведена зависимость коэффициента момента тангажа от угла атаки при различных значениях угла отклонения рулей высоты.}

Рис. 7

Коэффициенты m_z0, и приведены в таблице 7.

Таблица 7

	0,191	-0,033	-0,0113

Из условия балансировки найдем зависимость _{в бал}(_бал).

Значения _{в бал} приведены в таблице 8.
