Приложение 6.

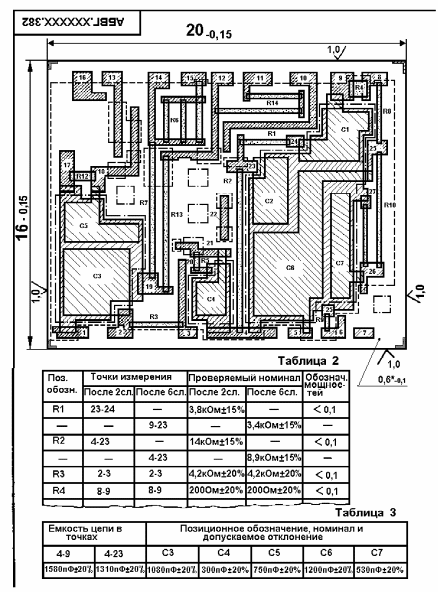

Пример оформления топологического чертежа МСБ
Приложение 2

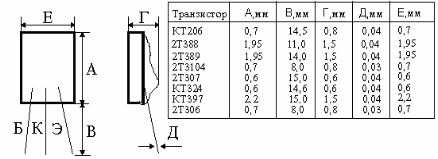

Бескорпусные транзисторы
| Транзистор, структура | Fгр, МГц | Стат.коэфф. передачи | Uк-э, В | Iк, мА | Рк, мВт | Масса, мг | ||||||
| КТ206А, n-p-n | 10,0 | 30-90 | 20,0 | 20,0 | 15,0 | 2,0 | ||||||
| 2Т388A-2, p-n-p | 250,0 | 25-100 | 50,0 | 250,0 | 300,0 | 20,0 | ||||||
| 2Т389A-2, p-n-p | 40,0 | 25-100 | 50,0 | 250,0 | 300,0 | 20,0 | ||||||
| 2Т3104B, p-n-p | 200,0 | 70-280 | 30,0 | 10,0 | 15,0 | 5,0 | ||||||
| 2Т306В-1, p-n-p | 550,0 | 80-240 | 15,0 | 20,0 | 10,0 | 50,0 | ||||||
| 2Т307Б(В)-1, n-p-n | 300,0 | 40 | 10,0 | 20,0 | 15,0 | 2,0 | ||||||
| КТ324В-1, n-p-n | 800,0 | 80-250 | 10,0 | 20,0 | 15,0 | 2,0 | ||||||
| КТ397A-2, n-p-n | 500,0 | 40-300 | 40,0 | 10,0 | 120,0 | 20,0 | ||||||

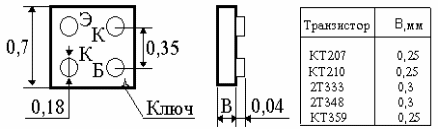

| Транзистор, структура | Fгр, МГц | Стат.коэфф. передачи | Uк-э, В | Iк, мА | Рк, мВт | Масса, мг |
| КТ207B, n-p-n | 5,0 | 30-220 | 15,0 | 10,0 | 15,0 | 1,0 |
| KТ210B, p-n-p | 10,0 | 40-120 | 60,0 | 20,0 | 25,0 | 5,0 |
| 2Т333Б-3, n-p-n | 450,0 | 50-150 | 10,0 | 20,0 | 15,0 | 10,0 |
| 2Т348B-3, n-p-n | 100,0 | 80-250 | 5,0 | 15,0 | 15,0 | 10,0 |
| KТ359В, n-p-n | 300,0 | 70-280 | 15,0 | 20,0 | 15,0 | 5,0 |

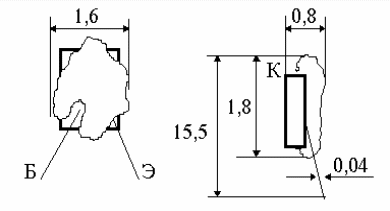

| Транзистор, структура | Fгр, МГц | Стат.коэфф. передачи | Uк-э, В | Iк, мА | Рк, мВт | Масса, мг |
| 1Т387Б-2, n-p-n | 3000,0 | -- | 10,0 | 100,0 | 175,0 | 100,0 |
| КТ391A(Б)-2, n-p-n | 5000,0 | 20 | 15,0 | 10,0 | 70,0 | 200,0 |
| КТ3110А-2, n-p-n | 2500,0 | -- | 10,0 | 17,5 | 175,0 | 200,0 |
| КТ640В-2, n-p-n | 3800,0 | -- | 25,0 | 60,0 | 600,0 | 200,0 |
| Транзистор, структура | Fгр, МГц | Стат.коэфф. передачи | Uк-э, В | Iк, мА | Рк, мВт | Масса, мг |
| КТ820А-1, p-n-p | 3,0 | 40 | 50,0 | 500,0 | 10000,0 | 20,0 |
| КТ820В-1, p-n-p | 3,0 | 30 | 100,0 | 500,0 | 10000,0 | 20,0 |
| КТ821А-1, n-p-n | 3,0 | 40 | 50,0 | 500,0 | 10000,0 | 20,0 |
| КТ821В-1, n-p-n | 3,0 | 30 | 100,0 | 500,0 | 10000,0 | 20,0 |
| КТ822A-1, p-n-p | 3,0 | 25 | 45,0 | 2000,0 | 20000,0 | 20,0 |
| КТ822B-1, p-n-p | 3,0 | 25 | 100,0 | 2000,0 | 20000,0 | 20,0 |
| КТ823A-1, n-p-n | 3,0 | 25 | 45,0 | 2000,0 | 20000,0 | 20,0 |
| КТ823A-1, n-p-n | 3,0 | 25 | 100,0 | 2000,0 | 20000,0 | 20,0 |
