Приложение 5
Конструктивно-технологические ограничения при проектировании топологии тонкопленочной гибридной МСБ

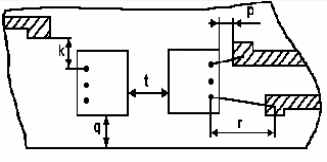

Рис.п5.1
| Минимальное расстояние, мм | q | t | p | k | |
| 0,4 | 0,4 | 0,4 | 0,2 | ||
| Максимальная длина проволочной перемычки к, мм | 0,3 | ||||
| Минимальные размеры контактных площадок, мм | 1 проводник | 2 проводника | |||
| диаметр провода 0,03 мм | 0,15х0,1 | 0,2х0,2 | |||
| диаметр провода 0,04 мм | 0,2х0,15 | 0,25х0,25 | |||
| диаметр провода 0,05 мм | 0,25х0,2 | 0,3х0,3 | |||
| № варианта | Схема рис. | U ип, В | C1, пФ | C2, пФ | R1, 4 кОм | R2, кОм | R3, кОм | R5, кОм |
| 19 | 4 | 15 | 10 | 2000 | 5,1 | 10 | 47 | 6,2 |
| 20 | 4 | 15 | 15 | 3100 | 5,1 | 10 | 45 | 6 |
| 21 | 4 | 15 | 20 | 4000 | 5,1 | 10 | 44 | 5,8 |
| 22 | 4 | 10 | 5 | 1600 | 3 | 6,5 | 33 | 4,2 |
| 23 | 4 | 10 | 10 | 1800 | 3 | 6,5 | 32 | 4 |
| 24 | 4 | 10 | 18 | 2000 | 3 | 6,5 | 30 | 3,8 |
| № варианта | Схема рис. | Uип, В | C1, 2 пФ | R1, 7 кОм | R2, кОм | R3, 6 кОм | R5, кОм |
| 25 | 5 | 15 | 120 | 2 | 14,28 | 12 | 6,8 |
| 26 | 5 | 15 | 240 | 2 | 14,68 | 14 | 7 |
| 27 | 5 | 15 | 520 | 2 | 15,08 | 16 | 7,2 |
| 28 | 5 | 12 | 740 | 1,8 | 6,72 | 10 | 6,2 |
| 29 | 5 | 12 | 1100 | 1,8 | 13,32 | 11 | 6,4 |
| 30 | 5 | 12 | 3300 | 1,8 | 13,72 | 12 | 6,6 |
