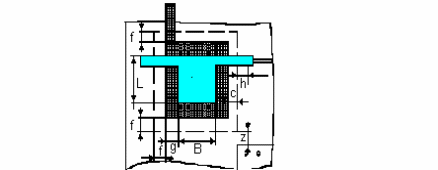

Рис.П5.3
| Содержание ограничения | Метод формирования конфигурации | ||
| М | Ф | К(МФ) | |
| Мин. допустимая f, мм | 0,1 | 0,1 | 0,1 |
| Мин. допустимая g, мм | 0,2 | ||
| Мин. допустимая h, мм | 0,3 | ||
| Мин. допустимая c, мм | 0,2 | ||
| Мин. допустимая z, мм | 0,5 | ||
| Мин. площадь LxB, мм | 0,5x0,5 | ||
Рис. П5.4

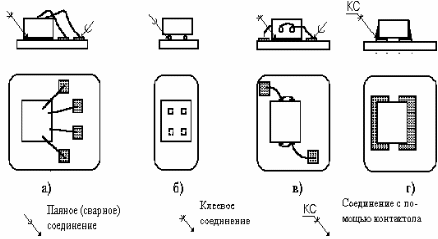

Способы крепления компонентов МСБ и присоединения их выводов
| № варианта | Схема рис. | Uип, В | C1, пФ | C2, пФ | R1, кОм | R2, кОм | R3, кОм | R4, кОм | R5, кОм |
| 7 | 2 | 10 | 100 | 390 | 4 | 22 | 2,2 | 47 | 1,8 |
| 8 | 2 | 10 | 140 | 1410 | 4 | 22 | 2 | 46 | 1,8 |
| 9 | 2 | 10 | 180 | 1600 | 4 | 22 | 1,8 | 44 | 1,8 |
| 10 | 2 | 7 | 100 | 3300 | 2,5 | 20 | 1,8 | 40 | 1,4 |
| 11 | 2 | 7 | 140 | 4100 | 2,5 | 20 | 1,7 | 38 | 1,4 |
| 12 | 2 | 7 | 140 | 5000 | 2,5 | 20 | 1,6 | 36 | 1,4 |
| № варианта | Схема рис. | C, пФ | R1, 2 кОм | R3, кОм | R4, кОм |
| 13 | 3 | 9 | 50 | 33 | 10 |
| 14 | 3 | 9 | 60 | 28 | 10 |
| 15 | 3 | 9 | 70 | 24 | 10 |
| 16 | 3 | 6 | 80 | 22 | 8 |
| 17 | 3 | 6 | 90 | 20 | 8 |
| 18 | 3 | 6 | 100 | 18 | 8 |

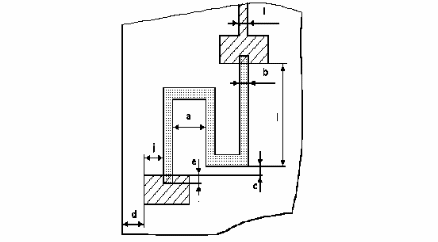

Рис.П5.2
| Содержание ограничения | Метод формирования конфигурации | ||
| М | Ф | К(МФ) | |
| Da, Db, Dh, мм | 0,01 | 0,01 | 0,01 |
| Минимальная ширина b, мм | 0,1 | 0,1 | 0,1 |
| Минимальная длина l, мм | 0,3 | 0,1 | 0,3 |
| Максимальное отношение l/a | 10 | 100 | 30 |
| Мин. допустимая a, мм | 0,3 | 0,1 | 0,3 |
| Макс. допустимая c, мм | 0,2 | 0,1 | 0,2 |
| Мин. расстояние d, мм | 0,5 | 0,2 | 0,5 |
| Перекрытие для совмещ. e, мм | 0,2 | 0,1 | 0,2 |
| Макс. ширина i, мм | 0,1 | 0,05 | 0,1 |
| Мин. допустимая j, мм | 0,2 | 0,1 | 0,2 |
