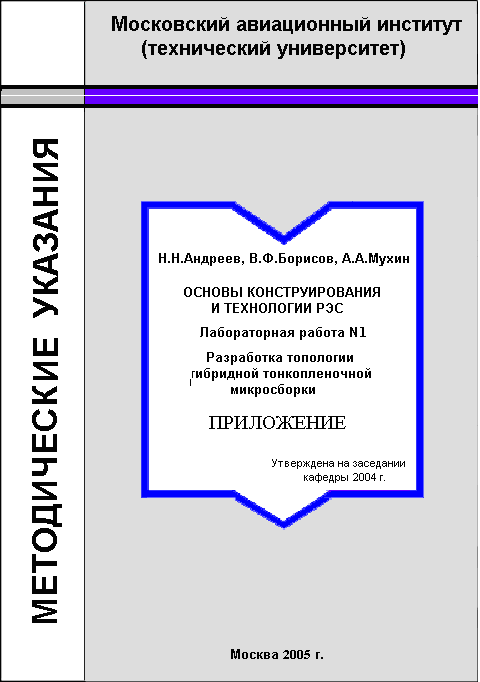

PRIL-1 (563577)
Текст из файла
Таблица П7-3
Параметры многокомпонентных систем проводников и контактных площадок
тонкопленочных МСБ
| Материалы подслоя, слоя и покрытия | Толщина слоев, мкм | Удельное поверхностное сопротивление rкв, Ом./кв | Рекомендуемый способ контактирования внешних выводов |
| Подслой - нихром Х20Н80 (ГОСТ 2238-58) Слой - золото Зл999,9 (ГОСТ 7222-54) | 0,01 - 0,03 0,6 - 0,8 | 0,03 - 0,05 | Пайка микропаяльником или сварка импульсным косвенным нагревом |
| Подслой - нихром Х20Н80 (ГОСТ 2238-58) Слой - медь МВ (вакуумплавленая) (МРТУ 14-14-46-65) Покрытие - никель (МРТУ 14-14-46-65) | 0,01 - 0,03 0,6 - 0,8 0,08 - 0,12 | 0,02 - 0,04 | Сварка импульсным косвенным нагревом |
| Подслой - нихром Х20Н80 (ГОСТ 2238-58) Слой - медь МВ (вакуумплавленая) (МРТУ 14-14-46-65) Покрытие - золото Зл999,9 (ГОСТ 7222-54) | 0,01 - 0,03 0,6 - 0,8 0,058 - 0,06 | 0,02 - 0,04 | Пайка микропаяльником или сварка импульсным косвенным нагревом |
| Подслой - нихром Х20Н80 (ГОСТ 2238-58) Слой -алюминий А97 (ГОСТ 11069 - 64) | 0,01 - 0,03 0,3 - 0,5 | 0,06 - 0,1 | Сварка сдвоенным электродом |
| Подслой - нихром Х20Н80 (ГОСТ 2238-58) Слой -алюминий А97 (ГОСТ 11069 - 64) Покрытие - никель (МРТУ 14-14-46-65) | 0/04 - 0,05 0,25 - 0,35 0,05 | 0,1 - 0,2 | Сварка импульсным косвенным нагревом |
Приложение 1
Задание на разработку МСБ
| № варианта | Схема рис. | Uип, В | C1, пФ | C2, пФ | R1, кОм | R2, кОм | R3, кОм | R4, кОм |
| 1 | 1 | 10 | 7360 | 7360 | 1 | 24 | 24 | 1 |
| 2 | 1 | 10 | 5100 | 5100 | 1 | 28 | 28 | 1 |
| 3 | 1 | 10 | 3300 | 3300 | 1 | 36 | 36 | 1 |
| 4 | 1 | 7 | 1220 | 1220 | 0,8 | 18 | 18 | 0,8 |
| 5 | 1 | 7 | 520 | 520 | 0,8 | 20 | 20 | 0,8 |
| 6 | 1 | 7 | 290 | 290 | 0,8 | 22 | 22 | 0,8 |
Приложение 7
Таблица П7-1
Основные параметры материалов тонкопленочных резисторов
| Резистивный материал |
Ом/кв |
|
| ТУ на резистивный материал | Материал кон. площадок и проводников |
| Сплав РС-5402 | 100 | 2 | 0.5 | ЕТО.021.048.ТУ | Au,Cu,Al* |
| Хром ЭРХ | 500 | 2 | 2.0 | 4МТУ5-30-70 | Au,Cu,Al* |
| Сплав РС-1734 | 500 | 2 | 10.0 | ГОСТ2205-76 | Au,Cu,Al* |
| Сплав РС-3710 | 2000 | 2 | 2.0 | ГОСТ2205-76 | Au,Cu,Al* |
| Сплав РС-3001 | 30000 | 2 | 1.0 | ГОСТ2205-76 | Au,Cu,Al* |
| Кермет К50-С | 10000 | 2 3 | -5...+3 | ЕТО.021.048.ТУ | Au,Al |
-
- материал имеет ограниченное применение.
Таблица П7-2
Основные параметры диэлектрических материалов тонкопленочных конденсаторов
| Наименование материала диэлектрика |
пФ/см |
| Е В / cм |
|
1 / | ТУ на материал |
| Моноокись кремния | 5 10 | 60 30 | 2-3 | 5-6 | 2 | БКО.028.004 ТУ |
| Моноокись германия | 5 10 15 | 10 7 5 | 1.0 | 11-12 | 3 | ЕТО.021.014 ТУ |
| Боросиликатное стекло | 2.5 5 10 | 24 15 10 | 3-4 | 4 | 0.36 | ЕТО.035.015 ТУ |
| Стекло электро- вакуумное С41-1 | 15 20 30 40 | 12.6 10...12,6 6,3...10 6,3 | 3-4 | 5.2 | 1,5...1,8 | НПО.027.600 |
