4 Расчет элементов тракта антенны
4.1 Выбор электрической схемы питания антенны
4.2 Выбор размеров поперечного сечения волновода. Расчет электрической прочности.
Выбор размеров поперечного сечения волновода выбирается из условий:
Произведем расчет электрической прочности:
Максимальное значение полной мощности излучения:
выбирается в пределах
4.3 Проектирование направленных ответвителей.
| Номер направленного ответвителя | Коэффициент связи | Коэффициент связи | Размер щели ответвителя |
| 1 | 0.037 | -14.314 | 10,9 |
| 2 | 0.038 | -14.150 | 10,9 |
| 3 | 0.040 | -13.979 | 10,9 |
| 4 | 0.042 | -13.802 | 10,9 |
| 5 | 0.043 | -13.617 | 10,9 |
| 6 | 0.045 | -13.424 | 10,9 |
| 7 | 0.048 | -13.222 | 10,9 |
| 8 | 0.050 | -13.010 | 11,2 |
| 9 | 0.053 | -12.788 | 11,2 |
| 10 | 0.056 | -12.553 | 11,2 |
| 11 | 0.059 | -12.304 | 11,2 |
| 12 | 0.063 | -12.041 | 11,2 |
| 13 | 0.067 | -11.761 | 11,2 |
| 14 | 0.071 | -11.461 | 11,2 |
| 15 | 0.077 | -11.139 | 11,84 |
| 16 | 0.083 | -10.792 | 11,84 |
| 17 | 0.091 | -10.414 | 11,84 |
| 18 | 0.100 | -10.00 | 11,84 |
| 19 | 0.111 | -9.542 | 12,48 |
| 20 | 0.125 | -9.031 | 12,48 |
| 21 | 0.143 | -8.451 | 12,48 |
| 22 | 0.167 | -7.782 | 13,44 |
| 23 | 0.200 | -6.990 | 13,44 |
| 24 | 0.250 | -6.021 | 13,44 |
| 25 | 0.333 | -4.771 | 13,44 |
| 26 | 0.500 | -3.010 | 13,44 |
4.4 Расчет моста СВЧ.
В области отверстия связи возбуждаются волны
и
. Длину l выбираем из условия обеспечения разности фаз между этими волнами
.
4.5 Расчет отражательных фазовращателей.
Учитывая, что управление фазой равно
, количество диафрагм в отражателе фазовращателе можно посчитать по формуле:
Найдем расстояние между диафрагмами:
Найдем эквивалентную проводимость:
Найдем ширину щели:
Зададимся
, тогда по графику определим длину щели:

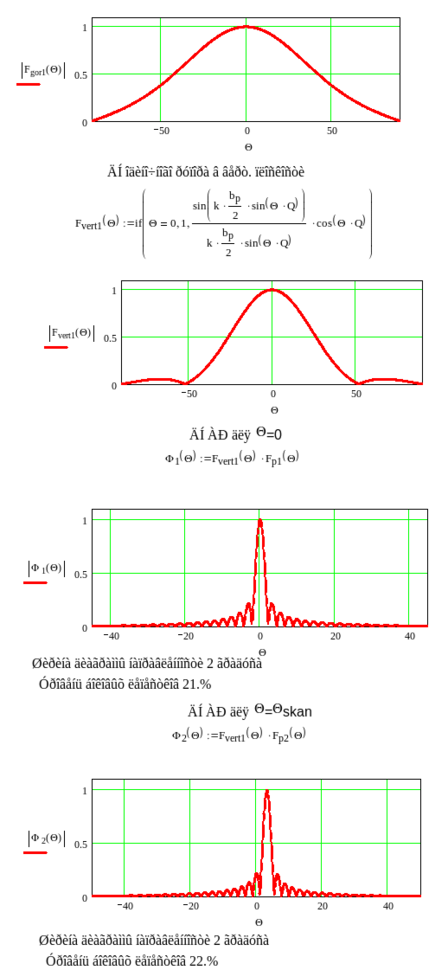

4.6 Расчет рупорного излучателя.
6 Список литературы
-
Антенны и устройства СВЧ. Проектирование ФАР. Учебное пособие для вузов. под редакцией Воскресенского Д. И М: Радио и связь, 1981.
-
Антенны и устройства СВЧ. Расчет и проектирование антенных решеток и их излучающих элементов под редакцией Воскресенского Д.И. "Советское радио" 1972.
-
Устройства СВЧ (Основы теории и элементы тракта) учебное пособие под редакцией Воскресенского Д.И. МАИ 1993.
-
Фельдштейн, Явич. Справочник по элементам волноводной техники. «Советское радио», 1967.
-
Воскресенский, Гостюхин, Пономарев, Максимов. Антенны и устройства СВЧ. МАИ, 1999.
