4.5. Расчёт отражающего фазовращателя.

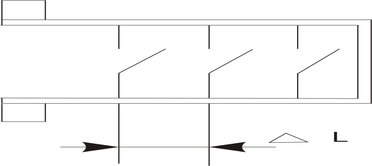

Рис.5 Отражающий фазовращатель.

Фазовращатели СВЧ предназначены для изменения фазы отраженной или проходящей волны на требуемую величину. Различают проходные и отражательные фазовращатели СВЧ.

Расстояние между диафрагмами дэльта l выбирается от требуемого дискрета фазы, в нашем случае он равен 3.14\2 ,то есть 90⁰ :

Kzh10 определяется из формулы в предыдущем пункте K_zh10=0.13 находим дэльта l :

Расчитаем размеры щелей в отражающем фазовращателе. В случае равномерного амплитудного распределения, когда излучаемая антеной мощность делится поровну между щелями, амплитуда напряжения в пучности равна :

,где Р- подводимая к антене мощность

N_щ- число щелей =2N

G_- проводимость излучения щели

R_cопротивление излучателя

G_.00093

R_Ом

U_m=1159 B.

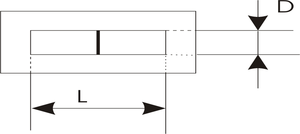

Ширина щели определяется из формулы :

d₁=0.77 мм.

Длину щели можно найти полльзуясь графиком [ 4, стр.120 ]:

x₁=a\2=11мм , x₁\=0.3437 ,

d\=2.41*10^-2

l\=0.244 , следдовательно длина щели l=0.244*32=7.8мм.
